Prüfeinrichtung SAE J2302 für thermische Wirksamkeit der Ärmel-Isolierung

SAE J2302 Prüfgerät für die thermische Wirksamkeit von Hülsenisolierungen

Einführung des Produktes

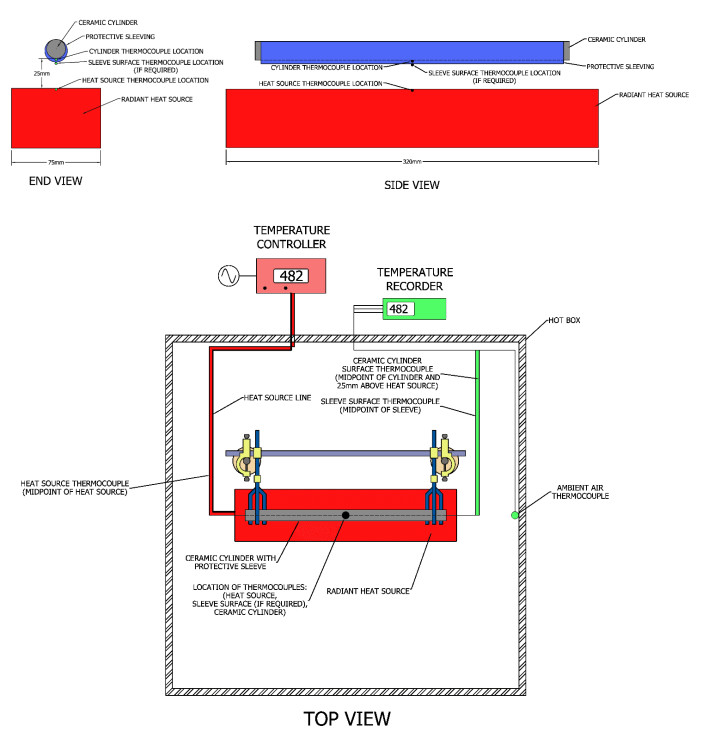

Bei dieser Prüfbank muss die Widerstandsfähigkeit von Isolationsmaterialien in Hülle, Schlauch oder Klebeband gegenüber dem Strahlungswärmefluss gemessen werden können.Die Wirksamkeit der Hülle wird durch Messung des Temperaturunterschieds eines schwarzen Keramikzylinders mit und ohne Schutzhülle ermittelt..

Zusammensetzung

Warmbox (Anhang 2)

Innenräume von 500 x 500 x 500 mm.

Aluminiumprofilkonstruktion mit isolierter Platte (Edelstahl + Isolierung + Edelstahl) auf der Unterseite und an den Seiten.

Auf der Oberfläche muss ein Öffnungs- und Schließsystem vorhanden sein.

Eine Tür mit einem Fensterloch ist an der Vorderseite vorzusehen.

Auch Füße sind vorzusehen, wobei zwei Möglichkeiten bestehen: Füße von 2-10 cm auf einen Tisch oder Füße von 50-80 cm auf den Boden.

Strahlwärmequelle (Anhang 3)

Radiant “Itech” (712400) 1500W Already available at GREMTEK - Provide a casing to hold the radiant and insulate the back face - Regulation via a contactless sensor at the center of the radiant (KEYENCE FT-H50 - annex 4)

Thermoelement K (Anhang 4)

K-Typ-Thermokopfsonde mit scheinbarem Paar - SV2000.

Kompensierte männliche Minatur-Konnektorschließung.

Regler / Aufzeichner oder Automatisierungssystem

Der Regler muss die Temperaturregelung an der Oberfläche der Wärmequelle ermöglichen.

Die Regulierung erfolgt über das berührungslose Thermoelement (z. B. Keyence FT-H50K - Anhang 4).

Der Aufzeichner oder das Automatisierungssystem müssen alle Temperaturmessungen (Quellen und K-Typ-Thermokopplungen) speichern.

Diese Daten müssen von jedem mit dem Netzwerk verbundenen PC leicht abrufbar sein.

Das Aufzeichnungsgerät oder das Automatisierungssystem muss es ermöglichen:

Welches Thermoelement die Wärmequelle steuert Die Aufzeichnungsfrequenz (Beispiel: Aufzeichnung der Temperatur alle 1 oder 5 Sekunden).

Aufzeichnung der Start- und Endzeit (falls möglich)

Kommentare hinzufügen (falls möglich)

Definition eines Namens für die angeschlossenen Thermoelemente (falls möglich)

In der Lage, bis zu 12 K-Typ-Thermocouples mit MMK-Stecker für Miniaturanschlüsse aufzuzeichnen (Anhang 4)

Zylinderstütze

Dieser muß in der Lage sein, den Zylinder an seinen Enden parallel zu diesem Strahlkörper nach verschiedenen Durchmessern festzuhalten.

Der Zylinder sollte leicht auseinandergenommen und ausgetauscht werden können (Prüfung mit oder ohne Schutz).

Der Abstand zwischen der Strahlfläche und der Strahlfläche sollte leicht von 5 bis 100 mm einstellbar sein.

Das Positionierungssystem sollte sich an andere Träger als Zylinder anpassen lassen.

Dieses Positionierungssystem muss für die Verwendung anderer Träger als Zylinder, z. B. Platten, Kundenteile usw., geeignet sein.
