5% Genauigkeit ASTM E1623 Zwischenkalorimeter

ASTM E1623 Kalorimeter auf mittlerer Skala

1.Produkt Einführung

Zwischen-Skala-Kalorimeter zur Messung der Verbrennungsmerkmale von Proben, die vertikal einer bestimmten Strahlungsquelle ausgesetzt sind

2.Technische Parameter

• 2.1 Die Ausrüstung umfasst eine Strahlplatte, eine Probenhalterung, ein Rauchgas- und Gasprobenempfangssystem, ein Gasanalyse- und Datenverarbeitungssystem sowie ein Gasversorgungssystem.
• 2.2 Die Befestigungsstütze der Leuchtkörperplatte wird durch ein 50*50 mm quadratisches Rohr geschweißt und die Oberfläche mit einer schwarzen Beschichtung beschichtet, die die Lebensdauer wirksam verlängern kann.Das quadratische Rohr kann durch Kühlwasser gekühlt werden, um thermische Verformungen zu verhindern;
• 2.3 Die Strahlplatte besteht aus einer hochtemperaturbeständigen Keramikplatte, deren Oberfläche eine feuerfreie Infrarotstrahlungsquelle bilden kann und deren Intensität mindestens 50 kW/m2 beträgt;
• 2.4 Die Größe einer einzelnen Keramikscheibe beträgt 95*158mm, 4 Teile bilden ein Modul, insgesamt 27 Module bilden eine Strahlungsquelle mit einer Größe von 1524*1330mm;
• 2.5 mit einem Pilotbrenner ausgestattet, der durch eine elektrische Funkenzündungsanlage entzündet wird;
• 2.6 Jedes der drei Module ist individuell mit einer Blasvorrichtung, einer Erdgassteuervorrichtung und einem Venturi-Mischgerät ausgestattet;
• 2.7 Die Musterhalterung ist mit Kohlenstoffstahl geschweißt, der hohen Temperaturen standhält und Proben bis zu einer Dicke von 152 mm stabil trägt.
• 2.8 Die Probenbefestigungsstütze ist auf dem Wagen eingebaut und die Prüfprobe kann durch die Schiene auf dem Boden schnell positioniert und entfernt werden;
• 2.9 mit einem Waagegerät ausgestattet, die Genauigkeit beträgt nur 1 g;
• 2.10 mit einer wassergekühlten Schutzhülle ausgestattet, um die Probe vor der Strahlenexposition vor einer Oberflächentemperatur von weniger als 100 °C zu schützen,und kann innerhalb von 2 Sekunden durch eine pneumatische Vorrichtung vom wassergekühlten Schutzdeckel wegbewegt werden;
• 2.11 mit einem Pyrometer ausgestattet, mit dem die Oberflächentemperatur der Strahlplatte mit einer Genauigkeit von 1 °C gemessen wird;
• 2.12 Elektrische Heizdrahtzündungsanlage, die unten und oben an der Probe angebracht ist und zur Entzündung der Prüfprobe verwendet wird;
• 2.13 Schmidt-Boelter wassergekühlter Wärmedurchflussmesser mit Messbereich von 0 bis 50 kW/m2 mit einer Genauigkeit von ± 3%;
• 2.14 Wärmeflusskalibrationsplatte aus 740 kg/m3 Kieselsäure-Abdeckungsplatte, Größe 1000*1000*12,7 mm, 5x5 insgesamt 25 Kalibrierlöcher an der Oberfläche, zur Kalibrierung der Strahlungswärme;

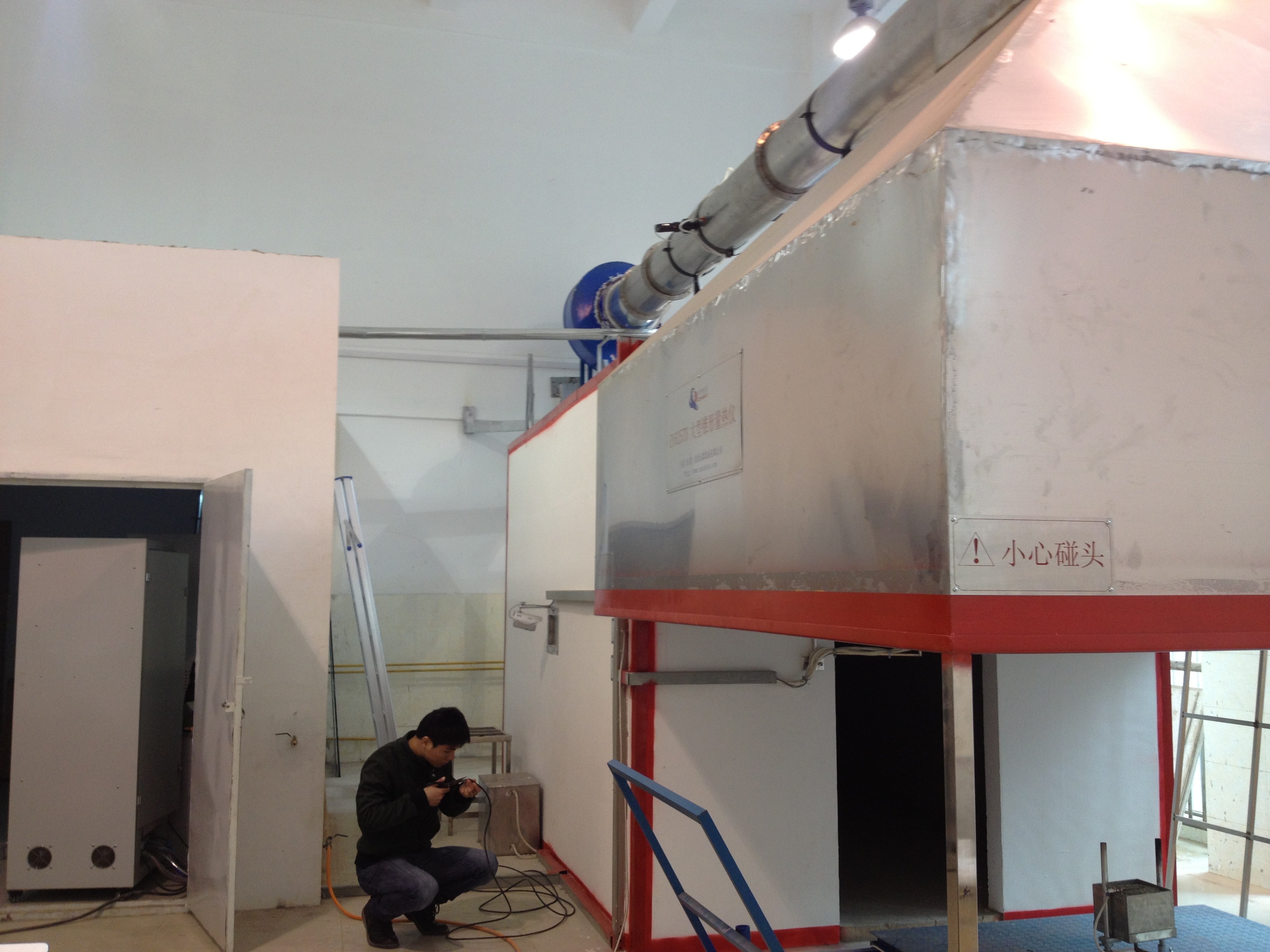

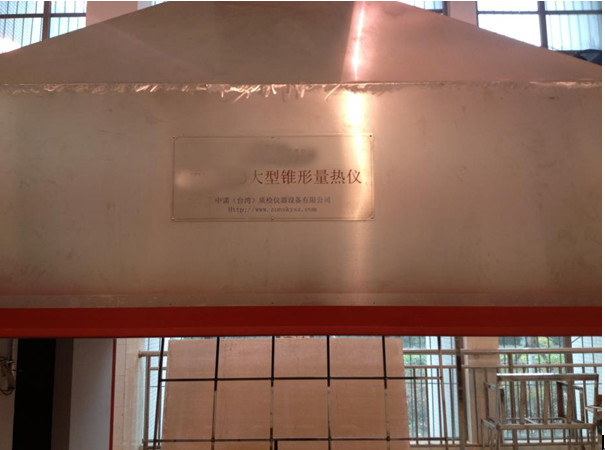

• 2.15 Der kegelförmige Rauchgaskollektor ist direkt über dem Wiegtisch und der Probe installiert.Die Oberseite des kegelförmigen Rauchgaskollektors ist ein Quadrat von 900 mm*900 mm*900 mm. * Im oberen Quadrat ist eine 900 mm große Stahlplatte installiert, um einen Rauchgashommixer zu bilden;
• 2.16 Die kürzeste Länge des Auspuffrohrs aus rostfreiem Stahl beträgt mindestens 5000 mm, der Durchmesser 400 mm und beide Enden sind mit Rauchgasmischvorrichtungen ausgestattet;
• 2.17 Das Rauchabgassystem hat eine ausreichende Kapazität, um alle im Verbrennungsversuch erzeugten Rauchgase zu sammeln, das Abgasvolumen des Lüfters ist kontinuierlich einstellbar,und die Abgaskapazität von mindestens 8000 m3/h beträgt;
• 2.18 Der Auspuffventilator ist ein Zentrifugalventilator, der Innenbehälter ist aus Edelstahl, die Temperatur beträgt mindestens 300°C und der Frequenzumrechnungsventilator dient zur Drehzahlregelung;

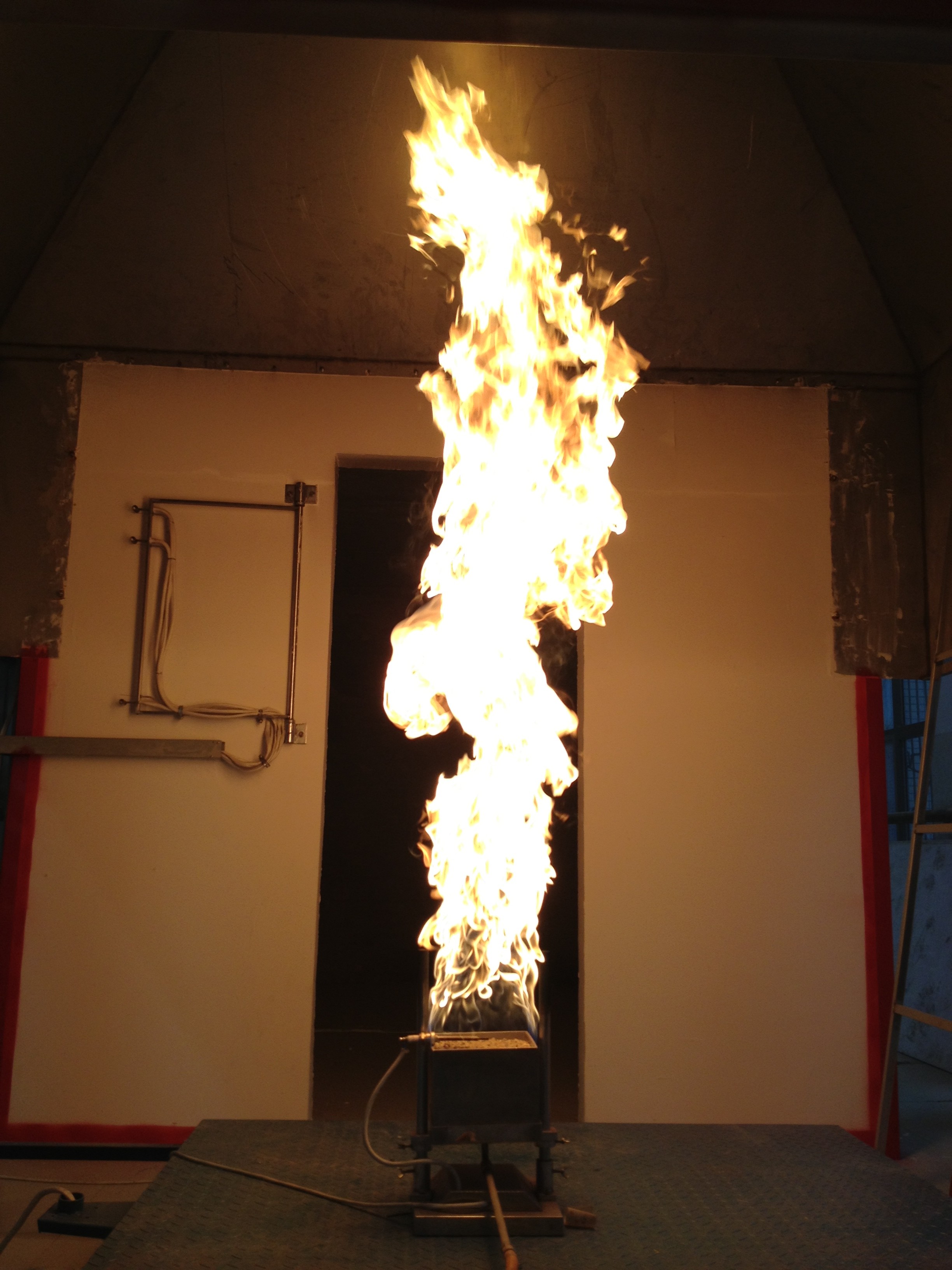

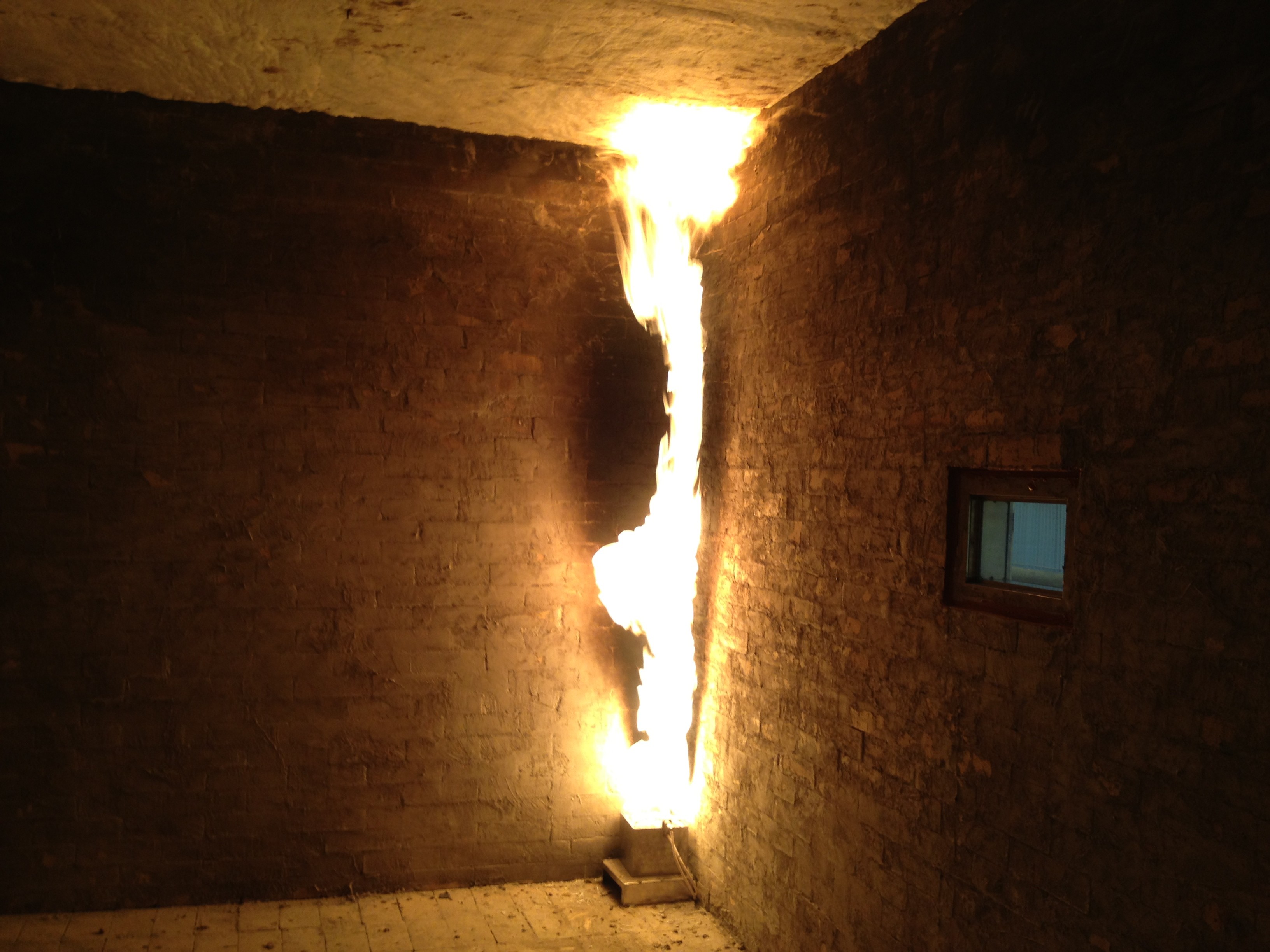

• 2.19 Bei der Zündung des Sandboxbrenners wird die Oberflächenzündungsmethode angewandt und kein Funkenzündung und andere Zündungsmethoden mit geringer Erfolgsrate verwendet.
• 2.20 importierter Massenflussregler mit einem Reichweite von 0 g/s-7 g/s, einer Messgenauigkeit von mindestens 1,5% und einer maximalen Ausgangsleistung von 300 kW;
• 2.21 Ein Rohr mit einer Länge von 500 mm verfügt über drei eingebaute Thermoelemente, und die Thermoelemente befinden sich mindestens 400 mm vom Kollektor entfernt.
• 2.22 Die Rohrleitung mit einer Länge von 2155 mm im umfassenden Messbereich ist mit einer Drucksonde, drei Thermoelementen und einer Gasprobensonde ausgestattet;
• 2.23 Das Abgasprobennahmesystem, bestehend aus Rußfiltern, Kaltfalle, Trocknungskolonnen, Pumpen und Abfallflüssigkeitsregulatoren,die effiziente Sammlung von Rauchgasproben und die Entfernung von Abfallflüssigkeit sicherstellen;
• 2.24 importierte Membranpumpe, Durchflussrate: 33 L/min, Vakuum: 700 mmHg, Druck: 2,5 bar;
• 2.25 Der Filterkopf des amerikanischen PARKER Rußfilters besteht aus massivem PTFE mit einem PTFE-Filtermaterial von 0,5 μm im Inneren.
• 2.26 Der Filterkopf des Feuchtigkeitsfilters besteht aus festem PTFE, und die unterste Flüssigkeit kann durch die Falle abgeleitet werden;
• 2.27 Kompressor-Kondensator, Kühlleistung 320 KJ/h, Stabilität des Taupunkts 0,1 Grad, statische Veränderung des Taupunkts 0,1 K, Schutzgrad IP20;
• 2.28 Import-Rotameter mit einer Reichweite von 0-1 L/min.
• 2.29 Drei OMEGA-Thermocouples, die alle gepanzerte isolierte K-Typ-Thermocouples mit einem Durchmesser von 0,5 mm sind. Die Kontakte sollten in einem kreisförmigen Bogen mit einem Radius von (87±5) mm von der Achse entfernt liegen.mit einem eingeschlossenen Winkel von 120 °;
• 2.30 Zwei Sätze von Zwei-Wege-Sonden sind mit importierten Drucksensoren mit einem Bereich von mindestens (0-100) Pa und einer Genauigkeit von ±2Pa verbunden.Die Reaktionszeit von 90% des Drucksensors beträgt höchstens 1 Sekunde.;
• 2.31 Die Gasprobenprobe ist mit dem Gasregulator und dem O2- und CO2-Eingangsgasanalysator verbunden. Die Genauigkeit des Sauerstoffanalysators beträgt 0,02% und die Reaktionszeit beträgt höchstens 12 Sekunden;
• 2.32 Der importierte Sauerstoffanalysator sollte paramagnetisch sein und mindestens 16% -21% ((V/V) 02 messen können.die Drift und das Geräusch des Analysators Nicht mehr als 100×10-6Der Ausgang des Analysators zum Datenerfassungssystem sollte eine maximale Auflösung von 100 × 10-6 haben.
• 2.33 Der importierte Kohlendioxid-Analysator sollte IR-Typ sein und CO2 mit einer Konzentration von mindestens 0% bis 10% messen können, und die Linearität des Analysators sollte mindestens 1% der gesamten Skala betragen.Die Reaktionszeit des Analysators darf 12 Sekunden nicht überschreiten.Der Ausgang des Analysators zum Datenerfassungssystem sollte eine maximale Auflösung von 100 × 10-6 haben.
• 2.34 Das optische Dämpfungssystem ist ein Glühlampentyp, der an der Seitenleitung des Rauchabgasrohrs mit einem flexiblen Gelenk montiert ist und folgende Vorrichtungen enthält:
• 2.35 Die Lampe ist eine Glühlampe und wird bei einer Farbtemperatur von (2900±100) K verwendet. Die Stromversorgung ist ein stabiler Gleichstrom und der Stromschwankungsbereich liegt innerhalb von ±0.5% (einschließlich Temperatur), kurzfristige und langfristige Stabilität);
• 2.36 Objektivsystem zur Konzentration von Licht in einen parallelen Strahl mit einem Durchmesser von mindestens 20 mm.Das Licht ausstrahlende Loch der Fotozelle sollte sich am Brennpunkt der vor ihr liegenden Linse befinden, und sein Durchmesser (d) sollte von der Brennweite (f) der Linse abhängen, so dass d/f kleiner als 0 ist.04;
• 2.37 Detektor und importierte Silizium-Fotodiodenprobe, der photoelektrische Detektionsraum hat 0,1% lineare Stabilität, 10-Bit-Messbereich,die Spektralverteilungsreaktivität der Siliziumphotodiode entspricht der CIE (Beleuchtungskurve), kann die Standardfunktion V ((γ) eine Genauigkeit von mindestens ± 5% erreichen;
• 2.38 Die 90%ige Reaktionszeit des optischen Dämpfungssystems darf 3 Sekunden nicht überschreiten.
• 2.39 Datenerfassungssystem (für die automatische Datenerfassung verwendet), bei O2 und CO2 mindestens 100 × 10-6 (0,01%), bei Temperaturmessungen 0,5 °C;für alle anderen Instrumente, der vollständige Ausgangswert des Instruments 0,1% von 0,1S für die Zeit.
• 2.40 Das Datenerfassungssystem erfasst und speichert mindestens alle 3 Sekunden folgende relevante Werte:
• Zeit, s;
• Massendurchfluss von Propangas durch den Brenner, mg/s;
• Druckdifferenz der bidirektionalen Sonde, Pa;
• O2-Konzentration (V Sauerstoff/V Luft) %;
• CO2-Konzentration (in V Kohlendioxid/in V Luft) %;
• Der Dreipunkt-Temperaturwert des Gesamtmessbereichs, K.
• 2.41 Standardprüfsoftware, einschließlich verschiedener Sensorikkalibrationen, Systemkalibrationen und Softwareschnittstellen für technische Anweisungen.
• Welche Kalorimeter werden verwendet?
• Kalorimeter werden verwendet,Messen des Volumens und der Wärme, die in einem bestimmten Zeitintervall erzeugt werdenDer Fluss wird durch einen Teilager geführt, der teilweise mit Wasser gefüllt ist und dessen Wärmekapazität und Gewicht vor Beginn des Versuchs bekannt sind.
