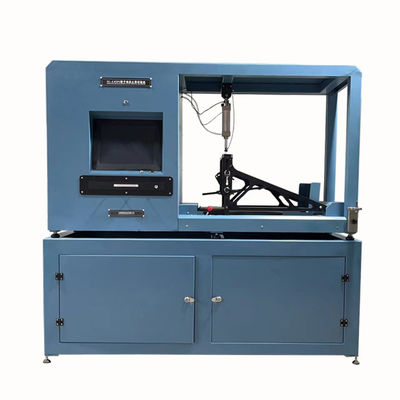

ISO 13287 Dynamische Rutschfestigkeit von SchuhenPrüfgeräte
Verwendungszwecke
Eine vorgegebene Belastung durch verschiedene Medien wie Holz, PVC, Keramikfliesen oder bestimmte und festgelegte Reibungszeiten und -geschwindigkeiten anwenden, um den einzigen Reibungskoeffizienten zu messen,und dann beurteilen Sie die Rutschfestigkeit der Schuhe.
Normen
Einheitliche Prüfungen für die Verwendung in der Herstellung von Spinnstoffen
Grundsätze
Die angegebene Belastung durch verschiedene Medien (Edelstahlplatte, Keramikfliese oder angegebene) aufbringen.Um den Reibungskoeffizienten der Sohle zu messen, um den Rutschwiderstand des Schuhs zu bestimmen;
Testprojekt
Prüfobjekte:Vorwärtsrutschende Ferse
Rückwärts rutschendes Vorderteil
Vorwärtsflächenschieben
Anforderungen an die Anlage
1.Stromversorgung: Wechselstrom 220 V 50 Hz 1500 W;
2.Umgebung: 23 ± 2 °C, 50% ± 5%;
3.Betrieb: Boden
4Gasbedarf: Druckluft
TechnischepArametern
| Vertikaler Druck |
0 ‰ 1000 N |
| Horizontale Spannung |
0 ‰ 1000 N |
| Prüfgeschwindigkeit |
(0 ~ 0,3 ± 0,03) m / s verstellbar |
| Aktiver Schlag der Platte |
0 ̊ 200 mm |
| Zeit des statischen Kontakts |
0 ̊5s |
| Letzte Befestigungsanlage für Schuhe |
0 ¢ 30 |
| Vertikaler Sensor |
1KN/1 Stück |
| Horizontale Sensoren |
1KN/1 Stück |
| Präzision |
± 0,5% |
| Genauigkeit der vertikalen Druckregelung |
± 1% |
| Zeit der vertikalen Druckregelung |
0 ~ eingestellter Wert, weniger als 0,2 Sekunden |
| Planetenreduktor |
Verminderungsquote 1:15, laufend tiefe manische Ton |
| Arbeitstisch |
600 * 320 mm (aus Edelstahl) |
| Steuermotor |
Servomotor der Marke 750 W |
| Drucksystem |
Präzisionsproportionalsteuerung der Ventile, Computereinstellungen, automatischer Druck |
| Ladestelle für Probenahmen |
aus Aluminiumlegierung |
| Steuerung + Software |
Skyline entwickelte ein Hochgeschwindigkeits-Akquisitionssystem und eine spezielle Testsoftware, die in ISO 13287, SATRM 144, ASTM F2913, GB/T3903.6 und andere Testmethoden integriert ist. |
| Zylinder mit Anwendungskraft |
SMC-Zylinder |
| Schutzvorrichtungen |
Leckenschutz, Schutz vor Drucküberlastung, Schutz vor Luftpufferfahrbegrenzungen. |
| Keilwinkelmessgerät |
7 ° und 5 ° zwei Arten |
| Druckluft |
mindestens 6 bar, mit Schleifreinigungsvorrichtung (pneumatische Sprühpistole) |
| Abmessung |
192*81*175 L*W*H cm |
| Gewicht |
600 kg |
Standardzubehör
| Der Schuh dauert 40, 41, 42, 43, 44. |
1 Paar |
| Schnellladestelle für klappbare Laststücke |
1 Stück |
| 5/7°Widge-Winkelmessgerät |
2 Stück |
| ISO 13287-Standard für Gummiblöcke (für Fliesen und Instrumentenausrichtung) |
1 Stück |
| Schleifblock |
1 Stück |
| Schleifblaseinrichtung (pneumatische Sprühpistole) |
1 Stück |
| Schleifblock |
1 Stück |
| Sandpapier aus Siliziumkarbid P400 |
1 Packung (50 Blätter) |
| ISO 13287 ähnliche Fliesen (SRA-Standard-Straßenbelag) |
1 Satz |
| ISO 13287 Prüfplatte aus Edelstahl (SRB-Standard-Straßenbelag) |
1 Stück |
| Standard-Keramikfliesen ((Haushalt, SATRA TM 144, ASTM F2913) |
1 Stück |
| Schnittstelle aus Marmor |
1 Stück |
| Schnittstelle für Holzböden |
1 Stück |
| SATRA TM 144, ASTM F2913 Schuhe mit Installationswinkelblock |
1 Stück |
| Natrium-Dodecyl-Sulfat (SRA-Fliesenprüfung für die Vorbereitung rutschiger Straßenoberflächen) |
2 Flaschen |
| Standard-Glycerin-Wasserlösung, gewöhnliches Glycerin 2 Flaschen (SRB-Edelstahlplattenprüfung zur Vorbereitung rutschiger Straßenoberflächen) |
1 Flasche |
| Einfuhr eines starken Klebstoffs (starker Klebstoff, Riss und Entdeckung des Klebstoffs nicht an den Standardklebstoff, Sohlen, Fellen und anderen Prüfungen) |
1 Rollen |
Zusätzliches Zubehör
1.ISO 13287 mechanischer Falschfuß 1 Satz (4 / Satz, für Schuhe bis 250 Schuhgröße);
2.Rotationsviskometer (Standardmodulation von Glycerin);
3.Rohheitstester 1 (Erkennung von Fliesen, Rohheit von Edelstahlplatten);
4.einen leisen Luftkompressor;
