Stuhldrehmaschine
Anwendung
Diese Prüfung gilt für alle Arten von Stühlen mit drehbarem Sitz.
Zweck der Prüfung: Diese Maschine soll die Fähigkeit eines Stuhls beurteilen, Belastungen und Verschleiß durch wiederholtes Drehen zu widerstehen.
Technischer Parameter
a) Plattformverlagerung
- Kann die Uhrzeigersinn- und Gegenuhrrichtung einstellen
- Drehbereich: 0-360°
- Höchstdurchmesser: 100 mm
- durch doppelwirkende Luftzylinder betätigt
-Verstellbare Drehgeschwindigkeit 5 bis 15 Zyklen/Minute
b) Zählerplatte:
- Stromversorgung: Einphasen-Wechselstrom 220V.1KW
- Ein-/Aus-Schalter
-6 -stellige elektronische Vorbestimmungszähler (EPC)
- Die EPC wird jeden Zylinderstrich bis zu sechs Stellen registrieren
- Wird die Prüfoperation auf den vorgegebenen Schlag beendet
- Das EPC zeigt die Anzahl der während der Prüfung erzielten Schläge an.
- EPC ist auch in der Lage, die Anzahl der Zyklen zu speichern, wenn der Stromausfall stattfindet, und kann die tatsächliche Messung anzeigen und weiterzählen, wenn der Betrieb wieder aufgenommen wird.
- Das Signal muss so lange halten, bis der Zähler zurückgesetzt ist.
c) Stopp- zur Verhinderung des Rutschens der Stuhlbasis.
Anmerkung:Eine 360°-Rotation gilt als ein Zyklus.
i. Drehversuch-Zyklus (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, Ziffer 8)
II. Drehversuch-Zyklus (ANSI/BIFMA X5.9-2020, Ziffer 19)
III.Schwenktest und Haltbarkeit der Rollen und des Stuhlbodens (BS EN 1728:2012Artikel 7.11 und 7.13)
Spezifikationen
Nach Prüfnorm BIFMA X5.1-2002, Prüfung Nr. 9
1Anwendbarkeit: Diese Prüfung gilt für alle Arten von Stühlen mit drehbarem Sitz.
Zweck der Prüfung: Diese Maschine soll die Fähigkeit eines Stuhls beurteilen, Belastungen und Verschleiß durch wiederholtes Drehen zu widerstehen.
Maschinenmechanismus
| Lastgewicht |
102 kg (225 lb) |
| Zyklusrate |
5 ~ 15 Drehungen pro Minute |
| Prüfzyklus |
120,000 mal |
| Zähler |
999,999 |
| Lastgewicht |
Verstellbar |
Normen
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Produkte.1, BSI/BS 5459, EN 581-2
|
BIFMA X5.1-2017
|
8 |
Drehversuch - Zyklisch |
| BIFMA X5.4-2020 |
19 |
Drehversuch - Zyklisch |
| BS EN 1728:2012 |
7.11 und 7.13 |
Drehversuch & Haltbarkeit von Castor und Stuhlbasis |
Referenzen - Was ist los? BIFMA X5.1-2017 Schwenkbar Prüfung
Stuhlprüfungsschritt
- Der Stuhl ist auf einer Plattform festzuhalten, wobei entweder der Sitz oder die Plattform von der Drehung abgehalten werden muss.
- Wenn der Sitz einstellbar ist, wird er in die höchste Sitzposition eingestellt.
- Auf dem Sitz muss eine Last von 122 kg (270 lb) so angebracht werden, dass der Schwerpunkt der Last 51 bis 64 mm (2 bis 2,5 Zoll) vor der Mittellinie der Drehachse liegt, wie in Abbildung 1 dargestellt.
- Die Fahrradvorrichtung ist so einzustellen, dass sie den geringeren der folgenden Drehbereiche oder 360° ± 10° dreht. Ist der verfügbare Drehbereich kleiner als 360°,Die Drehung der Prüfmaschine ist so einzustellen, dass der Drehmechanismus die Haltestellen berührt, aber nicht außer Kraft setzt.Die Rotation kann beidseitig oder einseitig sein.
- Bei Stühlen, die sich um 360 Grad drehen, ist ein Zyklus eine vollständige Drehung. Bei Stühlen, die sich weniger als 360 Grad drehen, dreht sich ein Zyklus von einer Haltestelle zur anderen.
- Der Sitz oder die Plattform dreht sich 60.000 Mal mit einer Drehzahl von 5 bis 15 Drehungen pro Minute.
- Wenn die Sitzhöhe einstellbar ist, wird sie auf die niedrigste Position eingestellt.
- Für alle Stühle wird der Test für weitere 60.000 Zyklen fortgesetzt, bis es insgesamt 120.000 Zyklen gibt.

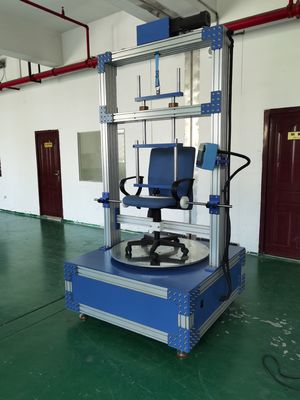

Testbild:
