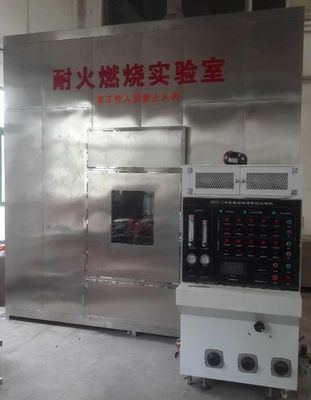

BS6387 Kabel für Feuerprüfgeräte, die zur Aufrechterhaltung der Integrität der Schaltung unter Brandbedingungen erforderlich sind

BS6387 Prüfvorrichtung für Kabel, die zur Aufrechterhaltung der Schaltkreisintegrität unter Brandbedingungen erforderlich sind

Zusammenfassung

Diese Prüfvorrichtung für die Feuerbeständigkeit von Kabeln ist erforderlich.
Es ist für Kabel von
mit einer Spannung von nicht mehr als 600/1 000 V und einem Gesamtdurchmesser von weniger als oder
gleich 20 mm.

Erfüllt die Norm BS6387

Die in dieser britischen Norm angegebene Prüfung gilt für Kabel mit zwei oder mehr
mit einem Durchmesser von mehr als 50 cm3
Die Prüfung erfolgt auch mit Hilfe von Elemente wie Rüstung, Bildschirm oder Schutzleiter.
für Kabel mit einem isolierten Leiter, sofern das Kabel
Die Prüfung ist nicht auf
Kabel mit einem isolierten Leiter, jedoch ohne anderes metallisches Element

Zusammensetzung der Ausrüstung

1.Feuerbeständigkeit allein

Der Prüfstand für die Feuerbeständigkeit umfasst folgende Teile: Kabelstützsystem, kontinuierliche Erkennungsvorrichtung, Wärmequelle.

Kabelstützsystem: Das Kabel klemmt die Kabelwäsche seitlich durch die Klemmen. Der mittlere Teil des Kabels wird durch zwei Metallringe (Abstand 300 mm) befestigt.und der Metallring an die anderen Metallteile des Geräts geerdet ist. Die Kabelstütze ist in Abbildung 1 dargestellt. Bei Kabeln ohne Panzerungsdurchmesser von weniger als 10 mm oder anderen Kabeln, die während der Prüfung eine signifikante Verschiebung aufweisen, gibt es 3 Metallringe,mit einer Breite von mehr als 20 mm,.

2Kontinuierliche Detektionsvorrichtung: Der Strom soll durch alle Kabelkernen gehen.ein dreiphasiger Sterntransformator oder drei einphasige Transformatoren (oder ein einphasiger Transformator, wenn es sich bei der Prüfung um ein Einkernkabel handelt), und die Fähigkeit, bei der Prüfspannung einen maximal zulässigen Leckstrom von 3 A aufrechtzuerhalten, ist ausreichend.Schließen Sie eine Lampe an jedem Kerndraht am anderen Ende des Kabels an und wenden Sie einen Strom von ca. 0 an.25A bei der Nennspannung des Kabels.

3.Wärmequelle:
1Heat ist ein 610 mm langer Rohrgasbrenner, der mit Gewalt Methan und Flammenintensität liefern kann.
2. Temperaturmessung: Ein 2 mm Durchmesser-Thermometer wird in der Nähe des Lufteinlaufs parallel zum Brenner über 75 mm platziert
3. Prüfflammtemperatur und -zeit: (siehe Verbrennungsgrad BS6387)
A 650 °C ± 40 °C - 3 Stunden
B 750 C ± 40 °C - 3 Stunden
C 950. C ± 40 °C - 3 Stunden
S 950. C ± 40 °C -20 Minuten

4Kabelprobe: Die Probe ist ein Teil des fertigen Erzeugnisses von mindestens 1200 mm und entfernt an beiden Enden 100 mm Umhüllung und Abdeckung.Die Drähte an den Enden des Kabels sollten den elektrischen Verbindungen entsprechen.
5. Prüfspannung: 200~1000V einstellbar

Was sind die verschiedenen ArtenFeuerprüfung?
Brandprüfungen, wie z. B. Reaktions- und Brandbeständigkeitsprüfungen von Materialien und Konstruktionen und Leistungsprüfungen von Feuerlöschkomponenten und -systemen (z. B. Feuerlöscher und Sprinkler),mit einer Breite von mehr als 20 mm,, und von Rauch- und Wärmeventilationssystemen.
