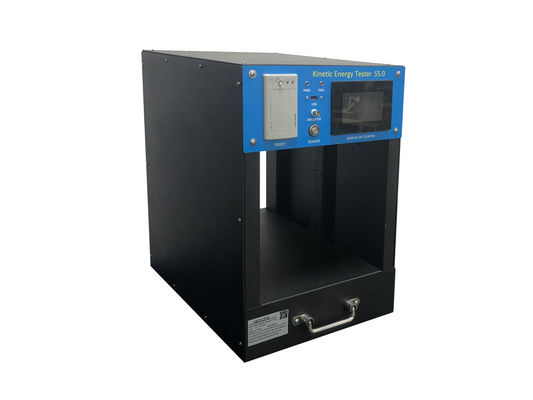

Kinetische Energie Tester mit Sensorabstand 10-30 cm
Produkteinführung
Kinetische Energie Testerist eine Ausrüstung zur Prüfung der Geschwindigkeit eines Objekts (DUT), das durch den Prüfkanal fährt. Gemäß dem Auslesergebnis und dem Massenwert des DUTWir könnten den kinetischen Energiewert berechnen und wissen, wie gefährlich DUT ist..
Im Test-Tunnel dieses KE-Testers befinden sich drei Infrarot-Sensorgruppen, einer für den Start- und zwei für den Stopp-Timer.
Jede Gruppe enthält 30 Infrarot-Sensoren.Sie befinden sich in entgegengesetzter Platte und das Infrarotlicht sind Sender und Empfänger sind in einer entgegengesetzten und Signal befestigt sind zu übertragen und zu empfangen, obwohl eine 1 mm schmale Lücke.
Die erste Sensorgruppe ist der Start-Sensor. Die zweite Gruppe ist der 10cm Stop Sensor und die dritte Gruppe ist der 30cm Stop Sensor.
Die Entfernung zwischen dem Start-Sensor und dem Stop-Sensor beträgt 10 cm. Er dient immer zur Erkennung von Objekten mit geringer Geschwindigkeit oder hoher Luftreibung.
Die Entfernung zwischen dem Start-Sensor und dem Stopp-Sensor beträgt 30 cm. Es wird immer für die Erkennung von Objekten mit hoher Geschwindigkeit oder geringer Luftreibung verwendet.
Der Timer startet bei start-sensor detektierte DUT, der Timer stoppt, bis 10 cm stopSensor oder 30 cm stopSensor detektierte DUT. (nach dem Testbereich durch den Benutzer ausgewählt).
Produktmerkmale
- Innenbereichssensorentfernung 100-300 mm
- Ausrüstung und Mittel zur Bestimmung der Geschwindigkeit und der Masse des Projektils, um eine berechnete kinetische Energie mit einer Genauigkeit von 0,005 J zu ermitteln.
- Die Messdistanz (d) maximal bis (300 ± 5) mm
- Ausrüstung und Mittel zur Bestimmung der Geschwindigkeit und der Masse des Projektils, um eine berechnete kinetische Energie mit einer Genauigkeit von 0 zu ermitteln.005
Technische Parameter
| Anzahl der Proben |
1/Zeit |
| Höchstzeit |
15.000000S |
| Zeitrahmen |
0.000001--15.000000S |
| Geschwindigkeitsanzeigebereich |
0.007M/S100M/S |
| Induktionsabstand |
100 mm, 152,4 mm, 300 mm, Fehler 0,1 mm |
| Mindestdurchmesser der Probe |
5 mm |
| Volumen ((WxDxH) |
55x35x52cm |
| Gewicht (ca.) |
≈ 16,8 kg |
| Stromversorgung |
1 ̊ Wechselstrom 220 V 3A |
Grundfunktion/Spezifikation
| Zeitzählerintervall |
1/10000er |
| Timerfehler |
< 0,1 ms |
| Sensorabstand ausgewählt |
10,15.24cm, 30cm |
| Sensorentfernungsfehler |
< 0,5 mm |
Hilfsteil
1- Kugelsimulator.
2. 28 cm breiter Prüfkanal
3. PC-Schnittstellenkabel
4. 2 ̊ thermischer Drucker
5Schublade.
6Ersatzteilthermisches Papier
Prüfstandards
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Simulator
