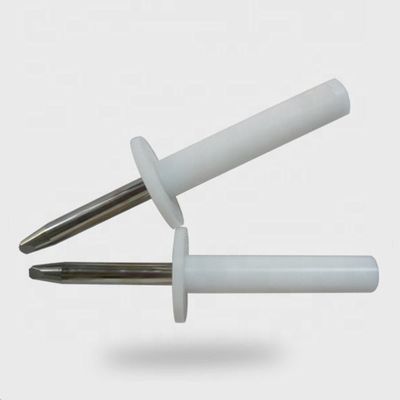

Fingersonde 11 von IEC 61032
| MOQ: | 1 |
| Preis: | negotiable |
| Standard Packaging: | Verpackungen für die Ausfuhr |
| Delivery Period: | 7 Arbeitstage |
| Payment Method: | T/T, L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Prüffingersonde 11
,iec 61032 Prüffingersonde
Beschreibung des Produkts
Der starre Prüffinger ist eine Präzisionsprobe nach Abbildung 7 (Abbildung 7) der Norm IEC 61032 (Prüfsonde 11) und dient zur Simulation eines menschlichen Fingers.Es wird auch von den Normen der IEC 60335 verwendet., IRAM 4220-1 und in den meisten Regeln für die Überprüfung der Zugänglichkeit von aktiven Teilen.
Anträge
1Der Gelenkteil der Standard-Test-Finger-Sonde darf nicht an den aktiven Teilen oder in der Nähe der gefährlichen Teilen ankommen, und eine 50 mm bis 20 mm große Baffle-Platte darf nicht hinein.
2Bei der Elektroschockverhütung sind Kabel, Stromgeräte und Beleuchtungsanlagen erforderlich.
3.Beide Gelenke müssen eine Bewegung in derselben Ebene und in derselben Richtung durch einen Winkel von 90° mit einer Toleranz von 0° bis +10° ermöglichen.
Technische Parameter
|
Knotenfingerlänge |
80 mm |
|
Knotenfinger Durchmesser |
12 mm |
|
Durchmesser der Dammplatte |
50 mm |
|
Dicke der Dammplatte |
5 mm |
|
Material |
Delrin und Edelstahl |
HINWEIS 1:Die Verwendung der Spin-and-Groove-Lösung ist nur einer der möglichen Ansätze, um den Biegewinkel auf 90° zu begrenzen.Die Abmessungen und Toleranzen dieser Details sind in der Zeichnung nicht angegeben.Die eigentliche Konstruktion muß einen 90° Biegewinkel mit einer Toleranz von 0° bis + 10° gewährleisten.
Anmerkung 2: Die in Klammern angegebenen Abmessungen dienen lediglich der Information.
Anmerkung 3: Der Prüffinger stammt aus der IEC 60950-1, Abbildung 2A. Dieser Prüffinger basiert auf der IEC 6103216), Abbildung 2, Prüfsonde B. In einigen Fällen sind die Toleranzen unterschiedlich.
