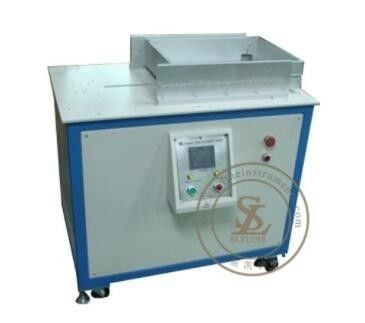

PLC-Steuerung Möbelprüfungsausrüstung Schubladen Rutschen Haltbarkeit Zyklus Tester
Produktinformationen
Der Schubladenrutscher-Haltbarkeitstester ist zur Prüfung der Rutschen von Schubladen, Schreibtischen, Tischen, Schränken und Schränken ausgelegt.
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
Technischer Parameter
a. Druckluft - 6 kg/cm2.
b. Wechselstrommotor zur Steuerung der Höhe von 250-1000 mm.
c. Pneumatischer Zylinder - doppelt wirkender Zylinder mit magnetischem Schalter und maximalem Zug von 600 mm (verstellbar).Der Zylinder muss so ausgestattet sein, dass er jede Art von Schubladengriff zum Öffnen/Schließen der Schublade ohne Kraft auf das Schubladen-System hält..
d.Steuerelement/Konsole besteht aus:
- Stromversorgung: 240 Volt: 13 A mps: 50 Hz
- Schaltfläche zum Ein-/Ausmachen
- 6 - Ziffern Elektronischer Vorbestimmungszähler (EPC)
- Das EPC registriert jeden Zylinderzug bis zu sechs Ziffern.
- Stoppt den Testbetrieb auf den vorgegebenen Schlag.
-EPC zeigt die Anzahl der während der Prüfung erzielten Schläge an.
-EPC ist auch in der Lage, die Anzahl der Zyklen zu erfassen, wenn der Stromausfall stattfindet, und kann den tatsächlichen Messwert verändern und weiterzählen, wenn der Betrieb wieder aufgenommen wird.
- Die Single hält an, bis der Zähler zurückgesetzt ist.
Anmerkung:Ein Schlag wird als ein Zyklus gezählt.
i.Erweiterbare Elementzyklusprüfungen (ANSI/BIFMA X5.9-2012, Ziffer 15)
ii.Erweiterbare Elementzyklusprüfungen (ANSI/BIFMA X5.5-2014, Abschnitt 10)
iii.Haltbarkeit der Verlängerungselemente (BS EN 16122:2012, Ziffer 7.5.3)
Spezifikationen
1.Slide Größe: 140-500mm/
2.Handbetrieb
3- Schleppkraft: 120 Watt mit Getriebe/
4.Steuerungssystem PLC-Steuerung, Touchscreen-Display.
5Testgeschwindigkeit:0.25m/s (verstellbar)
6.Zyklusfahrt des Schubladers: geschlossen-offen 140-500 mm (von dem Kunden angegeben werden kann)
Anwendungen
-
Hersteller von Büromöbeln- Testschubladen an Schreibtischen, Schranken und Lagereinheiten
-
Inländische Möbelhersteller Die Schubladen der Küchenschränke, Schlafzimmerschränke und Badezimmerobjekte bewerten
-
Prüflaboratorien für Möbel Durchführung von Zertifizierungs- und Qualitätssicherungstests nach den Normen BIFMA und EN
-
Lieferanten von Schubladen¢ Validierung der Produkthaltbarkeit und Zyklusdauer für OEM-Kunden
-
Qualitätskontrollstellen
-
FuE-Teams Vergleiche von Schiebereglern, Materialien und Schmiersystemen unter kontrollierten Zyklusbedingungen
-
Drittinspektionsstellen Durchführung unabhängiger Haltbarkeitsbewertungen für die Konformitätsberichterstattung
Häufig gestellte Fragen
F: Wofür wird diese Ausrüstung verwendet?
Dieser Prüfer bewertet die Haltbarkeit und Lebensdauer von Schubladen, die auf Schreibtischen, Schränken, Schränken,und Lagermöbeln durch Simulation des wiederholten Öffnens und Schließens unter kontrollierten Bedingungen.
F: Wie funktioniert der Testprozess?
Ein pneumatischer Zylinder hält den Schubladengriff und öffnet und schließt den Schubladen automatisch mit einer programmierbaren Geschwindigkeit und Schlaglänge.Ein elektronischer Zähler verfolgt jeden Zyklus und stoppt die Prüfung, wenn die vorgegebene Zahl erreicht ist.
F: Welchen Normen entspricht diese Ausrüstung?
Der Prüfer unterstützt Prüfmethoden, die in ANSI/BIFMA X5.9-2012 (Nummer 15), ANSI/BIFMA X5.5-2014 (Nummer 10) und BS EN 16122:2012 (Nummer 7) festgelegt sind.5.3) für die langlebige Haltbarkeit von Elementen.
F: Welche Arten von Schubladen oder Schieberücken können getestet werden?
Die Einheit bietet Platz für Schieberegler mit Schlaglängen von 140 mm bis 500 mm und kann verschiedene Art von Schubladen behandeln.Die Befestigungseinrichtung ist so ausgelegt, dass sie die Standard-Schubladegriffen fasst, ohne dass Kraft auf das Schublade-System ausgeübt wird.
F: Was geschieht, wenn der Strom während eines Tests unterbrochen wird?
Der elektronische Zähler behält die Zykluszahl durch Stromausbrüche und setzt die Zählung von demselben Punkt an fort, wenn der Strom wiederhergestellt wird, so dass Sie den Testfortschritt nie verlieren.
F: Kann ich die Testgeschwindigkeit und -länge anpassen?
Ja, die Testgeschwindigkeit ist bis zu 0,25 m/s einstellbar, und die Schlaglänge kann je nach spezifischen Anforderungen zwischen 140 mm und 500 mm eingestellt werden.
F: In welchen Branchen wird diese Ausrüstung typischerweise verwendet?
Hersteller von Büromöbeln, Hersteller von Haushaltsmöbeln, Prüflaboratorien, Lieferanten von Schubladen, Qualitätskontrollabteilungen und Drittinspektionsstellen.
