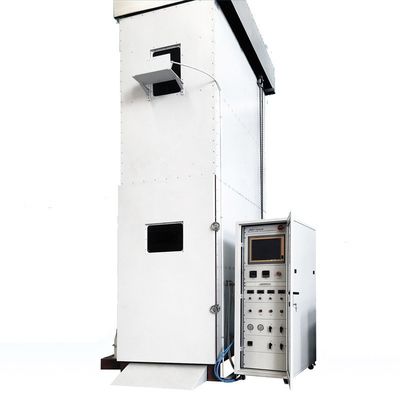

Testvorrichtung für die Wärmeabgabe von Draht und Kabel
| MOQ: | 1 Einheit |
| Preis: | negotiated |
| Standard Packaging: | Sperrholzgehäuse |
| Delivery Period: | 25 Arbeitstage |
| Payment Method: | T/T, L/C, Western Union, MoneyGram |
| Supply Capacity: | 1 Einheit/Monat |
Entflammbarkeitsprüfeinrichtung
,Feuerbarkeitsprüflaboratorien
DIN EN 50399:2017 Testvorrichtung für die Wärmeabgabe von Draht und Kabel mit zweiseitiger Geschwindigkeitssonde aus Edelstahl
Einführung des Produktes
Die Norm EN 50399 legt die Geräte und Prüfverfahren für die Beurteilung der vertikalen Flammenverbreitung, der Wärmeabgabe und der Rauchbildung von vertikal montierten Kabeln fest.Elektrische oder optische, unter definierten Bedingungen.EN 50399 beschreibt die Vorrichtung sowie die Anordnung und Kalibrierung der zu montierenden Messgeräte zur Messung der Wärmeabgabe und der Raucherzeugung während der Brandprüfung.Die Prüfverfahren für die Typgenehmigungsprüfung zur Einstufung von Kabeln in die Euro-Klassen B1ca, B2ca, Cca und Dca sind angegeben.
Technische Parameter
1.Die Prüfkammer hat eine Größe von 1.000±100(W) x 2.000±100(D) x 4.000±100(H) mm.Die unterste Oberfläche der Prüfkammer ist höher als der Boden, während die hintere Seite mit isoliertem Material ergänzt wird, um sie vor Wärme zu isolieren..
2Im unteren Teil der Prüfkammer befindet sich ein 800±20(W) x 400±10(D) großes Loch in der 150±10mm-Position von der vorderen Kammerseite, um die Luft zu versorgen.
3.In der hinteren Ecke des oberen Teils der Prüfkammer befindet sich ein Abgasloch mit einer Größe von 300±30(W) x 1.000±100(D), um die Emission des Rauches während der Prüfung zu ermöglichen.
4.An der Vorderseite des Brenners des vertikalen Flammenverbreitungsmessers ist eine Flammenfalle zu installieren, um eine Rückwirkung des Propanes zu verhindern, um eine höchste Sicherheit zu gewährleisten.
5Im Gegensatz zur herkömmlichen Ausrüstung nach IEC 60332-3 erfasst der vertikale Flammenverbreitungsprüfer alle Kontroll- und Prüfbedingungen mit dem Computer, um die Benutzerfreundlichkeit zu erhöhen.
6.Wenn die Prüfung der übermäßigen Verbrennung aufgrund der zum Löschen installierten Wassersprühvorrichtung abgebrochen wird.
7.Das Programm kann nach den Anforderungen der Norm und 70.000 Btu/h programmiert werden.
8.Breite Edelstahlleiter Abmessungen: 500 W × 3 mm.
9.Standardmaße der Leiter aus Edelstahl: 800 ((W) × 3, 500 ((H).
10Zwei Sätze Standard-Propanbrenner und Venturi-Mischungen.
11.Folgen Sie der Standardkategorie können Sie für eine Auswahl eines Tests programmieren.
12Das Abgassystem besteht aus einer Rauchabsaugkappe, einem Abgaskanal, einem Lufteinlasssystem, einem Zentrifugalventilator und einem Frequenzwandler.
13Der Kanalbereich beherbergt sämtliche Gasprobenproben, Temperatur- und Massenflussproben und verfügt über Anschlüsse für das Rauchmesssystem.
14Paramagnetischer Sauerstoffanalysator, mit dem die Sauerstoffkonzentration im Gas mittels der Methode der paramagnetischen Veränderung gemessen wird. Konzentrationsbereich 0-25%.
15.Kohlendioxid-Analysator (Infrarot) zur Messung der Wärmeabgabe. Konzentrationsbereich 0-10%.
16- Rußfilter, Kaltfessel, Trocknungskolonne, Pumpe und Abfallregulator für die Konditionierung der Probengase vor der Analyse.
17- Datenerfassungssystem und Software.
Merkmale und Anwendung
1. Einheit für das Standard-Kabinett 19, einschließlich paramagnetischen O2-, nicht dispersierenden Infrarot-CO2-Gasanalysatoren;
2. Taiwan Advantech Datenerfassungstafel 1 Satz, kann Temperatur, Gasdruckdifferenz und Gas-Analysator Daten, etc. sammeln;
3. eine zweiseitige Geschwindigkeitssonde aus Edelstahl mit einem Satz von Winddruckmessgeräten, wie z. B. einem Mikro-Differentialdrucksensor;
4. Der US-amerikanische OMEGA K-Typ-Thermokopf 3, der die Rauchgastemperatur 1 feststellt;
5. mit einem Satz von Gas-Sammlungssonde Gerät ausgestattet, durch PTFE-Rohr verbunden, kann ätzendes Gas sammeln;
6. Entfeuchtungs-Kaltfalle, Gas-Steady-Flow- und Spannungsregler, 1 Satz amerikanischer CAST-Gas-Sammelpumpen, ausgestattet mit Edelstahlrohr und PTFE-Schlauchanschluss;
7.Ein Rauchdichte-Messsystem für Glühlampen, bestehend aus einer Glühlampenlichtquelle und einer Siliziumphotodiodenempfänger;
8Ausgestattet mit 5 neutralen Filtern mit einer optischen Dichte von 0,1-2;
9.4 eingeführte Massenflussregler mit Drucksenkendeventilen, Magnetventilen usw.;
10. Standardprüfsoftware, einschließlich Kalibrierverfahren, die für Monomerbrennprüfungen verwendet werden kann;
11. mit 1 Satz Computer- und Druckergeräten ausgestattet;
12. Prüfgeräte wie Abluftrohr und Zentrifugalventilator;
13. zwei Propanmassenflussregler;
14. zwei Luftmassenflussregler;
15Die Kalibrierung von 22,5 kW und 30 kW Flammen kann durch einen Massenflussregler durchgeführt werden, der auf einem einzigen Brenner wirkt.
16. Bündel von Kabel- und Drahtbrennungsprüfgeräten.
Anwendung:Das Prüfsystem ist eine mittelgroße Brandprüfung, bei der ein gebündeltes Kabel oder ein Glasfaserkabel simuliert wird.Das Prüfkabel wird auf einer vertikalen Stahlleiter montiert und durch eine spezifizierte Zündquelle entzündet, um das Verbrennungsverhalten und die Verbrennungsleistung des Kabels zu bewerten.- Daten zur Verbrennungsleistung für die frühen Phasen eines Kabelbrandes,
Die Prüfung der Wärmefreisetzungsrate spiegelt die Gefahr der Flamme wider, die sich entlang des Kabels ausbreitet, und die mögliche Auswirkung der Feuerquelle auf den benachbarten Bereich.Die Prüfung der Rauchdichte zeigt die Sichtbarkeit des Feuerbereichs und die Gefahr des Rauches für die persönliche Sicherheit..
Produktinformationen derPrüfvorrichtung für die Wärmeabgabe von Draht und Kabel
Das Prüfgerät nach EN 50399 besteht aus einem IEC 60332-3-Gerät, einer Messung der Wärmeabgabe, einer Messung der Rauchdichte und einem modifizierten Lufteinlasssystem.Dies geschieht, indem ein kleiner instrumentalisierter Abschnitt der Kanalisation in das Abgassystem der Bohrinsel eingebaut und mit zugehörigen Gasanalyseinstrumenten und -software verwendet wirdDer Kanalbereich beherbergt sämtliche Gasprobenproben, Temperatur- und Massenflussproben und verfügt über Anschlüsse für das Rauchmesssystem.
Bei der Prüfung können unter bestimmten Verbrennungsbedingungen folgende Eigenschaften des Kabels oder Kabels ermittelt werden:
Flammenverbreitung Flammenverbreitung FS
Wärmefreisetzungsrate Wärmefreisetzungsrate HRR
Gesamtwärmeabgabe Gesamtwärmeabgabe THR
Raucherzeugungsrate Raucherzeugungsrate SPR
Gesamte Rauchproduktion Gesamte Rauchproduktion TSP
Brennungswachstumsindex Feuerwachstumsrate FIGRA
Normen
DIN:DIN EN 50399:2017
Die in Absatz 1 genannten Anforderungen gelten nicht.
GB/T 31248:2014
Abmessungen:1120 mm (W) x 2200 mm (D) x 5600 mm (H)
Gewicht: 1200 kg
Anforderungen an die Anlage
Elektro: 110V Wechselstrom 60Hz / 230V Wechselstrom 50Hz, 5A
Umgebungstemperatur: Betriebszeit zwischen 10 °C und 35 °C
Gas: Luft und Propan
