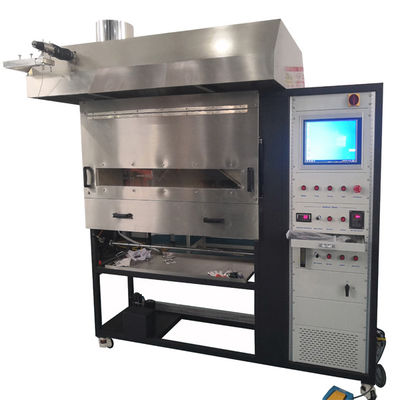

Baustoffentzündbarkeitsprüfer Radiant Flooring Panel Apparate
Eigenschaften
1Der Bläser für die Gasversorgung der Strahlplatte kann das Gas kontinuierlich liefern, während der Luftkompressor das Gas nicht kontinuierlich liefern kann.
2- Wärmeflussmesser, tragbares Wasserkühlsystem ohne laufende Wasserversorgung.
3- Lüftungskappe aus Edelstahl auf der Oberseite der Kammer.
4- Innere Kammer aus Wärme- und Korrosionsbeständiger Aluminiumsilikatplatte.
5Wärmebeständige Honigstockkeramische Wärmequellenplatte 300mmX450mm, um 30° geneigt.
6T-förmiger poröser Brenner mit automatischem Zündsystem zündet die Probe mit automatischem Schubsystem an.
7Gassteuerplatte, Nadelventil steuert die Flammenhöhe des Brenners, MFC steuert den Gasfluss und die digitale Anzeige.
8Der Inverter steuert die Ausstrahlung des Blasers, der Ventruri steuert den Anteil von Luft und Gas und die Flamme ist stabil und präzise.
9- Poröser Kalibriergerät: Die Strahlplattenleistung wird nach oben, links oder rechts eingestellt.
10Das IR-Radiometer zeigt die Temperatur der Strahlplatte an.
11Optionales Rauchdichteprüfsystem.
12. Optisches System 2900 ± 100 K Licht fortgeschrittener optischer Signalempfänger.
13. integriertes Design mit 19" PC der Lab View Software.
14Schornstein mit einem Thermoelement und einer thermoelementartigen Innenkammer, die per Software gesteuert wird.
Normen
ISO 9239-1 Feuerreaktionsprüfung von Bodenbelag, Teil 1, Messung der Verbrennungsleistung von Bodenbelag mit Strahlungswärme.
ISO 9239-2 Brandreaktionsprüfung von Bodenbelagmaterial, Teil 2, Messung der horizontalen Flammenverbreitung, die einem Wärmefluss von 25 kW/m2 ausgesetzt ist.
ASTM E 648 Standardprüfmethode für Bodenbelagsystem CHF mit Wärmequellen.
ASTM E 970 Standardprüfmethode für Fußbodenmaterial CHF der bloßen Dachbodenisolierung unter Verwendung einer Wärmeenergiequelle.
NFPA 253 Standardprüfmethode für CHF von Bodenbelagsystemen mit Wärmequellen.
DIN 4102
Spezifikation
| Abmessungsprüfungskammer |
2220 ((W) × 1500 ((D) × 2650 ((H) mm |
| Kontrollkammer |
600 ((W) × 600 ((D) × 1600 ((H) mm |
| Gassteuerkammer |
600 ((W) × 600 ((D) × 1000 ((H) mm |
| Macht |
Wechselstrom 220V, 50/60Hz, 25A |
| Gewicht |
220 kg |
| Option für die Luftzufuhr Propan |
95% |
Prüfbericht
| Bericht |
| Prüfstelle |
|
| Standards |
|
| Betreiber |
|
Testdatum |
|
| Umgebungstemperatur |
|
Luftfeuchtigkeit |
|
| Frist für die Ausrüstung |
|
| Produktbezeichnung |
|
Seriennummer der Probe |
|
| Spezifikation des Modells |
|
| Stichprobengröße |
|
Gerätekode |
|
| Materialdichte (g/m2) |
|
Prüfzeit (n) |
|
| Debug-Balance |
|
| Testergebnisse: |
| Entfernung (mm) |
Zeit vor dem Ende der Flamme (s) |
Entfernung ((mm) |
Zeit vor dem Ende der Flamme (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| Das vordere Ende der Flamme erreicht die längste Entfernung (cm) |
|
Kritischer Strahlungsstrom ((kW/m)2) |
|
| Gesamtrauchwert (%) min |
|
Maximale Absorptionsrate ((%) |
|
| 10 min Reichweite der Flamme am vorderen Ende ((mm) |
|
10min kritischer Wärmewert der Strahlung ((kW/m)2) |
|
| 20 min Reichweite der Flamme am vorderen Ende ((mm) |
|
Kritischer Wärmewert der Strahlung von 20 Minuten ((kW/m)2) |
|
| 30 min Reichweite der Flamme am vorderen Ende ((mm) |
|
Kritischer Wärmewert für 30 Minuten (kW/m)2) |
|
| Zündzeit (s) |
|
Flammenlöschzeit (s) |
|
| Das während der Prüfung beobachtete Phänomen: |
|
Anwendungen
- Bodenbelagungssysteme (Teppiche, elastische Böden, Laminate)
- blockierte Dachbodenisolierungsmaterialien
- Prüfung der Entflammbarkeit von Baustoffen
- Qualitätskontrolle und Produktentwicklung für Bodenbeläge
- Prüfung der Einhaltung der Vorschriften für Bauvorschriften und Brandschutznormen
- Forschung und Entwicklung im Bereich der Brandschutztechnik
Häufig gestellte Fragen
F1: Wofür wird diese Ausrüstung verwendet?
A1: Es misst den kritischen Strahlungsfluss von Bodenbelagssystemen und die Rauchdichte von Bodenbelagmaterialien und hilft dabei festzustellen, wie weit und wie schnell sich Flammen unter Strahlungswärme ausbreiten.
F2: Welche Standards erfüllt er?
A2: Er entspricht den Normen ISO 9239-1/2, ASTM E648, ASTM E970 und NFPA 253 für die Prüfung der Entflammbarkeit von Bodenbelägen und Isolierungen.
F3: Welche Materialien können mit diesem Gerät getestet werden?
A3: Es ist für Bodenbeläge (Teppiche, elastische Böden, Laminate) und Dachbodenisolierungsmaterialien ausgelegt.
F4: Wie funktioniert das Zündsystem?
A4: Der poröse T-förmige Brenner verfügt über ein Selbstzündsystem und einen automatischen Schubmechanismus, der eine konstante, sichere und freihändige Entzündung von Proben gewährleistet.
F5: Ist eine kontinuierliche Wasserversorgung für die Kühlung erforderlich?
A5: Nein, der Wärmeflussmesser verfügt über ein tragbares Wasserkühlsystem, sodass keine externe Wasserversorgung erforderlich ist.
F6: Kann es auch die Rauchdichte messen?
A6: Ja, ein optionales Rauchdichteprüfsystem mit einem optischen System von 2900 ± 100 K kann zur Messung der gesamten Rauchproduktion integriert werden.
F7: Welche Branchen verwenden diese Ausrüstung typischerweise?
A7: Baustoffhersteller, Feuerprüflaboratorien, Forschungseinrichtungen und Regulierungsbehörden verwenden es für Qualitätskontrolle, Forschung und Entwicklung und Konformitätsprüfung.
F8: Wie werden die Prüfdaten erfasst und verwaltet?
A8: Das System umfasst einen 19-Zoll-PC mit LabVIEW-Software für die automatisierte Teststeuerung, Echtzeitdatenprotokollierung und Berichterstattung.
