Laborversuch-Ausrüstung
, Vertikale Entflammbarkeits-Kammer
, ASTM E648 Radiant Flooring Panel Apparate (Ausrüstung für Strahlende Fußbodenplatten)
Sternlinie: |
Radianten-Bodenplatten-Geräte |
Normen: |
Einheitliche Prüfverfahren für die Bestimmung der Konzentration von Stoffen |
Abmessungsprüfungskammer: |
2220 ((W) × 1500 ((D) × 2650 ((H) mm |
Steuerkammer: |
600 ((W) × 600 ((D) × 1600 ((H) mm |
Gassteuerkammer: |
600 ((W) × 600 ((D) × 1000 ((H) mm |
Macht: |
Wechselstrom 220V, 50/60Hz, 25A |
Gewicht: |
220 kg |
Option für die Luftzufuhr Propan: |
95% |

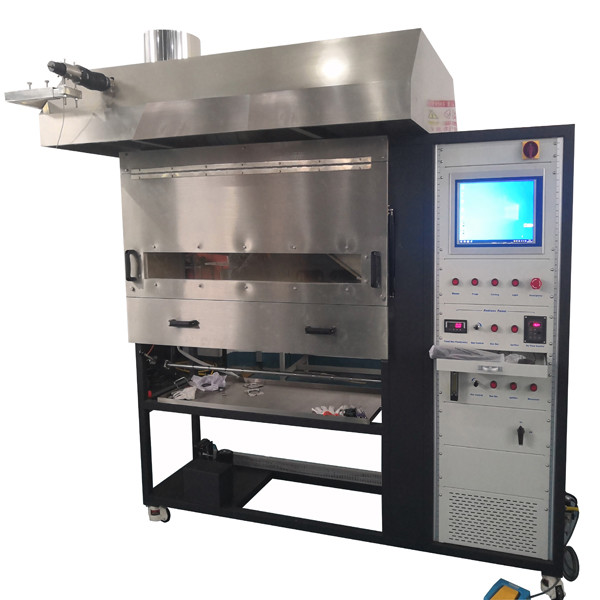

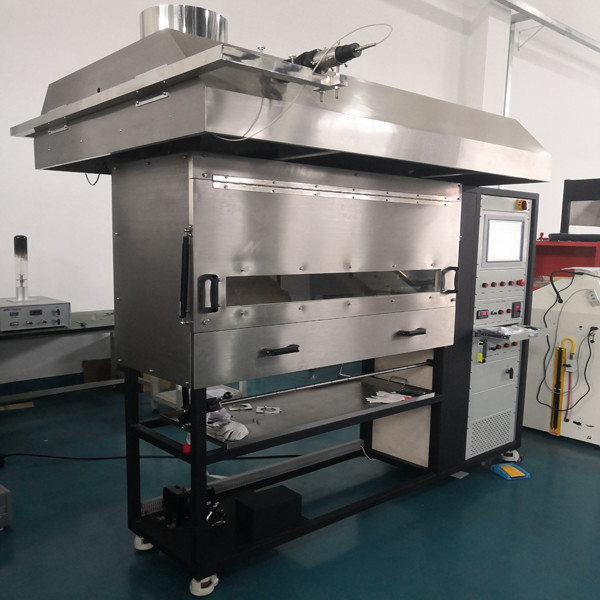

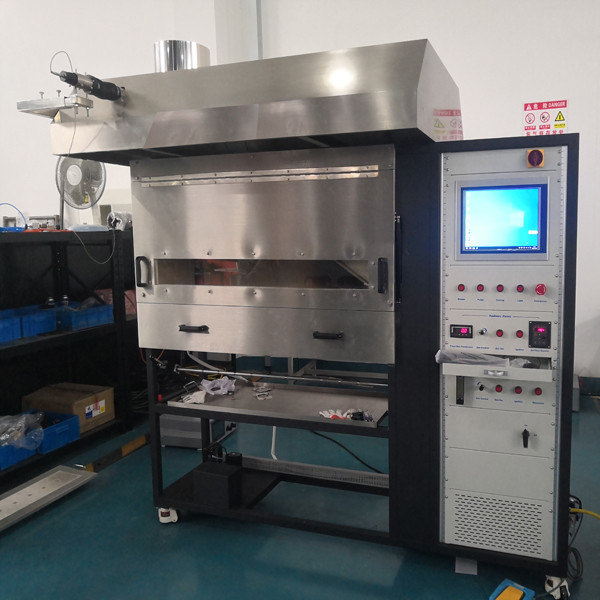

Baustoffentzündbarkeitsprüfer Radiant Flooring Panel Apparate
Anwendung
Um den kritischen Strahlungsfluss der horizontalen Ausbreitung der Flamme und die Rauchdichte des Bodenbelagmaterials während der Prüfung zu messen.
Eigenschaften
1Der Bläser für die Gasversorgung der Strahlplatte kann das Gas kontinuierlich liefern, während der Luftkompressor das Gas nicht kontinuierlich liefern kann.
2- Wärmeflussmesser, tragbares Wasserkühlsystem ohne laufende Wasserversorgung.
3- Lüftungskappe aus Edelstahl auf der Oberseite der Kammer.
4- Innere Kammer aus Wärme- und Korrosionsbeständiger Aluminiumsilikatplatte.

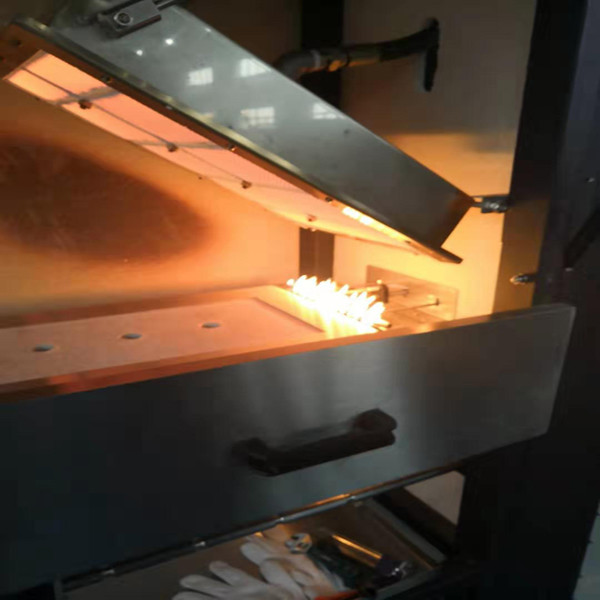

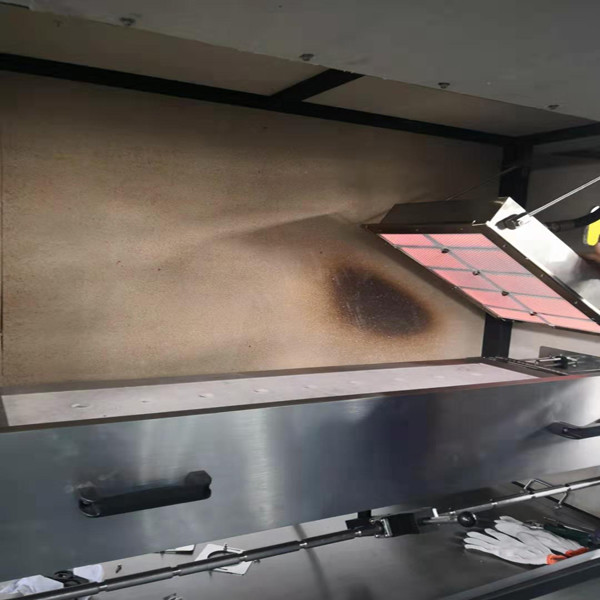

5Wärmebeständige Honigstockkeramische Wärmequellenplatte 300mmX450mm, um 30° geneigt.
6. T-förmiger poröser Brenner mit automatischem Zündsystem zündet die Probe mit automatischem Schubsystem an.
7Gassteuerung, Nadelventil steuert die Flammenhöhe des Brenners, MFC steuert den Gasfluss und die digitale Anzeige.
8Der Inverter steuert die Ausstrahlung des Blasers, der Ventruri steuert den Anteil von Luft und Gas, und die Flamme ist stabil und präzise.
9- Poröser Kalibriergerät: Die Strahlplattenleistung wird nach oben, links oder rechts eingestellt.
10Das IR-Radiometer zeigt die Temperatur der Strahlplatte an.
11Optionales Rauchdichteprüfsystem.
12. Optisches System 2900 ± 100 K Licht fortgeschrittener optischer Signalempfänger.
13. integriertes Design mit 19" PC der Lab View Software.
14Schornstein mit einem Thermocouple und einer Thermocouple in der durch Software gesteuerten Innenkammer.
Normen
ISO 9239-1 Feuerreaktionsprüfung von Bodenbelagmaterial, Teil 1, Messung der Verbrennungsleistung von Bodenbelagmaterial mit Strahlungswärme.
ISO 9239-2 Brandreaktionsprüfung von Bodenbelagmaterial, Teil 2, Messen der horizontalen Flammenverbreitung, die einem Wärmefluss von 25 kW/m2 ausgesetzt ist.
ASTM E 648 Standardprüfmethode für Bodenbelagsystem CHF mit Wärmequellen.
ASTM E 970 Standardprüfmethode für Fußbodenmaterial CHF der bloßen Dachbodenisolierung unter Verwendung einer Wärmequelle.
NFPA 253 Standardprüfmethode für CHF von Bodenbelagsystemen mit Wärmequellen.
DIN 4102
Spezifikation
| Abmessungsprüfungskammer |
2220 ((W) × 1500 ((D) × 2650 ((H) mm |
| Kontrollkammer |
600 ((W) × 600 ((D) × 1600 ((H) mm |
| Gassteuerkammer |
600 ((W) × 600 ((D) × 1000 ((H) mm |
| Macht |
Wechselstrom 220V, 50/60Hz, 25A |
| Gewicht |
220 kg |
| Option für die Luftzufuhr Propan |
95% |
Prüfbericht
| Bericht |
| Prüfstelle |
|
| Standards |
|
| Betreiber |
|
Testdatum |
|
| Umgebungstemperatur |
|
Luftfeuchtigkeit |
|
| Frist für die Ausrüstung |
|
| Produktbezeichnung |
|
Seriennummer der Probe |
|
| Spezifikation des Modells |
|
| Stichprobengröße |
|
Gerätekode |
|
| Materialdichte (g/m2) |
|
Prüfzeit (n) |
|
| Debug-Balance |
|
| Testergebnisse: |
| Entfernung (mm) |
Zeit vor dem Ende der Flamme (s) |
Entfernung ((mm) |
Zeit vor dem Ende der Flamme (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| Das vordere Ende der Flamme erreicht die längste Entfernung (cm) |
|
Kritischer Strahlungsstrom ((kW/m)2) |
|
| Gesamtrauchwert (%) min |
|
Maximale Absorptionsrate ((%) |
|
| 10 min Reichweite der Flamme am vorderen Ende ((mm) |
|
10min kritischer Wärmewert der Strahlung ((kW/m)2) |
|
| 20 min Reichweite der Flamme am vorderen Ende ((mm) |
|
Kritischer Wärmewert der Strahlung von 20 Minuten ((kW/m)2) |
|
| 30 min Reichweite der Flamme am vorderen Ende ((mm) |
|
Kritischer Wärmewert für 30 Minuten (kW/m)2) |
|
| Zündzeit (s) |
|
Flammenlöschzeit (s) |
|
| Das während der Prüfung beobachtete Phänomen: |
|
Kritische Ausrüstung zur Prüfung der Entflammbarkeit des Strahlungsflusses...
