UL94 Horizontal-/Vertikal-Entflammbarkeitsprüfgerät für Kunststoffmaterialien
Produktinformationen

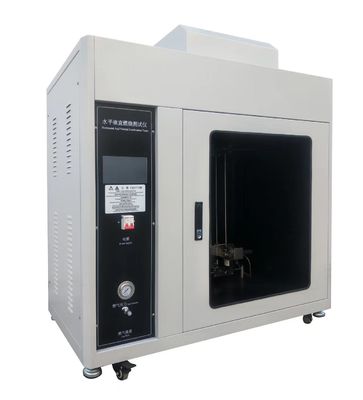

Horizontal- und Vertikal-Entflammbarkeitsprüfgerät
UL 94 Flammenkammer. Horizontale Flammenkammer, vertikale Flammenkammer
Für die Entflammbarkeitsprüfung von Kunststoffmaterialien, die in Konsumgütern und Haushaltsgeräten verwendet werden. Edelstahlkonstruktion mit schwarzem Innenraum und großem Schiebefenster für einfache Beobachtung. Enthält eine vollständig verstellbare Probenhalterung und präzise Gasflussregler.
Prüfnormen
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4
UL94: Prüfungen zur Entflammbarkeit von Kunststoffmaterialien für Teile in Geräten und Apparaten
UL94HB: Horizontale Brennprobe
V-0,1,2: 20mm Vertikale Brennprobe
94-5VA,B: 500W(125mm) Vertikale Brennprobe
94VTM-0,1,2: Vertikale Brennprobe für dünne Materialien
94HBF,94HF-1,2 : Horizontale Brennprobe für Schaummaterialien
IEC 60695-11-10: Brandgefährdungsprüfung - Teil 11-10: Prüfflammen - 50 W horizontale und vertikale Flammenprüfverfahren
IEC 60695-11-20: Brandgefährdungsprüfung - Teil 11-20: Prüfflammen - 500 W Flammenprüfverfahren
IEC 60695-11-4: Brandgefährdungsprüfung - Teil 11-4: Prüfflammen - 50 W Flammen - Geräte und Konformitätsprüfverfahren
IEC 60695-11-3: Brandgefährdungsprüfung - Teil 11-3: Prüfflammen - 500 W Flammen - Geräte und Konformitätsprüfverfahren
Technische Parameter
| Arten |
500W (5V Klasse) |
50W (HB/V Klasse) |
| Prüfflamme |
500W (Brennprüfung für V-0, V-1, V-2 Klassifizierung) |
50W (Brennprüfung für V-0, V-1, V-2 Klassifizierung) |
| Brennerrohr |
Innendurchmesser: Φ 9,5 mm ± 0,3 mm |
Innendurchmesser: Φ 9,5 mm ± 0,3 mm, |
| Brennneigung |
0°, 20°, 45° |
0°, 20°, 45° |
| Thermocouple |
Typ K (Ni/Cr - Ni/Al) |
Typ K (Ni/Cr - Ni/Al) |
| Thermocouple Größe |
0,5 mm |
0,5 mm |
| Standard-Kupferblock |
9 mm ± 0,01 mm,
Gewicht: 10 g ± 0,05 g vor dem Bohren. |
5,5 mm ± 0,01 mm,
Gewicht: 76 g ± 0,01 g vor dem Bohren. |
| Zeit für Temperaturanstieg |
Von 100°C ± 5°C auf 700°C ± 3°C; 54 s ± 2 s (voreingestellt) |
Von 100°C ± 5°C auf 700°C ± 3°C;
44 s ± 2 s (voreingestellt) |
| Gasfluss |
965 ± 32 ml/min |
105 ± 10 ml/min |
| Gasversorgung |
Methan, min. 98% Reinheit |
Methan, min. 98% Reinheit |
| Wassersäule |
125 m ± 5 mm |
‹10 mm |
| Testzeit |
54 ± 2 s |
44 ± 2 s |
| Flammenhöhenanzeige |
40 ± 1 mm |
20 ± 1 mm |
| Volumen der Kammer |
> 0,5 m³, schwarzer Innenraum |
> 0,5 m³, schwarzer Innenraum |
| Konformität mit Normen |
UL94, IEC60695-11-3, IEC60695-11-20 |
UL94, IEC60695-11-4, IEC60695-11-10
|
Anwendungen
- Entflammbarkeitsprüfung von Kunststoffmaterialien, die in elektrischen Geräten und Haushaltsgeräten verwendet werden
- Qualitätskontroll- und Zertifizierungsprüfungen für Hersteller von Kunststoffkomponenten
- F&E-Labore, die neue Kunststoffmaterialformulierungen bewerten
- Unabhängige Prüflabore und Zertifizierungsstellen
- Materialklassifizierung nach UL94 HB, V-0, V-1, V-2, 5VA, 5VB, VTM, HBF, HF-1, HF-2 Bewertungen
- Konformitätsprüfungen für Produkte, die eine IEC 60695-Zertifizierung erfordern
- Vertikale Brennprüfungen für dünne Materialien (VTM-0, VTM-1, VTM-2)
- Horizontale Brennprüfungen für Schaummaterialien (HBF, HF-1, HF-2)
Häufig gestellte Fragen
F1: Wofür wird dieses Gerät verwendet?
A1: Dieses Prüfgerät bewertet die Entflammbarkeit von Kunststoffmaterialien, die in elektrischen Geräten und Haushaltsgeräten verwendet werden, und klassifiziert sie nach UL94-Bewertungen wie HB, V-0, V-1, V-2, 5VA und 5VB, um Herstellern bei der Erfüllung von Produktsicherheitsanforderungen zu helfen.
F2: Mit welchen Normen ist es konform?
A2: Das Gerät entspricht UL 94-2006, IEC 60695-11-3, IEC 60695-11-4, IEC 60695-11-10 und IEC 60695-11-20 und deckt sowohl 50-W- als auch 500-W-Flammenprüfverfahren ab.
F3: Welche Materialien können geprüft werden?
A3: Kunststoffmaterialien, die in Teilen für Geräte und Haushaltsgeräte verwendet werden, einschließlich starrer Kunststoffe, dünner Materialien (VTM) und Schaummaterialien (HBF/HF-1/HF-2).
F4: Was ist der Unterschied zwischen 50-W- und 500-W-Prüfungen?
A4: Die 50-W-Konfiguration wird für HB- und V-Klassifizierungsprüfungen (V-0, V-1, V-2) verwendet, während die 500-W-Konfiguration für 5V-Klassifizierungsprüfungen (5VA, 5VB) verwendet wird, die eine höhere Flammenenergie erfordern.
F5: Welches Gas benötigt dieses Gerät?
A5: Das Prüfgerät benötigt Methangas mit einer Mindestreinheit von 98%. Die Gasflussraten betragen 965 ± 32 ml/min für 500-W-Prüfungen und 105 ± 10 ml/min für 50-W-Prüfungen.
F6: Spiegelt das Testergebnis reale Brandgefahren wider?
A6: Nein. Der Test misst die relative Entflammbarkeitsleistung unter kontrollierten Laborbedingungen und stellt keine tatsächlichen Brandgefahren dar, die in realen Szenarien auftreten können.
F7: Was sind die Abmessungen und die Konstruktion der Kammer?
A7: Die Kammer ist aus Edelstahl mit schwarzem Innenraum und einem Volumen von mehr als 0,5 m³ gefertigt. Sie verfügt über ein großes Schiebefenster für eine einfache Beobachtung während der Prüfungen.
F8: Ist der Timer einstellbar?
A8: Ja, der digitale Timer ist von 0 bis 999,9 Sekunden mit einer Genauigkeit von ±0,1 s einstellbar, was Flexibilität für verschiedene Prüfverfahren ermöglicht.
