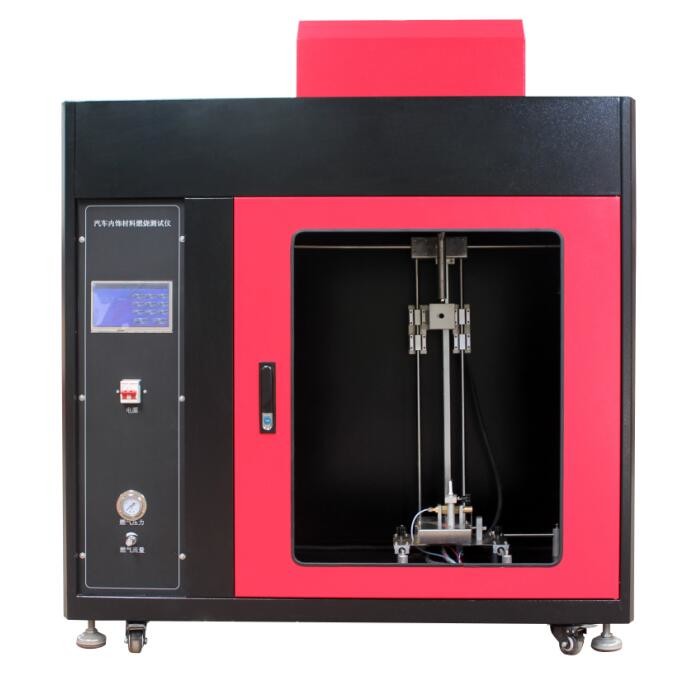

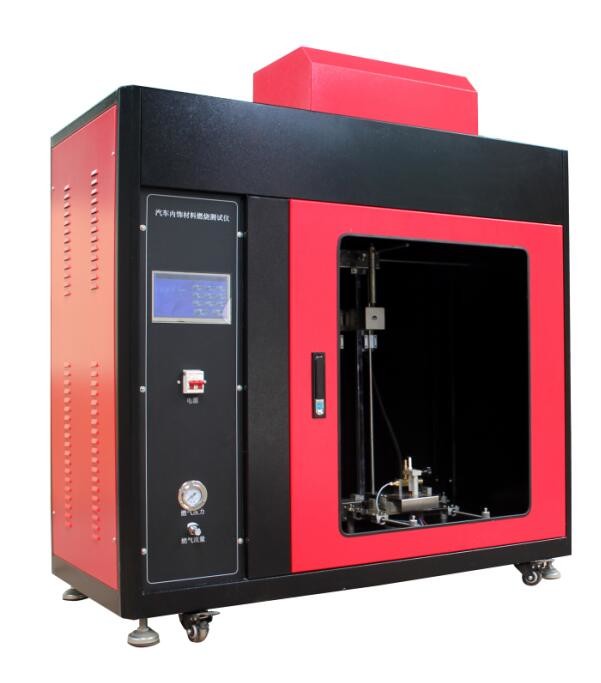

Vertikaler Verbrennungsprüfer für Innenräume von Fahrzeugen

Vertikaler Verbrennungsprüfer für Innenräume von Fahrzeugen

Einführung des Produktes

Gemäß der Norm GB32086-2015 “Technische Anforderungen und Prüfverfahren für vertikale Brenncharakteristiken bestimmter Typen von Innenmaterial für Fahrzeuge”es erfüllt vollständig die technischen Anforderungen der nationalen Norm GB32086, und gilt für Vorhänge für Innenräume von Fahrzeugen der Klasse M3 mit mehr als 22 Passagieren.Nicht anwendbar für Stadtbusse mit stehenden Fahrgästen.

Technische Parameter

1. PLC + Berührungsbildschirmsteuerung
2. Der Bunsenbrenner entzündet sich automatisch, die Flamme kann willkürlich eingestellt werden.
3. T1/T2/T3 Aufzeichnungszeit 9999S
4. Mindestauflösung des Zeitzählers: 0,1 s;
5. Die Zeit der Flammenanwendung kann voreingestellt werden (automatische Zeitregelung); Steuerabstand: 0,1 s bis 999,9 s; Zeitgenauigkeit 0,1 s, nachdem die eingestellte Brennzeit erreicht wurde, kehrt der Bunsenbrenner (Brenner) automatisch zurück;
6. Die Vorderseite des Probenhalters ist dem Beobachtungsfenster der Ausrüstung zugewandt, um die Beobachtung und Verbrennung der Probe zu erleichtern.
7. Rauchkapuze: (Kaltgewalzte elektrostatische Sprühbox für Platten);
8. Der Bunsenbrenner (Brenner) neigt sich automatisch um 45°;
9. Flammenhöhe: 10-100 mm kontinuierlich einstellbar;
10. Stromversorgung: 220VAC-15% 220VAC+10% 500W (einphasiges Dreileitersystem)
11. Abmessungen der Musterklemmen: Die Rahmenhöhe beträgt 560 mm und besteht aus zwei parallelen Stäben, die 150 mm voneinander entfernt sind.Der festgelegte Nadeldurchmesser beträgt nicht mehr als 2 mm und die Länge mindestens 27 mm.. Um die Probe an der festen Nadel und in einem bestimmten Abstand vom Rahmen zu befestigen, sollte in der Nähe der festen Nadel eine Positionskolonne mit einem Durchmesser von 2 mm und einer Höhe von mindestens 20 mm installiert werden.
12. Druckplatte: Die U-Formplatte sorgt für eine vertikale Flachheit der Probe auf dem Probenhalter.mit einer Dicke von 1.0 ± 0,1 mm. Die U-förmige Druckplatte sollte flach und starr sein, aus einem geeigneten Material, der Größe des Probenhalters und einer Dicke von 1,0 mm ± 0,1 mm bestehen.
13. Gaslampe: Die Gaslampe befindet sich unterhalb der Probe in der Ebene, die durch die vertikale Mittellinie der Probe und die Probeoberfläche führt.in einem Winkel von 30° mit der Ebene, in der sich die Probe befindet. Die Oberseite der Gaslampe wird geprüft. Der untere Rand der Probe beträgt 20 mm. Wenn die Gaslampe senkrecht aufgestellt wird, wird die Gaslampe entzündet und die Flammenhöhe auf 40 mm±2 mm eingestellt.welcher der Abstand zwischen dem Mund der Gaslampendüse und der Flammenspitze istDer innere Durchmesser der Gasdüse beträgt 0,18+0,03 0
14. Gas in Gaslampen verwendet: Industriepropangas, Butangas oder Flüssiggas (von dem Kunden geliefert)
15. Beleuchtung: LED-Spiegellicht 20W × 2

16.Parameter im Zusammenhang mit dem Touchscreen

1. Größe: 7 Zoll Effektive Anzeigegröße Länge 15,4 cm Breite 8,59 cm
2. Auflösung: 800*480
3. Kommunikationsoberfläche RS232, 3,3 V CMOS oder TTL, Serienanschlussmodus
4. Speicherkapazität: 1G
5. Verwenden Sie reine Hardware FPGA Treiber Anzeige, "Null" Startzeit, Strom auf laufen
6. Mit M3+ FPGA-Architektur ist M3 für die Anweisungsparsing verantwortlich, FPGA konzentriert sich auf TFT-Display, Geschwindigkeit und Zuverlässigkeit führen das gleiche Programm
7. Die Hauptsteuerung verwendet einen Niedrigenergieprozessor und schaltet sich automatisch in den Energiesparmodus ein
