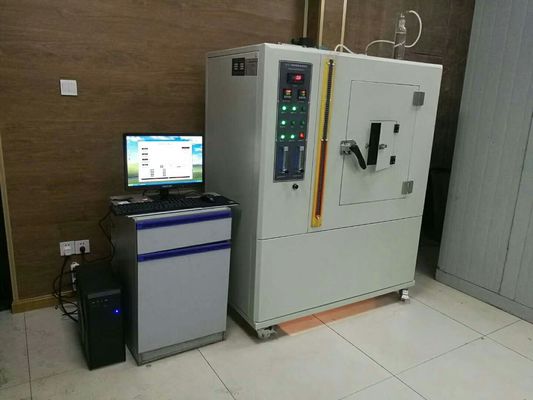

ISO 5659-2:2006 3500W NBS-Maschine zur Prüfung der Rauchdichte von Kunststoff/Kautschuk

NBS-Maschine zur Prüfung der Rauchdichte von Kunststoff/Kautschuk2006

Beschreibung des Produkts

(Anmerkung: Andere nicht spezifizierte oder widersprüchliche GB/8323.2-2008 Normen gelten)

Der Rauchdichteprüfer aus Kunststoff ist ein neues Prüfgerät zur Messung der Rauchdichte, das auf den technischen Bedingungen der nationalen Norm GB8323.2-2008 beruht.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,, und die maximale Lichtdichte ist das Testergebnis. Es wird verwendet, um die Rauchleistung von Kunststoffen unter bestimmten Bedingungen zu beurteilen. Entspricht GB8323.2-2008 Plastikrauch-Generation-Teil II:Einkammerverfahren zur Bestimmung der Rauchdichte und ISO5659.2-2006 "Generation von Kunststoffrauch - Teil II: Einkammermethode zur Bestimmung der Lichtdichte". Das gesamte Gerät besteht aus einer geschlossenen Prüfkammer, einem Photometermesssystem,ein Strahlenkegel, ein Verbrennungssystem, ein Zündgerät, eine Prüfbox, einen Stent, ein Temperaturmessgerät und eine Rauchdichteprüfsoftware; der Schaltkreis ist mit einem Mikrocomputer mit einem einzigen Chip entwickelt worden,mit hohem technischen Inhalt und stabiler LeistungDieses Instrument ist für alle Kunststoffe geeignet, auch für die Bewertung anderer Materialien (wie Gummi, Textilbeschichtung, Farbe, Holz und andere Materialien), die Kunststoffindustrie,Industrie für Feststoffe, Produktionsanlagen und Forschungslabore weit verbreitet.

HauptTechnische Indikatoren und Arbeitsbedingungen

Die wichtigsten technischen Spezifikationen und Arbeitsbedingungen der Ausrüstung beruhen vollständig auf den technischen Bedingungen der nationalen Norm GB/8323.2-2008, die mit der GB8323 übereinstimmt.2-2008 "Plastikrauchgeneration - Teil II: Einfachkammermethode zur Messung der Rauchdichte" und ISO5659.2-2006 "Plastik-Rauchgeneration - Teil II: Einfachkammermethode zur Bestimmung der Lichtdichte",und nach den vorstehenden Normen, die in den, technische Indikatoren und technische Anforderungen als Grundlage für die Bewertung der Leistungsfähigkeit der Ausrüstung, die Annahmebedingungen und Annahmekriterien.

1. Räucherablager Innengröße: Lang 914mm±3mm, Breit 610mm±3mm, Hoch 914mm±3mm.

2. Instrumentengröße: Lange 1110 mm±10 mm, breit 750 mm±10 mm, hoch 2040 mm±10 mm.

3. Leistung: 220v,4kw. (Die Gesamtleistung des Geräts ist anzugeben)

4. (Rauchdichte) 0-924 Sechsgetriebe

5Messbereich: 0,0001-100%

6.Messgenauigkeit: ± 3%;

7Betriebsspannung: 200-240 V 50 Hz;

8Umgebungstemperatur: Raumtemperatur -40 °C

9Relative Temperatur: ≤ 85%;

10. Arbeitsumfeld: Betrieb des Geräts, sollte starkes Licht direkt und kein erzwungenes Luftstromphänomen vermeiden.

11. Messsoftware: durch die Windows XP-Betriebsoberfläche können die wichtigsten Daten für Rauchlichtdiagramm, spezifische Lichtdichte, Qualitätslichtdichte, Qualitätsverlust, Qualitätsverlustrate,die durchschnittliche Rauchdichte. hat auch die Kalibrierung, die Bearbeitung, die Prüfung, die Parameteranpassung und so weiter Operation-Schnittstelle.

12. LabVIEW-Stil. Zeigt die Transmittanz und die Zeitkurve.

13- Probengröße: 75x75 mm.

14Lichtquelle Spannung: 6,5 V Betriebsspannung: 4 V ± 0,2 V.

15- Lichttemperatur: 2200k±100k.

16. Die Lichtgeschwindigkeit 51 mm Durchmesser, der Computer erfasst automatisch Lichtdichte entsprechend Lichtänderungen.

17Filter: Vergrößern Sie die optische Dichte des Filters 2.0Die optische Dichte des Filters beträgt 3.0, und die optische Dichte des Filters beträgt 0.5Eins ist 3.

18. Die untere Öffnung hat die Ringhitze, verursacht das Lichtfenster die Temperatur auf 50°C-55°C, kann dazu führen, dass diese Oberfläche die Rauchkonzentration am niedrigsten ist.

19. Heizkegel: Leistung 2600W, Temperaturregelungsbereich: 0-1000 °C, Thermoelementtemperatur, mit automatischer Kaltkompensation ausgestattet.

20. Wärmeflussradiometer: Wärmeflussmesser, der mit wassergekühlten Leitungen ausgestattet ist.

21. Hilfsheizung: Leistung 500 W, kann die Temperatur der Prüfkammer in 40°C ± 10°C oder 55°C ± 10°C stabil halten.

22.Veränderung des Gewichts der Probe durch Wiegen der Waage der automatischen Sammelprotokolle, Waage mit einem Gewicht von 2000 g, Gewichtungsgenauigkeit 0,1 g, Waage mit verstellbarer Stützstange.

23. Gas: Reinheit von mehr als 95% des 3,5 kPa ± kPa, Mindestdruck für die

24Computer-automatische Steuerung, Erfassung, Aufzeichnung und Abrechnung der Ergebnisse.

25Gewicht: etwa 500 kg.

26- Instrument Größe: 1,22mx0,68mx2m

27. Konfigurationsstandard: entspricht der ISO 5659-2:2006,GBt8323.2-2008

Andere Parameter und Einführung

1. Die Haustür hat Fenster und kann die Inspektion der Aktivitäten von undurchsichtigen Matte blockieren

2. Die Quadratkaste unten installiert hat verhindert den Überdruck der Sprengung Aluminiumfolie Stück, die obere Rate hat die Box interne Druckregelung

3Lichtquelle: 6,5V Glühlampe, optische Wellenlänge 400~750nm

4Der Empfänger: für das Photomultiplier-Rohr, Durchlässigkeit 0% für kein Licht durch, Durchlässigkeit 100% Licht ohne vollständige Verstopfung durch.

5Der Strahlkegel besteht aus Heizelementen mit einer Nennleistung von 3500 W.

6Die Oberfläche des radialen Kegelheims beträgt 50 mm.

7. Strahlungsstärke: zwischen 10 kW/m2 und 50 kW/m2 einstellbar.

8Verbrennungssystem: Durch das Reglerventil, Filter, Reglerventil-Durchflussmesser, Brennerzusammensetzung.

9. Brenner: Nach der Zusammensetzung des Zündmittels und der Düse wird die Düse über der Probenoberfläche 10 mm horizontal gelegt und in die mittlere Position der Probe gelegt.

Hauptkonfiguration

Testbox

Wie hoch ist die Rauchdichte?
