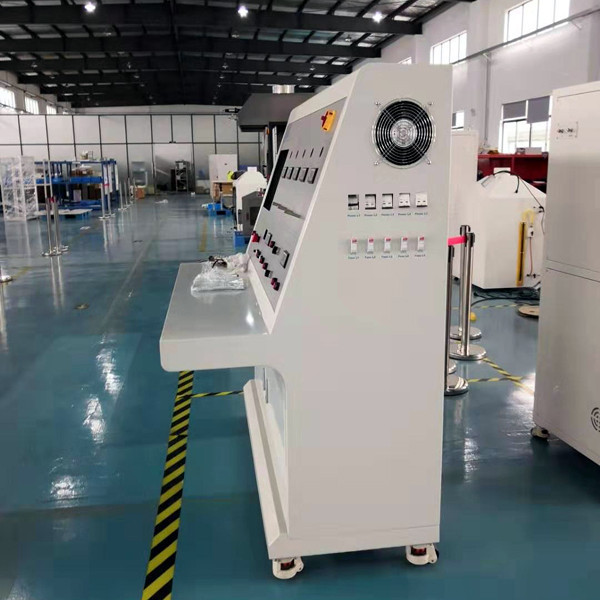

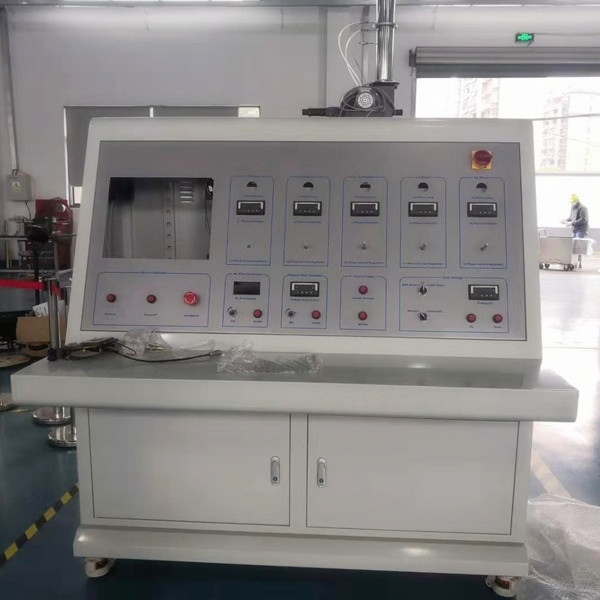

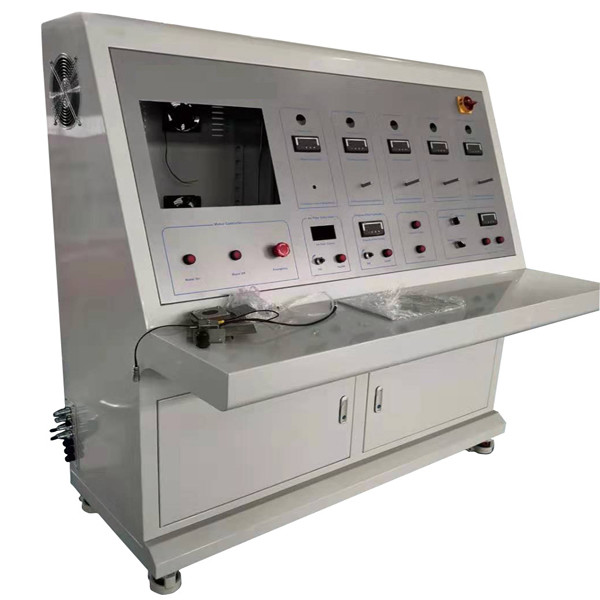

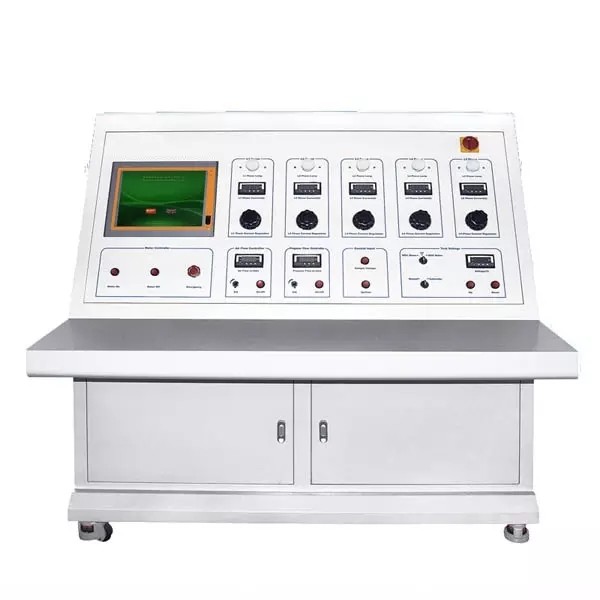

Feuerbeständigkeitstester für Draht und Kabel

Einführung des Produktes

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

Technische Parameter

1.Wärmequelle: Propangasbrenner AGF mit Band
2.Konstruktion mit 3 Reihen von Querschnittslöchern, Durchschnittsbreite des Brenners: 15 mm, Durchmesser des Löchers: 1,32 mm, Abstand zwischen der Mitte: 3,2 mm.
3.eine polierte Lochreihe in einem Pilotloch zur Flammensicherung auf beiden Seiten der Brennerplatte.
4.Zwei Thermoelemente sind horizontal 45 mm links und rechts von der Brennermitte gelegt, um die Temperatur zu überprüfen.
5.Massenflussregler zur Regulierung des Gas- und Luftstroms, die Genauigkeit beträgt nicht weniger als 1,5%.
6Die Software kann die Kalibriertemperatur des Brenners, die Propan- und Luftdurchflussrate usw. anzeigen.
7Der Strom wird durch einen dreiphasigen Sterntransformator mit ausreichender Kapazität zur Aufrechterhaltung der erforderlichen Prüfspannung geliefert, wenn die Schaltkreislaufintegrität nicht erhalten werden kann.
8.Anzeiger für den Anschluss des Leiters (LED-Anzeiger) zur Bildung eines Stroms.
9Der Spannungswert wird automatisch durch eine Software eingestellt und durch eine Steuerungsscheibe eingestellt.
10.Digitale Anzeige der Strom- und Spannungsdaten, Genauigkeit des Stroms 0,001A.
11.Stromschutz mit Sicherung mit 2A.
12Die Echtzeitmessdaten aller Strom- und Spannungsmengen werden per Computer erhoben und die Strom- und Spannungskurven erzeugt.
13.Wenn die Integrität der Schaltung nicht aufrechterhalten werden kann, wird die entsprechende Anzeigeleuchte ausgelöscht, der Computer bestimmt automatisch den Zustand und zeichnet die Zeit auf,und sendet den Schall- und Licht-Alarm aus.

Produktmerkmale

1Die Probenstütze muss so sein, dass die Umhüllung oder das geschützte Ende des Kabels oder der Kabelprobe horizontal gestützt ist.Ein Ende der Probe wird mit einer festen Klammer festgeklemmt, um eine Bewegung zu verhindernDas mittlere Teil des Kabels wird durch zwei 300 mm voneinander entfernte Metallringe getragen.Der Metallring und andere Metallteile des Trägers sind gut geerdetDer innere Durchmesser des Metallringes beträgt etwa 150 mm, wobei der runde Balken mit einem Durchmesser von 10 ± 2 mm verwendet wird.
2. Die Zündquelle ist ein amerikanischer AGF-Propanbandbrenner mit einer Düsenlänge von 500 mm und einer Nominalbreite von 15 mm. Die Düse hat drei Reihen mit getrennten Nominaldurchmessern von 1.32 mm und ein Abstand von 3.2 mm. Die kleinen Löcher dienen als Führungslöcher zur Aufrechterhaltung der Flammenverbrennung und die Abmessungstoleranz beträgt ± 5%;
3. Der importierte Massenflussregler regelt den Gas- und Luftfluss, und die Messgenauigkeit beträgt nicht weniger als 1,5%;
4Ein eingeführtes Druckminderventil kann einen Auslassdruck von 0,1 MPa±3 Pa liefern.
5. Imported Druckmessgerät, kann 0-200kpa Druckbereich zur Verfügung stellen;
6Import-Omega-Thermokoppel mit einem Durchmesser von 1,5 mm zur Kalibrierung der Brennertemperatur;
7. kann die Brennzeit festlegen und das Gas automatisch abschalten;
8. Standardprüfsoftware, die die Kalibriertemperatur des Brenners, den Propanfluss und den Luftstrom anzeigen kann;
9Die Prüfung ist auf Kabel mit einer Nennspannung von 0,6/1,0 KV und weniger anwendbar.
10Während der Prüfung muss der Strom, der für die Kontinuitätsprüfung verwendet wird, durch alle Leiter des Kabels gehen. Dieser Strom wird durch einen dreiphasigen Sterntransformator bereitgestellt.Der Transformator hat eine ausreichende Kapazität, um die erforderliche Prüfspannung bei zulässigem Leckstrom aufrechtzuerhalten.Am anderen Ende der Probejeder Leiter oder jeder Leitersatz ist an eine Zeigvorrichtung (LED-Indikator) angeschlossen, um einen Strom zu bilden, durch den die Daten in der Computersoftware erfasst werden können;
11. Die Spannungseinstellung kann vom Computer eingegeben werden, automatisch den Spannungswert eingestellt werden. Die Spannung kann auch durch die Schaltflächen eingestellt werden;
12Der Stromschutz des Prüfkreises verwendet eine Sicherung und entspricht dem in GB 13539 festgelegten Typ D II.5. Sicherung Standard 2A. Einfach zu ersetzen. Und verwenden Sie importierte Miniatur-Schaltkreise, um jede Testschaltung zu schützen;
13. Die Strom- und Spannungsdaten des Prüfkabels werden alle durch das sekundäre Instrument geleitet, das digital angezeigt wird, die Prüfstrommenge genau ist 0,001A, und der tatsächliche Strom ist 0.25A ist der beste Prüfstrom;
14Die Echtzeitmessdaten aller Ströme und Spannungen werden per Computer gesammelt und erzeugen Strom- und Spannungskurven, die die Strom- und Spannungskurven jedes Kabels unter Brandbedingungen anzeigen,Es kann eine weitere Analyse des Kabels in Abhängigkeit von der Feuerzeit durchgeführt werden.Die endgültigen Daten werden in einer Computerdatenbank gespeichert und ein Standardbericht erstellt, der für einen einfachen Zugriff erforderlich ist.;
15. Kalibrierung der Flammtemperatur vor der Prüfung, Kalibrierung des eingeführten Panzerthermocouples, Messung der Kalibriertemperatur durch den Computer für mindestens 10 Minuten,und der Feuermodus ist im Computer ausgewählt. Gemäß dem Feuerzufuhrmodus führt der Computer eine Steady-State-Probenahme und eine Differenzberechnung gemäß der gesammelten Temperatur durch und gibt einen Prüfbericht ab.Speichern des Berichts und Speichern in der Datenbank, um die Zuverlässigkeit und Autorität der Überprüfung zu gewährleisten;
16Während des Tests sind sowohl das Gas als auch die Hilfsluft Massenflussregler, und wenn der Venturi gemischt wird, steuert der Computer automatisch das Durchflussventil.und die Daten werden in Echtzeit in der Datenbank erfasstDer Computer steuert automatisch das Verhältnis von Gas und Hilfsluft, um die Verbrennung vollständig zu bewirken, wodurch eine stabile Flamme erzeugt und die Flammtemperatur stabilisiert wird.
17Wenn die Leitung unter Flammenbedingungen unvollständig ist, wird die entsprechende Leitung ausgelöscht.Der Computer bestimmt automatisch den aktuellen Zustand und steuert den Schall- und Licht-Alarm.

Anwendung:Der Brandprüfer für Kabel und Kabel wird verwendet, um die Feuerbeständigkeit des Kabels für Leitungen oder Netzwerke zu testen.und brennt in einer Flamme von mindestens 750 °C und 950 °C, um die Integrität des Kabels zu prüfen, um den Stromkreis aufrechtzuerhalten.

Normen

IEC:IEC 60331-11&12:2002,IEC 60331-21~23:1999
IEC 60331 Prüfung für elektrische Kabel unter Bedingungen der Schaltkreisintegrität
IEC 60331 Teil 11 Allein bei einer Flammtemperatur von mindestens 750 ̊C
IEC 60331 Teil 21 Kabel mit Nennspannung bis einschließlich 0,6/1 kV
IEC 60331 Teil 12 Feuer mit Schock bei einer Flammtemperatur von mindestens 830 ̊C
IEC 60331 Teil 31 Feuer mit Stoßschlag Kabel mit Nennspannung bis einschließlich 0,6/1 kV
Abmessungen:1750 mm (W) x 680 mm (D) x 1400 mm (H)
Gewicht: 160 kg

Anforderungen an die Anlage

Elektro: AC 380V 3-Phasen, 50/60Hz, 30A
Umgebungstemperatur: Betriebszeit zwischen 10 °C und 35 °C
Prüfraum: 3 000 mm (W) x 3 000 mm (D) x 3 000 mm (H)
Gas: Luft und Propan

Kabel- und Drahtentflammbarkeitsprüfungsausrüstung.pd...

Was ist ein feuerfestes Kabel?

Die Definition eines feuerfesten oder feuerfähigen Kabels lautet:ein Kabel, das auch bei Feuer weiter funktioniertDieses ist allgemein als Schaltkreislaufintegritätskabel (CI) bekannt und ist 2-stündig feuerfähig. ...Dieses 2-stündige feuerfeste Kabel ist für Notstromkreise für Feuerpumpen und Notstromgeneratoren konzipiert.

Was ist eine Drahtheizung?

Widerstandswärmedraht wird in einer Vielzahl von Anwendungen zur Wärmeerzeugung verwendet.Ofenbrenner sind ein Beispiel für ein elektrisches Element, das zur Erzeugung von Wärme verwendet wird.Industrieöfen und Trockner verwenden Drahtelemente zur Erzeugung von Wärme.
