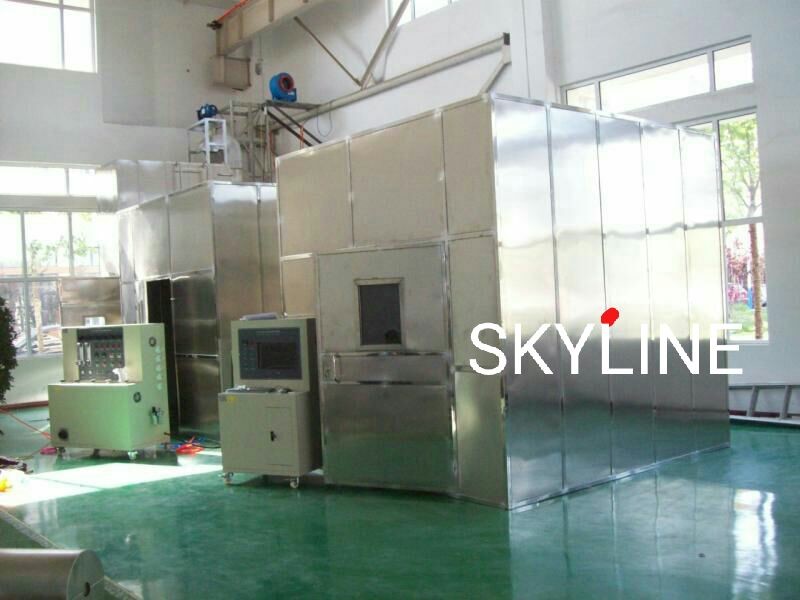

IEC 61034 Rauchdichteprüfer für Kabel und Drähte mit Stahlkonstruktion

Beschreibung

Gemäß IEC61034-1~2,der erste Teil der "Prüfvorrichtung" und der zweite Teil der "Prüfschritte und -anforderungen" zur Bestimmung der Rauchdichte von Kabeln oder optischen Kabeln unter bestimmten BedingungenDie Bestimmung der Rauchdichte ist ein wichtiger Aspekt bei der Beurteilung der Verbrennungsmerkmale eines Kabels oder Kabels.die mit der Evakuierung des Personals und der Bestimmung der Nähe der Feuerlöscher zusammenhängtDieses Gerät wird hauptsächlich zur Bestimmung der Rauchkonzentration von Kabeln und optischen Kabeln unter bestimmten Bedingungen und zur Überprüfung der Rauchdichte verwendet.Unter Flammenverbrennung oder ohne Flammenverbrennung, wird die Durchlässigkeit als Mittel zum Vergleich verschiedener Kabel oder Kabel unter bestimmten Bedingungen verwendet.

Merkmal

Dieses Instrument bezieht sich auf drei Aspekte der mechanischen, optischen und elektronischen Expertise. Es ist ein mechanisch-elektrisches Integrationsprodukt.stabile Leistung und einfacher Betrieb. Windows XP Betriebsschnittstelle, Lab View Stil und perfekter Sicherheitsmechanismus.Während des Tests der Echtzeit-Anzeige Messresultate und dynamisch eine perfekte Kurve (durch die Anzeige Rate und Zeitkurve) zeichnen, können die Daten dauerhaft gespeichert werden, Lesen und Drucken Ausgabe, kann direkt den Bericht drucken.

Messsoftware: Die wichtigsten Daten der Rauch- und Lichtdichte, der spezifischen optischen Dichte, der Raucherrate, der maximalen Raucherrate und der durchschnittlichen Rauchdichte können bei WINDOWS XP+VB6 getestet werden.0 Betriebsschnittstelle. Es verfügt auch über die Bedienoberfläche der Kalibrierung, Bearbeitung, Prüfung, Parameteranpassung und so weiter.Siehe Abbildung 1, Abbildung 2

Abbildung 1: Lichtdurchlässigkeitskurve

Abbildung 2: Formblätter für die Berichterstattung über die Testergebnisse

Grundsätze

Das Lichtmesssystem für die Rauchdichte eines Kabels oder eines optischen Kabels unter bestimmten Bedingungen besteht aus Lichtquelle, Siliziumphotovolle, Lichtquelleempfänger und Computersystem.Das von der Lichtquelle erzeugte Licht geht durch die Rauchdichte Labor von 3M * 3M * 3M, die einen gleichförmigen Strahl mit einem Durchmesser von 1,5 m + 0,1 m an der Wand gegenüber der Lichtquelle bilden.Die am Mittelpunkt des Strahls angebrachte Fotozelle erkennt die Intensität des Strahls von der LichtquelleWenn die Verbrennungskammer durch die Verbrennung von Kabeln eine Menge Rauch produziert, der Rauch der photoelektrischen Absorption,Die Lichtstrahlintensität der Silizium-Fotokellenergie wird durch das Computersystem für die Datenverarbeitung geschwächt., können wir die Relativität zu den anfänglichen 100% mit linearer Lichtdurchlässigkeit berechnen.

Das Design der Verbrennungskammer, zwei Möglichkeiten für Kunden zu wählen: der erste verwendet die Ziegelwand, unsere Firma bietet das Design-Schema,Profi-Ingenieure schicken, um die Baustelle zu führenDie zweite mit geeignetem Material befestigt ist an der Winkel-Eisenhalterung und der gesamten Würfelverbrennungskammer.

Zusammensetzung der Ausrüstung

Das gesamte Gerät besteht aus einer geschlossenen Prüfbox, einem Photometermesssystem, einer Alkoholscheibe, einem Verbrennungssystem, einem Zündgerät, einer Prüfbox, einer Kabelstütze,Temperaturmessgerät und RauchdichteprüfsoftwareDie Schaltung wird durch einen Single-Chip-Mikrocomputer mit hoher Technologie und stabiler Leistung entwickelt.Es wird weit verbreitet von Produktionsanlagen der Draht- und Kabelindustrie und Forschungs- und Prüfstellen verwendetDie Testbox ist ein Testwürfel mit einem Volumen von 27 m3.

Ausführliche technische Parameter

5. Sonstige Parameter und Einführung

a. Die Vordertür ist mit Fenstern und undurchsichtigen Sichtweisen ausgestattet, die die Inspektion behindern können.

b. Die Unterseite der Quadratbox ist mit einer automatischen Zündvorrichtung ausgestattet, und die Oberseite ist mit der inneren Druckregelvorrichtung der Box versehen.

c. Lichtquelle: Glühlampe für 12 V, Lichtwellenlänge von 400 bis 750 nm.

d. Akzeptor: Bei Siliziumphotovellen wird die Durchlässigkeit von 0% ohne Licht und die Durchlässigkeitsrate von 100% Licht ohne Okklusion übertragen.

e.Verbrennungssystem: besteht aus einem Druckregelventil, einem Filter, einem Durchflussmessgerät und einem Brenner.

f.Brenner: besteht aus einem Zündgerät und einer Alkoholscheibe und wird in die Mitte der Probe gelegt.

6Hauptkonfiguration
