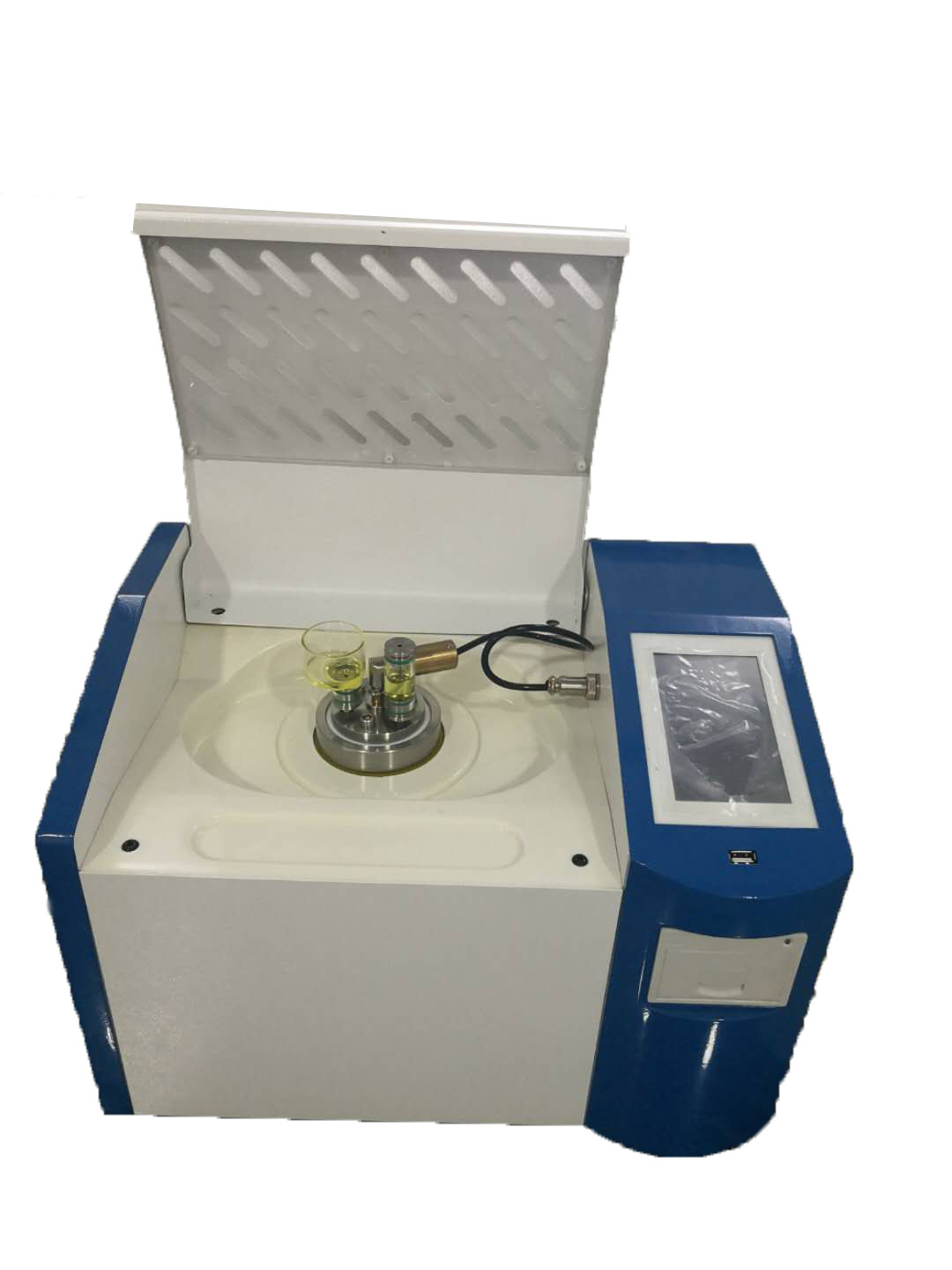

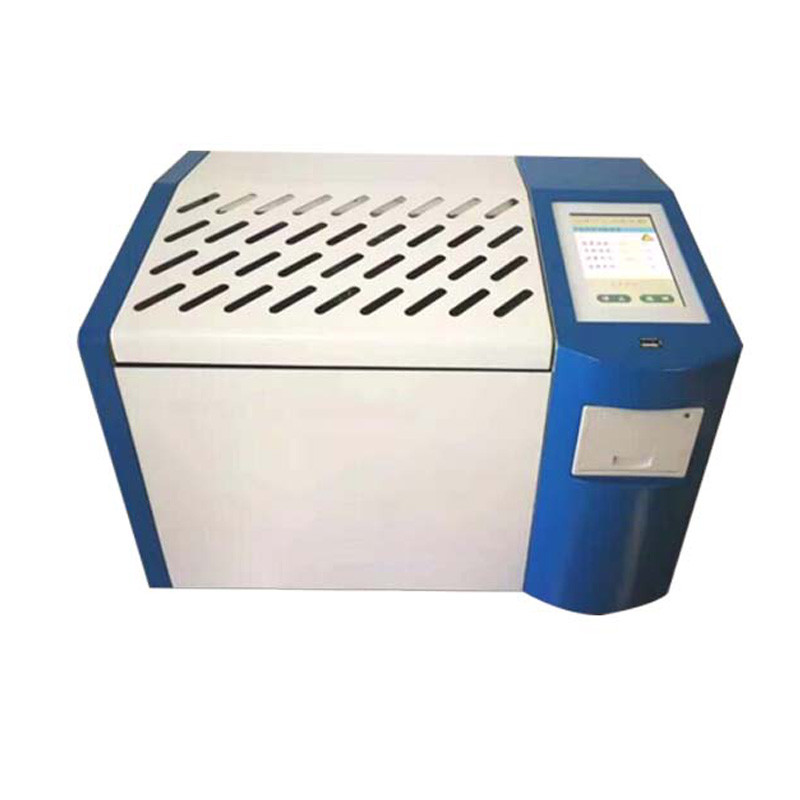

IEC 60247 ISOLATION OIL DIELECTRIC LOSS AND RESISTIVITY TESTER (Tester für die Auflösung und Auflösung von Isolieröl)

EinleitungDielektrische Verluste und Widerstandswerte von Isolieröl

Der dielektrische Verlust- und Widerstandsmessgerät für Isolieröl ist nach GB/T5654-2007/IEC 60247 "Messung der relativen Kapazität" konstruiert und hergestellt.Dielektrische Verlustfaktor und Gleichstromwiderstand von flüssigen Dämmstoffen". zur Messung des dielektrischen Verlustfaktors und der Gleichstromwiderstandsfähigkeit von Isolieröl und anderen flüssigen Isoliermedien verwendet.Innere Integration der Hauptkomponenten wie die dielektrische Verlustölbecher, Temperaturcontroller, Temperatursensor, dielektrische Verlustprüfbrücke, Wechselstrom-Teststromversorgung, Standardkondensator, hoher Widerstandsmesser, Gleichspannungs-Hochspannungsquelle usw.Das Instrument verwendet alle digitalen Technologien, alle intelligente automatische Messung, ausgestattet mit farbigen großen LCD-Bildschirm, vollständiges chinesisches Menü, jeder Schritt hat chinesische Anweisungen, Testergebnisse können automatisch gespeichert und ausgedruckt werden,Der Betreiber benötigt keine berufliche Ausbildung, kann in der Nutzung geschickt sein..

Eigenschaften

(1) Der Ölbecher hat die Struktur von drei Elektroden gemäß der nationalen Norm GB/T5654-20077/IEC 60247 mit einem Polabstand von 2 mm.die den Einfluss von Stray Capacitance und Durchfallleckage auf die Ergebnisse der dielektrischen Verlustprüfung beseitigen kann.
(2) Das Gerät verwendet mittelfrequente Induktionsheizung und PID-Temperaturregelung Algorithmus.einheitliche Heizung, schnelle Geschwindigkeit und bequeme Steuerung, so daß die Temperatur innerhalb des vorgegebenen Temperaturfehlerbereichs streng kontrolliert wird.
(3) Der interne Standardkondensator besteht aus einem SF6-gasgefüllten Drei-Elektroden-Kondensator, dessen dielektrische Leistung und -verlust nicht durch Umgebungstemperatur und Luftfeuchtigkeit beeinflusst werden.so dass die Genauigkeit des Messgeräts auch nach langer Benutzung gewährleistet ist.
(4) Die Wechselstromversuchsanlage verwendet die Umwandlungsmethode AC-DC-AC, wodurch der Einfluß von Versorgungsspannung und Frequenzschwankungen auf die Genauigkeit der Dielektrikprüfung wirksam vermieden wird.auch wenn der Generator Strom erzeugt, kann das Gerät auch ordnungsgemäß funktionieren.
(5) Perfekte Schutzfunktion: Bei Überspannung, Überstrom und Hochspannung kann das Gerät die Hochspannung schnell abschalten und eine Warnmeldung ausstrahlen.Wenn der Temperatursensor ausfällt oder nicht angeschlossen ist, wird eine Warnmeldung ausgegeben.
Im mittelfrequenten Induktionsheizofen befindet sich ein Temperaturbegrenzungsrelais, das bei einer Temperatur von mehr als 120°C freigesetzt wird und die Heizung stoppt.
(6) Einfache Einstellung der Prüfparameter. Temperaturbereich 0­120°C, Wechselspannungsbereich
500 ~ 2200V, Gleichspannungsbereich von 300 ~ 500V.
(7) Die Verwendung eines großen LCD-Displays mit Hintergrundbeleuchtung, klarem Display.Das Gerät kann die Prüfung automatisch durchführen.- Und speichern und drucken Sie automatisch die Testergebnisse.
(8) Echtzeituhr, Prüfdatum und -zeit können mit den Prüfergebnissen gespeichert, angezeigt und gedruckt werden.
(9) Funktion zur Kalibrierung der Leerelektrodenbecher.Messen Sie die elektrische Kapazität und den dielektrischen Verlustfaktor der leeren Elektrodenbecher, um den Reinigungs- und Montagezustand der leeren Elektrodenbecher zu beurteilen.Die Kalibrierdaten werden automatisch gespeichert, um eine genaue Berechnung der relativen Kapazität und des Gleichstromwiderstands zu erleichtern.

Technische Parameter
