IEC 60247 ISOLATION OIL DIELECTRIC LOSS AND RESISTIVITY TESTER (Tester für die Auflösung und Auflösung von Isolieröl)

EinleitungDielektrische Verluste und Widerstandswerte von Isolieröl

Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instrumentsEs entspricht vollständig den nationalen Normen GB/T 5654-2007 und DL/T421 Strom.
Leistungsstandard DL/T421; die interne Integration von Ölbecher für dielektrische Verluste, Temperaturregler, Temperatursensor, dielektrische Verlustprüfbrücke, Wechselstromversorgung, Standardkondensator,hoher Widerstandstester, usw.
Teststromversorgung, Standardkondensator, hoher Widerstandsmesser, Gleichspannungs-Hochspannungsquelle und andere Hauptkomponenten.
Der Heizteil verwendet die fortschrittlichste Hochfrequenz-Induktionsheizungsmethode, die die Vorteile hat, dass zwischen Ölbecher und Heizkörper kein Kontakt besteht, einheitliche Heizung,schnelle Geschwindigkeit und bequeme Steuerung.
Bequeme und andere Vorteile. Die Wechselstromversorgung verwendet die Umwandlungsmethode AC-DC-AC, wodurch die Schwankungen der Stromspannung und -frequenz am Dielektrikum wirksam vermieden werden
Auch wenn der Generator Strom erzeugt, kann das Gerät auch richtig arbeiten.
Gasgefüllter Dreipol-Kondensator, dessen dielektrischer Verlust und Kapazität nicht durch Umgebungstemperatur und Luftfeuchtigkeit beeinflusst werden,Gewährleistung der gleichbleibenden Genauigkeit des Messgeräts nach langer Nutzung.
Dadurch wird sichergestellt, dass die Genauigkeit des Messgeräts auch nach langem Gebrauch konstant bleibt.

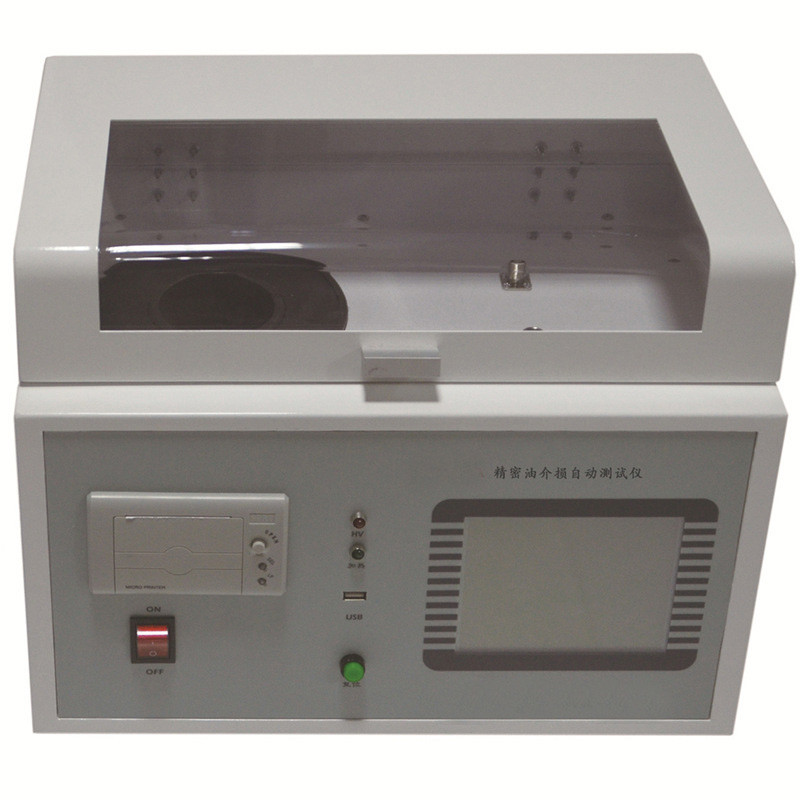

Das Gerät ist mit einem großen Bildschirm (320 × 240) mit Touchscreen-Display und der internen digitalen Technologie, allen intelligenten automatischen Messungen und mehreren Messmodi ausgestattet.
(320 × 240) Touchscreen-Display, vollständiges chinesisches Menü, jeder Schritt hat eine chinesische Anforderung, die Testergebnisse können ausgedruckt werden.
Der Betreiber benötigt keine fachliche Ausbildung, um ihn geschickt bedienen zu können.

Eigenschaften

(1) Der Ölbecher hat die Struktur von drei Elektroden gemäß der nationalen Norm GB/T5654-20077/IEC 60247 mit einem Polabstand von 2 mm.die den Einfluss von Stray Capacitance und Durchfallleckage auf die Ergebnisse der dielektrischen Verlustprüfung beseitigen kann.
(2) Das Gerät verwendet mittelfrequente Induktionsheizung und PID-Temperaturregelung Algorithmus.einheitliche Heizung, schnelle Geschwindigkeit und bequeme Steuerung, so daß die Temperatur innerhalb des vorgegebenen Temperaturfehlerbereichs streng kontrolliert wird.
(3) Der interne Standardkondensator besteht aus einem SF6-gasgefüllten Drei-Elektroden-Kondensator, dessen dielektrische Leistung und -verlust nicht durch Umgebungstemperatur und Luftfeuchtigkeit beeinflusst werden.so dass die Genauigkeit des Messgeräts auch nach langer Benutzung gewährleistet ist.
(4) Die Wechselstromversuchsanlage verwendet die Umwandlungsmethode AC-DC-AC, wodurch der Einfluß von Versorgungsspannung und Frequenzschwankungen auf die Genauigkeit der Dielektrikprüfung wirksam vermieden wird.auch wenn der Generator Strom erzeugt, kann das Gerät auch ordnungsgemäß funktionieren.
(5) Perfekte Schutzfunktion: Bei Überspannung, Überstrom und Hochspannung kann das Gerät die Hochspannung schnell abschalten und eine Warnmeldung ausstrahlen.Wenn der Temperatursensor ausfällt oder nicht angeschlossen ist, wird eine Warnmeldung ausgegeben.
Im mittelfrequenten Induktionsheizofen befindet sich ein Temperaturbegrenzungsrelais, das bei einer Temperatur von mehr als 120°C freigesetzt wird und die Heizung stoppt.
(6) Einfache Einstellung der Prüfparameter. Temperaturbereich 0­120°C, Wechselspannungsbereich
500 ~ 2200V, Gleichspannungsbereich von 300 ~ 500V.
(7) Die Verwendung eines großen LCD-Displays mit Hintergrundbeleuchtung, klarem Display.Das Gerät kann die Prüfung automatisch durchführen.- Und speichern und drucken Sie automatisch die Testergebnisse.
(8) Echtzeituhr, Prüfdatum und -zeit können mit den Prüfergebnissen gespeichert, angezeigt und gedruckt werden.
(9) Funktion zur Kalibrierung der Leerelektrodenbecher.Messen Sie die elektrische Kapazität und den dielektrischen Verlustfaktor der leeren Elektrodenbecher, um den Reinigungs- und Montagezustand der leeren Elektrodenbecher zu beurteilen.Die Kalibrierdaten werden automatisch gespeichert, um eine genaue Berechnung der relativen Kapazität und des Gleichstromwiderstands zu erleichtern.

Technische Parameter

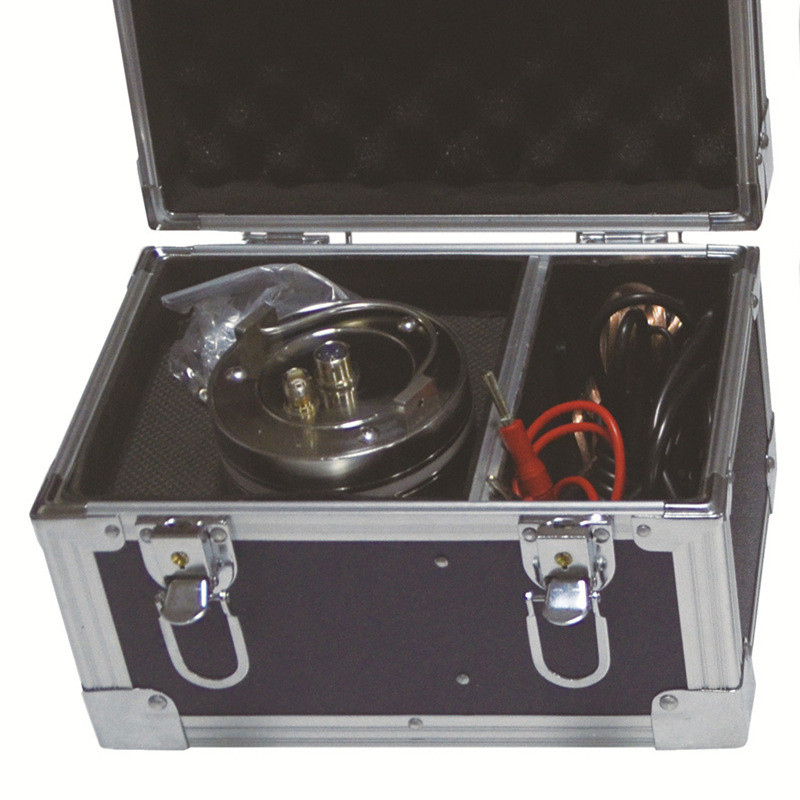

he Haupttechnische Parameter der Ölbecher

(1) Abstand zwischen Hochdruck und Niederdruck 2 mm
(2) Leere Tasse elektrische Kapazität 60 ± 2PF
(3) Maximale Prüfspannung Industriefrequenz 2000V
(4) Dielektrische Verluste bei leeren Bechern tgδ<1×10-4
(5) Flüssigkeitsmenge ca. 40 ml
(6) Elektroden aus rostfreiem Stahl
(7) Volumen 70 mm ((D) × 120 mm ((H)
