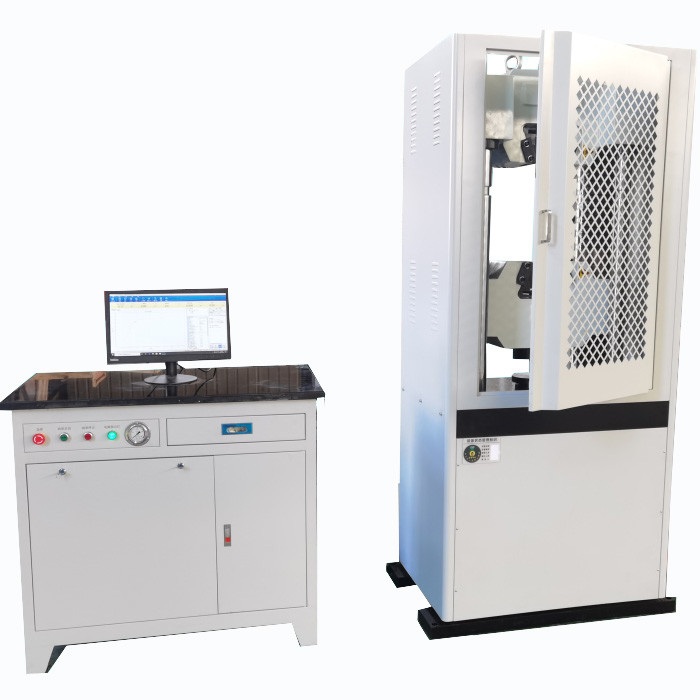

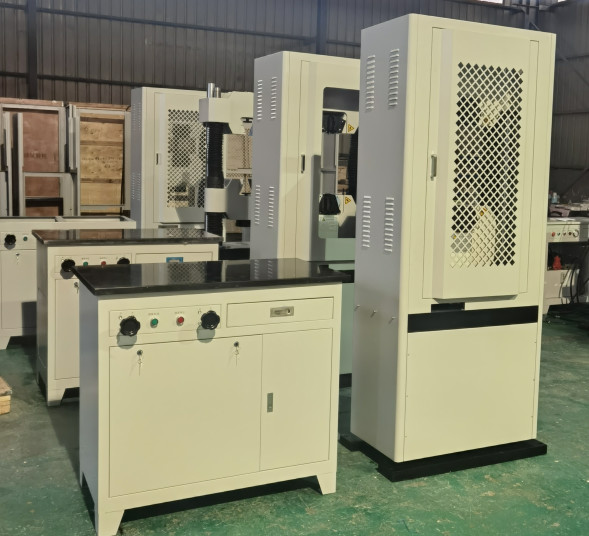

1000KN Hydraulische Universalziehmaschine

Beschreibung

Dieses Produkt ist die ideale hochwertige Prüfgeräte für wissenschaftliche Forschungseinrichtungen, Universitäten und Hochschulen, Metallurgie, Maschinenbau,Heizkessel und Luft- und Raumfahrtunternehmen und -institutionen. Die Modellreihe verwendet eine hydraulische Belastung, einfach zu bedienen, stabile Leistung, sicher und zuverlässig.1-2010 "Testmethoden zur Prüfung der Zugfestigkeit von Metallmaterialien bei Raumtemperatur", und kann für Experimente nach GB, ASTM, DIN, ISO, JIS, BS und anderen Normen verwendet werden.

Mechanische Prozessstruktur

1Der Hauptbetrieb der Prüfmaschine nimmt die Zylinderstruktur an, der Zugraum befindet sich über dem Hauptbetrieb, die Kompression, Biegung,Schere und sonstige Prüfflächen befinden sich unterhalb des Hauptbaukabels zwischen Mittellügel und Tisch., durch die Bewegung des mittleren Strahls, um den Prüfraum, den Tisch und den Zylinder mit hartem Kontakt, mittlerem Druck auszugleichen Kolben, der Kolben ist immer in der Mitte des Zylinders,Verringerung der Reibung zwischen Zylinder und Kolben, so dass die experimentelle Genauigkeit höher ist, der Kraftwert genauer ist. Überwinden Sie den traditionellen Prozess des kugelförmigen Kontakts zwischen Tisch und Kolben, theoretisch orientiert.Auf diese Weise wird die Stabilität der mechanischen Eigenschaften des Produkts gewährleistet..

2Die Strukturteile der Hauptmaschine sind nach Wärmebehandlung und Präzisionsbearbeitung aus Gusseisen hergestellt.und die Säulen und Getriebeteile sind aus hochwertigem Stahl aus Legierung, die strikt geprüft und fein zusammengebaut werden, so daß die gesamte Maschine nicht nur eine starke Gesamtsteifigkeit, sondern auch eine gute Stabilität aufweist.Die Haupt- und Hilfsölflaschen werden mit einer leeren Ölfolie versiegelt., kein Ölleck, und der mittlere Ölzylinder aus Zusammensetzung wird an den Kiefern zur direkten Schubspannung verwendet,die die Mängel des leichten Schiebes und der leichten Verformung der Palettenverkleidungsklammblockstruktur überwindet, und das Be- und Entladen ist sehr bequem und langlebig.

Kontroll- und Messsystem

1.die Maschine verwendet für die Steuerung und Messung ein volldigitales Schlusskontrolle-System und über den Computer für die dynamische Anzeige des Prüfverfahrens und der Prüfkurve und die Datenverarbeitung,Nach der Prüfung kann durch das Grafikverarbeitungsmodul für die Datenwiederanalyse und -bearbeitung erweitert werden, um die Vorschriften vieler Länder über die Zugfestigkeit von Metallen in den verschiedenen Standardprüfungen zu erfüllen, aber auch in Übereinstimmung mit den Industriestandards, um die Zugfestigkeit, Kompression, Biegung,Scheren und andere Arten von verschiedenen Materialien oder Erzeugnissen, Kompression, Biegung, Scheren und andere Prüfungen, Steuerungssystem mit Kraftregelung, Verformungskontrolle, Verschiebungskontrolle drei Steuerungsarten im Prüfverfahren,Die drei Steuerungsmodi können nach dem eingestellten Programm problemlos gewechselt werden..

2.die Software kann automatisch ReH (obere Ertragsfestigkeit), ReL (niedrigere Ertragsfestigkeit), Rp0,2 (spezifizierte nichtproportionelle Erweiterungsfestigkeit), Rt0,5 (spezifizierte Gesamterweiterungsfestigkeit) ermitteln,Rm (Zugfestigkeit), E (Elastizitätsmodul) und mehr als 20 erforderliche Prüfdaten. Es kann auch gleichmäßige Kraftbelastung, gleichmäßige Verformung, gleichmäßige Verschiebung und andere Prüfbedingungen erreichen;

3.Genaue und perfekte Datenanalysefunktion, bei der die Analyse und Berechnung des Tests durch Mensch-Computer-Interaktion erfolgt

Der mechanische Leistungsindex des Materials kann auch manuell in den Analyseprozess eingegliedert werden, um die Genauigkeit der Analyse zu verbessern.

4Die Prüfdaten werden in einer Datenbank verwaltet und alle Prüfdaten und Kurven werden automatisch gespeichert.

5.eine spezielle geschlossene Steuerung von Verschiebung, Verformung, Kraft und Geschwindigkeit realisieren und während der Prüfung flexibel

Änderung der Prüfgeschwindigkeit und der Prüfkurve, um das Prüfprogramm flexibler und schneller zu gestalten;

6.Mehrschichtsschutz: mit Software- und Hardware-Zwei-Stufen-Schutzfunktion, kann die Überlastung der Prüfmaschine realisieren

Überstrom-, Überspannungs-, Unterspannungs-, Übergeschwindigkeits-, Grenz- und andere Sicherheitsschutzverfahren;

7.Test-Software für eine Reihe von offenen Programmierschnittstellen reserviert, der Benutzer kann eigene benutzerdefinierte spezielle Testmethoden schreiben, die Standardimplementierung von GB, ISO und anderen Teststandards;reserviert für einen offenen Datenoberflächenübertragungsanschluss, der Benutzer die Netzwerkdaten später einfach hochladen kann, sowie Software-Upgrades.

Technischer Parameter
