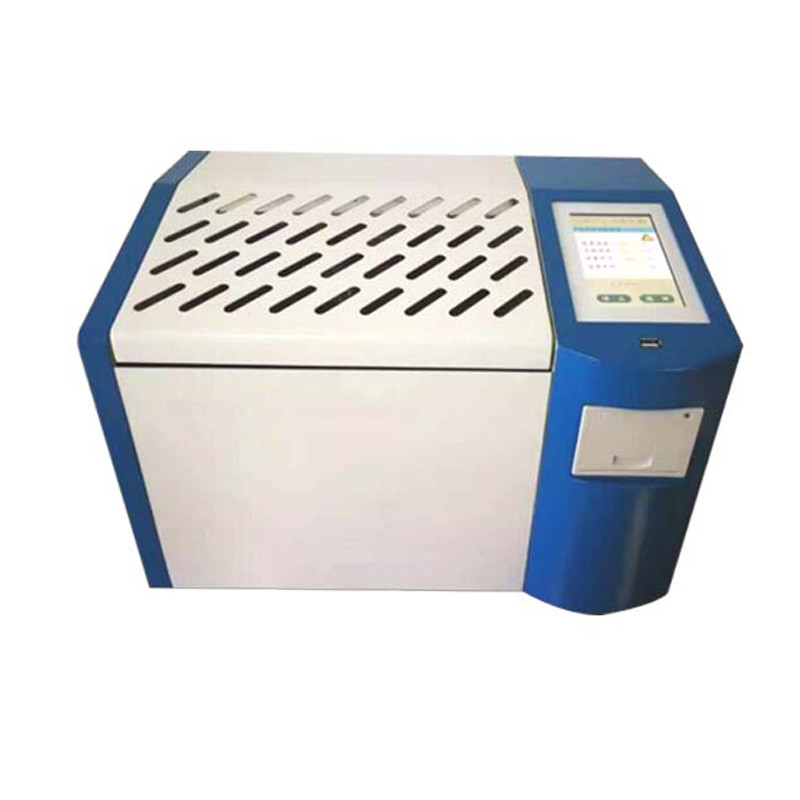

IEC 60247 ISOLATION OIL DIELECTRIC LOSS AND RESISTIVITY TESTER (Tester für die Auflösung und Auflösung von Isolieröl)

EinleitungDielektrische Verluste und Widerstandswerte von Isolieröl

The automatic oil dielectric loss and volume resistivity tester conforms to GB/T5654 standard and is used to determine the dielectric loss factor and volume resistivity of insulating materials that are liquid at the test temperature.
Es wird verwendet, um den dielektrischen Verlustfaktor und die Volumenwiderstandsfähigkeit von Isolierstoffen in flüssiger Form bei Prüftemperatur, einschließlich Isolierflüssigkeiten wie Transformatoren, zu bestimmen.Kabel und andere elektrische Geräte. kann in
Elektrizität, Erdöl, chemische Industrie, Rohstoffinspektion und wissenschaftliche Forschung und andere Abteilungen.

Eigenschaften

1, mittelfrequente Induktionsheizung, Raumtemperaturheizung zur Temperaturkontrolle (90 °C)
Und die konstante Temperatur automatische Messung nur 15 Minuten
2, Messen Sie gleichzeitig Öldielektrisches Verlust und Volumenwiderstand oder wählen Sie eine
3, übernehmen große Bildschirm-LCD-Display, folgen Sie einfach dem chinesischen Menü
Anforderung, geben Sie den Befehl ein, das Instrument kann automatisch arbeiten
4, mit Kommunikationsfunktion, kann Computer für die Echtzeitüberwachung konfigurieren.
Dynamische Beobachtung des Öldilektrverlustwerts bei Öltemperaturänderungen und dargestellt als Grafik
5, Automatische Anzeige der Messergebnisse und Datendruck und -speicherung
6, mit Schutz vor Überspannung, Überstrom, Kurzschluss und Hochspannung
Anzeigt, hat auch die Alarm prompt Funktion

Technische Parameter

Volumetrische Widerstandsmessspannung: DC500V ± 10%
- Volumenwiderstandsbereich: 2,5 × 10 6 × 2 × 10 13Ω.m
- Genauigkeit: größer als ± 10%
- Widerstandsmessbereich: 2M ∆ 2TΩ
- Messbereich für die Dissipation: 0,00001
- Auflösung des dielektrischen Verlustwerts: 0.00001
- Kapazitätsmessbereich: 10,0 pF/200,0 pF
- Auflösung des Kapazitätswerts: 0,01 pF
- Leere Becherkapazität: 60 ± 5 pF
- Messgenauigkeit des Dissipationswerts: ± (1% Messwert + 0,02%)
- Messgenauigkeit des Kapazitätwerts: ± (1% Leswert + 1pF)
- Betriebsstromversorgung: 220 V AC ± 10%, 50 Hz
- Mess- und Kontrolltemperaturbereich: Raumtemperatur ~ 119,9 °C
- Mess- und Kontrolltemperaturstabilität: ± 0.5
- Relative Luftfeuchtigkeit: ≤ 85%
- Messspannung für die Dissipation: 1,5 kV, 2,0 kV, 2,5 kV (konventionell)
(2.0 kV) (positiver Anschluss) - Umgebungstemperatur: -5°C~50°C
- Abmessungen: 480 mm × 400 mm × 420 mm
- Gewicht: 25,7 kg
