Produktinformationen

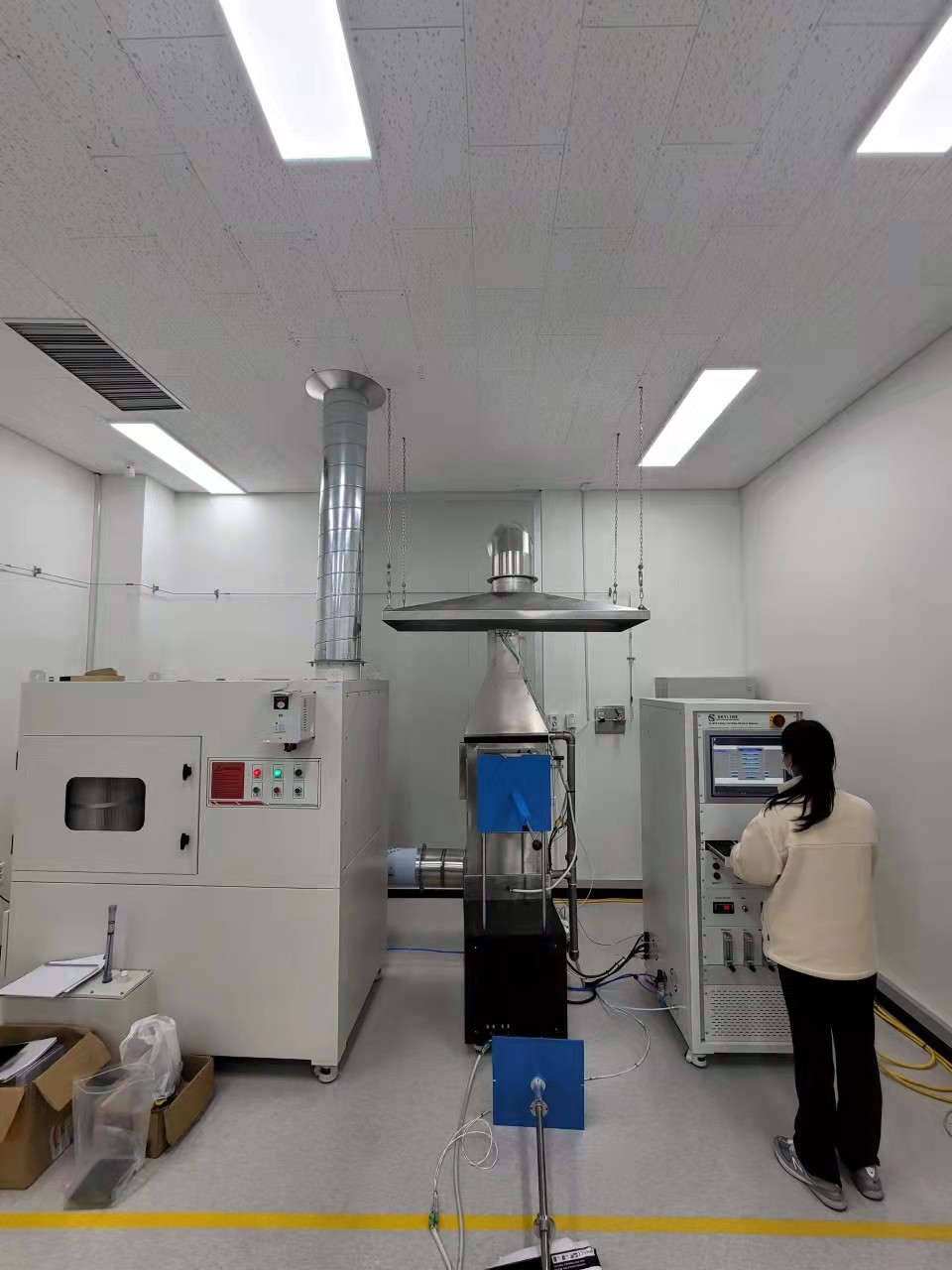

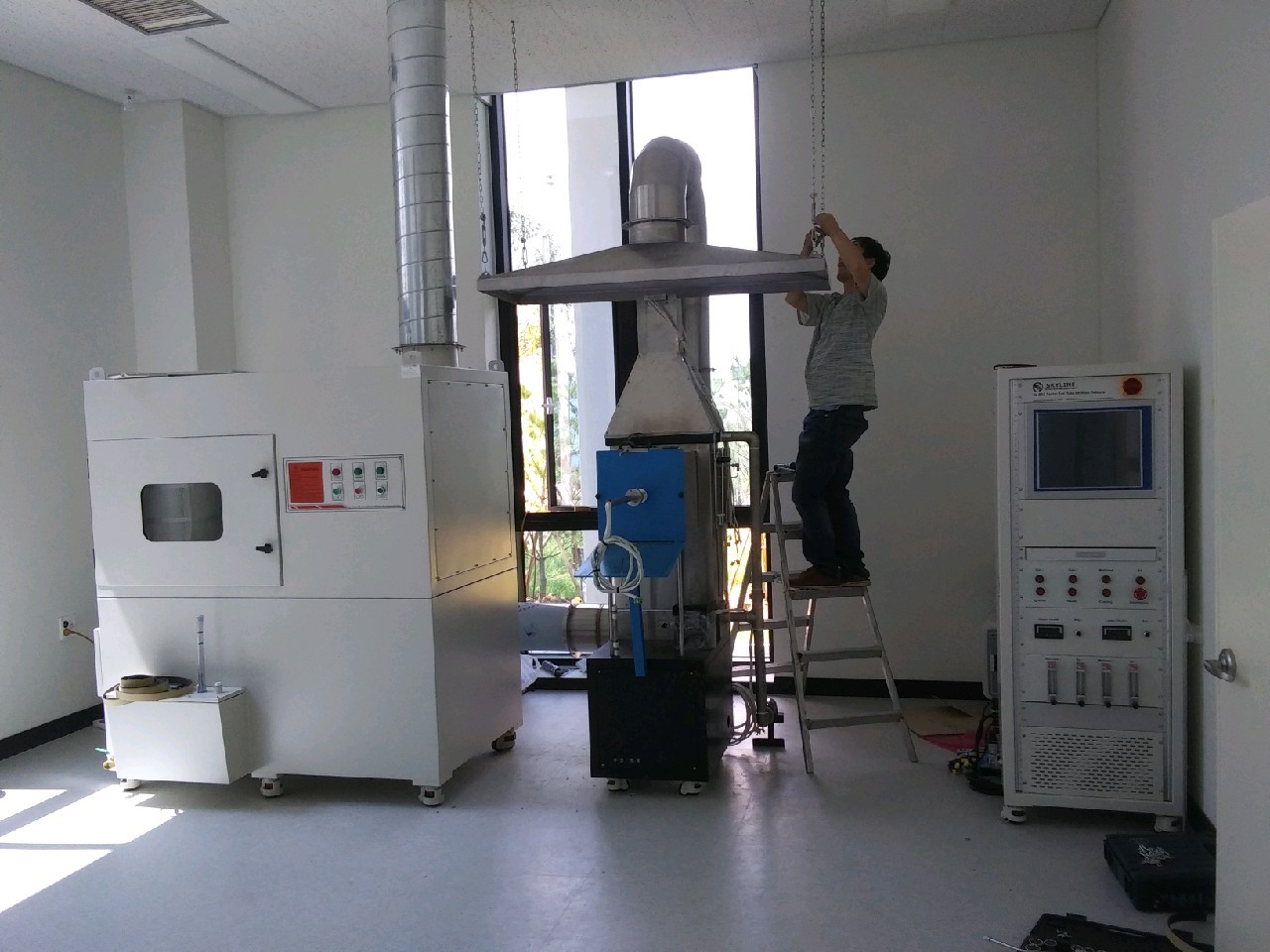

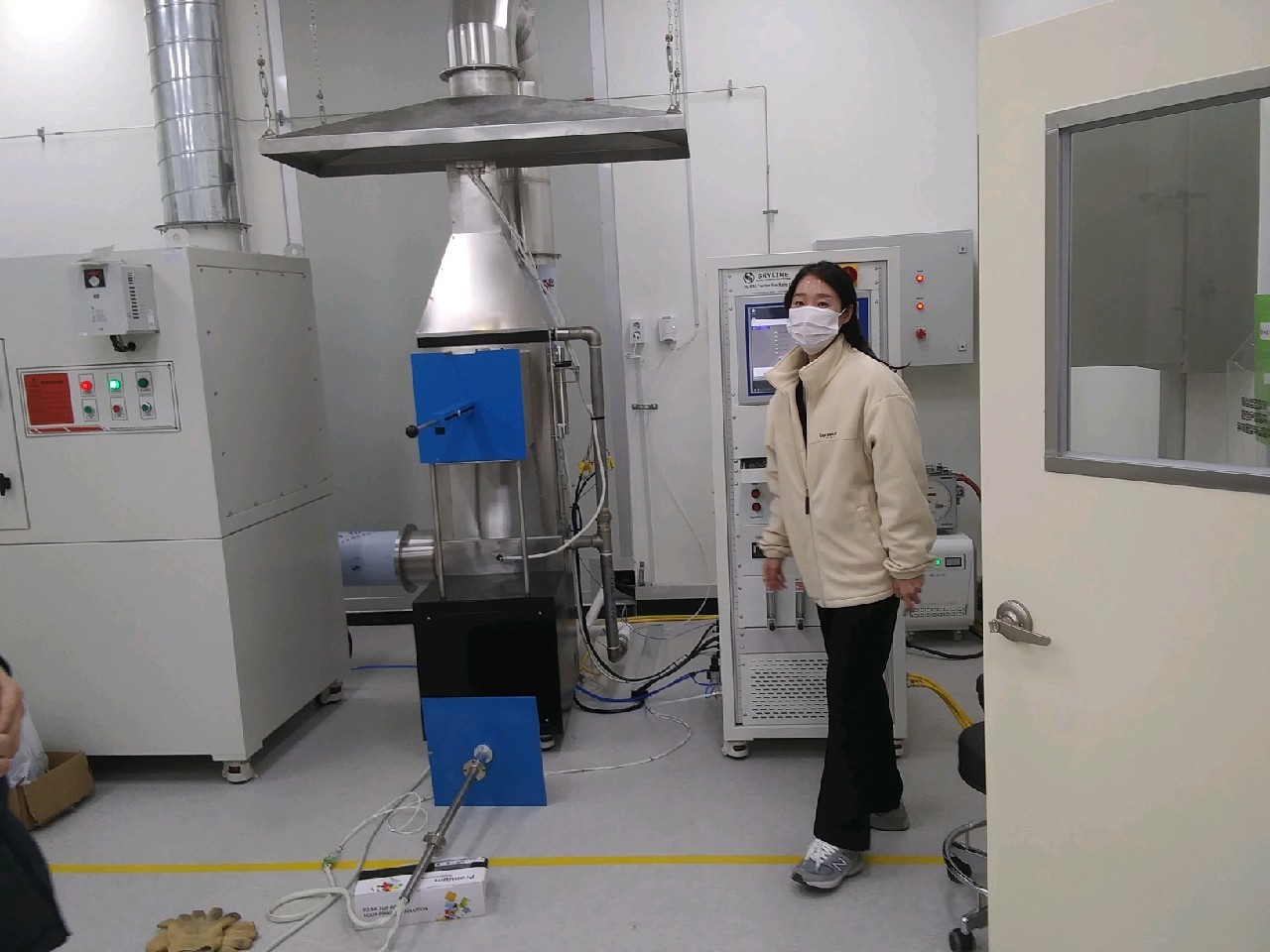

Der von der FAA der Federal Aviation Administration der Vereinigten Staaten zugelassene OSU-Wärmefreisetzungsmessgerät wurde ursprünglich 1972 von Smith von der Ohio State University entwickelt.und wurde später ein von der FAA ausgewiesenes Verbrennungsprüfgerät zur Prüfung der Wärmeabgabe von LuftfahrtmaterialienDie Prüfstandards sind FAR Teil 25 Anlage F Teil IV, Airbus AITM 2.00. 06, Boeing BSS 7322.
Spezifikation
A. Haupteinheit
1. OSU Haupteinheit (1 Satz)
1) Abmessungen des Geräts:760mm (W) x 1850mm x (H) x 850mm (D)
2) Prüfkammer
- die Strahlungswärmequelle und sorgen dafür, daß die Wärmeflussdichte 35±0,5 kW/m beträgt2
- Dies bestimmt, ob das Material den Anforderungen der FAR 25.853 entspricht
- Vier Siliziumkarbid-Elemente Typ LL 508 mm x 16 mm mit Nennwiderstand 1,4 Ohm als Wärmequelle mit korrosionsbeständigem Edelstahlgehäuse
- Ein Reflektor aus Edelstahl befindet sich hinter den Elementen
- vor den Elementen eine abgeschnittene Diamantmaske aus Edelstahl, die eine gleichmäßige Wärmeflussdichte über die Fläche der vertikalen Probe von 151 × 151 mm gewährleistet
- Wandmontage für die Beleuchtung der oberen Piloten- und Kalibrierbrenner
- Doppelglobalen Leistungsregler für eine einfache Anpassung der Einheitlichkeit des Wärmeflusses
- Ober- und Unterpilotenbrenner (mit Funkenzündung) und Kalibriergasbrenner für Methan
- Thermopile zur Messung der Wärmefreisetzung mit fünf heißen Thermoelementen in der Schornsteine und fünf kalten Thermoelementen in der Luftkammer
3) Probenhalter (1 Satz)
- Zwei Probenhalter
- Jeder Musterhalter ist aus Edelstahl gefertigt
2. Luftverteilungssystem ((1 Set)
- Lufttemperatur 21-24°C
- Luft mit einer Durchflussgeschwindigkeit von 0,043 m3/sec oder mehr
- quadratisch geformte kreisförmige Plattenöffnung 0,5 ± 0,1 mm
- in einem kreisförmigen Rohr mit einem Durchmesser von 38 ± 1 mm
- Der Luftzufuhrspülkörper am Fuße des pyramidenförmigen Abschnitts soll 48 gleichmäßige Raumlöcher haben.
B. Zubehör
1. Steuerungseinheit ((1 Satz)
- Kalibrierungsstromsteuerung
- Unterer Brennerzündung

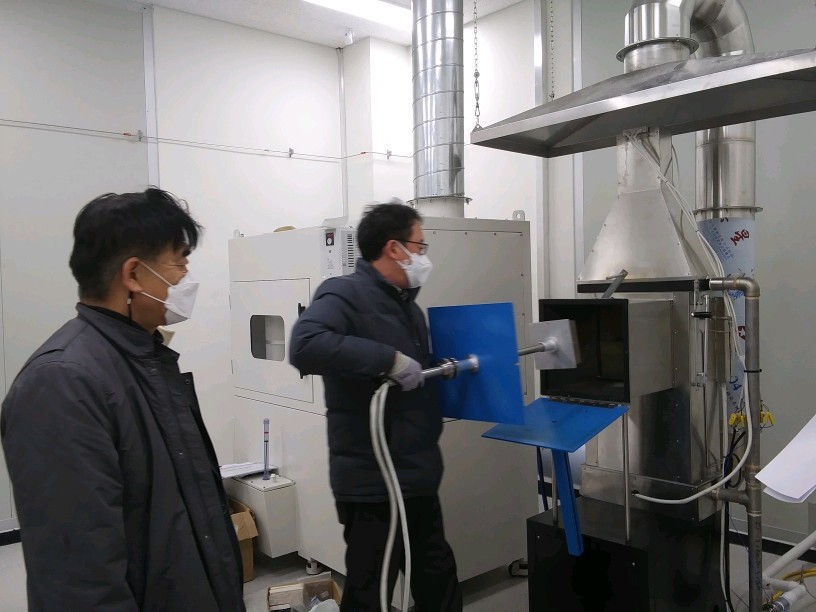

- Kalibrierungswärmefluss: Kalibrierungswärmeflussmesser sind zwei wassergekühlte Wärmeflusssensoren zur Messung der Wärmeflussdichte in der Mitte und in jeder Ecke geliefert
2. Computersystem ((1 Satz)
- CPU: Pentium 4 mit 3,0 GHz oder mehr
- RAM: 512 MB oder mehr
- Festplatte: 80 GB oder mehr
- Bildschirm: 17 ̊ LCD oder mehr
- Drucker: Laserstrahl
- Software: Windows XP oder höher
