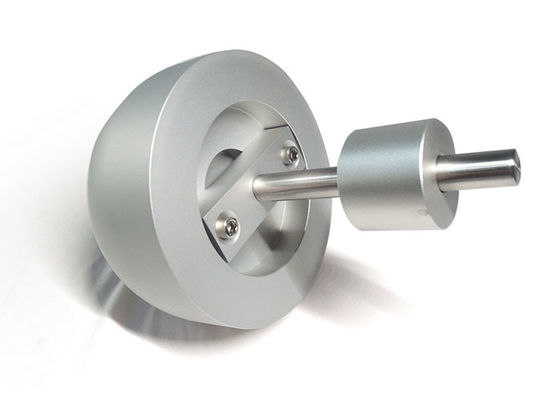

Auswirkungs-Kopf ISO 8124-4 von den Schwingenelementen (ohne Beschleunigungsmesser)
Produktinformation
Test Massen, aus einem Aluminiumbereich oder ein Halbbereich des Radius bestehend 80 Millimeter ± 3 Millimeter und eine Gesamtmasse
(einschließlich Beschleunigungsmesser) von 4,6 Kilogramm ± 0,05 Kilogramm. Das auswirkende Teil zwischen der Oberfläche schlug und
Beschleunigungsmesser ist homogen und von den Lücken frei. Die Kabel, die an den Beschleunigungsmesser werden es tun angeschlossen werden
seien gesetzt Sie, sodass der Effekt auf die Masse der Testmasse herabgesetzt wird
Prüfnorm
ISO8124-4 6.4.1
Verfahren
Bauen Sie zusammen und installieren Sie das in Übereinstimmung mit den Anweisungen geprüft zu werden Schwingenelement, des Herstellers.
Verschieben Sie das Schwingen mit den Durchschnitten der Suspendierung, die mit dem Schwingen und am Maximum geliefert worden ist
diese Höhe die Erlaubnis. Wenn Seile oder Kabel die Durchschnitte der Suspendierung sind, müssen möglicherweise sie herein ausgedehnt werden
Auftrag, zum der glatten Reise zu erlauben, wenn das Schwingen während des Tests freigegeben wird. Wenn Sie gebraucht werden, wenden Sie eine Last von zum Beispiel an
5 Kilogramm zum Ende jedes Seils oder Kabels und es für 6 h oder bis die Seile oder die Kabel zu lassen sind gerade gerichtet worden.
Justieren Sie alle Teile der Einrichtung, damit die verschiebenden Ketten für die Testmasse zu den Durchschnitten von parallel sind
Suspendierung für das Schwingenelement.
Verschieben Sie und justieren Sie die Testmasse damit die Kontaktstelle des Schwingenelements und die Mitte des Tests
Massen seien Sie in der gleichen Horizontalebene wie der Schwerpunkt des Testmass. Garantieren Sie dass die Ketten für Test
Massen werden nicht verdreht und dass die Testmasse in einer vertikalen Linie hängt.
Fügen Sie ein Indexkennzeichen zur Seite von Schwingenelementen hinzu, die durch Ketten, Seile gestützt werden, Kabel oder andere
nicht-steife verschiebende Elemente. Das Indexkennzeichen ist möglicherweise auf irgendeinem Teil des verschobenen Mitgliedes, das ist
sofort unterhalb des Drehpunkts in der frei-hängenden Ruhestellung.
Schwingenelemente, die durch Ketten, Seile, Kabel oder andere nicht-steife verschiebende Elemente gestützt werden, sind
angehoben entlang ihren Bogen der Reise bis die Seitenansichtprojektion einer Gerade durch den Drehpunkt und den Index
Kennzeichenformen ein Winkel von 60° ± 1° mit der Vertikale. Sobald das verschobene Mitglied in die Testposition gezüchtet wird,
etwas Biegung wird in den verschiebenden Elementen produziert. Justieren Sie die verschobene Mitgliedsposition auf
bestimmen Sie diese Biegung, die eine stabile Flugbahn liefert.
