100V 50A Batterimodule und PACK-Inspektionssystem Laborprüfgeräte

100 V, 50 A Batterimodule und PACK-Inspektionssystem

Produktbeschreibung der Labortestgeräte:

1. Leistungssimulationsprüfung der Batterie, Multiplikatorprüfung.

2. Zykluslebenszeitprüfung.

3, Leistungs-, Kapazitäts- und Energietests.

4, Virtuelle Gruppierung von Leistungssäulen: Anpassung der Lade- und Entladekurve, Prüfung und Bewertung der Batteriekonsistenz.

5, Hochmultiplier-Lad- und Entladekapazitätstests.

6Tests der Modulreihe der Strombatterien und Energiespeicherbatterien: Einzelzellspannung, Einzelzelltemperaturüberwachung (Hochspannungsausrüstung).

Funktionsmerkmale (einige Funktionen müssen angepasst werden):

1, Hochleistungsladungs-Entladungstestplattform, speziell für Batteriemodule mit hoher Leistungsdichte (Packs) entwickelt.

2, mit einem modularen, zweistufigen, hochfrequenten Isolationsmodul für AC/DC und DC/DC, kombiniert mit einem leistungsfähigen, mehrkanaligen 24-Bit-ADC-Analog-Digital-Conversion-Chip mit niedrigem Temperatur-Drift,Die Genauigkeit im Gleichgewichtszustand ist höher als bei herkömmlichen Geräten..

3, hohe Leistungsdichte des Systems mit Mehrkanalintegration und Energiewiederherstellungsfunktion.

4, HMI-Betrieb, eine intelligente automatische Kalibrierung mit einem Schlüssel.

5, Anpassungsfähigkeit mehrerer BMS, Unterstützung von Ladung/Entladung am gleichen/anderen Port, Unterstützung von Relais/MOS-BMS-Schema; Unterstützung der unabhängigen CAN- und RS485-Kommunikationserweiterung; Unterstützung der DBC-Konfigurationsfunktion.

6Fernsteuerung des oberen Computers über Ethernet, parallele Verbindung von Kanälen, Unterstützung für Impuls- und Arbeitszustandsimulation.

7, Mensch-Maschine-Schnittstellen-Design, Systemfunktionen sind einfach und einfach zu bedienen; unterstützen eine Reihe von benutzerdefinierten Einstellungen; ausgestattet mit regelmäßiger Kalibrierung automatischer Erinnerungsservice.

Systembeschreibung der Labortestgeräte

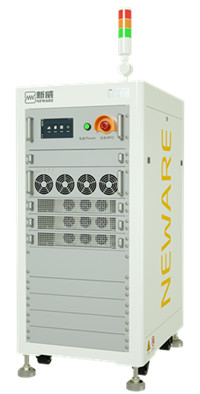

CE-6000 Module&PACK ist ein hochpräzises Lade-/Entladegerät, das für die Prüfung von Batteriepaketen mit hoher Leistung entwickelt wurde, mit hoher dynamischer Reaktionsgeschwindigkeit, hoher stabiler Genauigkeit,flexible Konfiguration mehrerer Kanäle, etc. Es unterstützt Pulstests, Zykluslebenszeitprüfungen und Simulationsprüfungen der Arbeitsbedingungen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,; er verwendet eine bidirektionale Hochfrequenz-Gleichstrom-Konvertierungs-Topologie in Kombination mit einem hochleistungsfähigen 24-Bit-Mehrkanal-AD-Konverter-Chip,mit einer höheren Probenauflösung als herkömmliche Einfachgeräte.

Dreiphasiges AC-DC-Modul

• Dreiphasen-Null-freies Design: Ein fortgeschrittenes Dreiphasen-Null-freies Design wird übernommen.und die Busspannung ist durch ausgereifte und zuverlässige dreiphasige Brücken-PFC-Schaltung stabil, um der Nachfrage nach schneller Reaktion gerecht zu werden;
• Hohe Leistung und niedrige Harmonik: bidirektionale Leistungsfaktor> 0.99, niedrige Stromharmonik < 5%, an verschiedene schwierige Stromnetze angepasst und der Wechselrichter zuverlässig an das Netz angeschlossen;
• Soft-Switch-Design: kombiniert mit ausgereiftem und ausgezeichnetem Soft-Switch-Design, realisieren zweiwege Hochfrequenz-Isolation, zweiwege Energiefluss, hohe Effizienz und Energieeinsparung,und hohe Energiedichte;
• Starke Kompatibilität: ausgezeichnete elektromagnetische Kompatibilität, zuverlässigere und effizientere Module.

Zwei-Richtungs-Gleichstrommodul

• BUCK-BOOST-Schaltung übernehmen: effiziente und zuverlässige BUCK-BOOST-Schaltung übernehmen, um eine schnelle Reaktion von Lade- und Entladung zu erzielen;
• Hochleistungs-LCL-Filterkonstruktion: kombiniert mit einer Hochleistungs-LCL-Filterschaltung, geringer Wellenwirbel, hoher Präzision, unabhängige Steuerung jedes Kanals, parallele Verbindung zwischen Kanal und Modul;
• Erfüllung verschiedener Prüfvoraussetzungen: Die Topologie unterstützt eine flexible Transformation,und kann erweitert werden, um mit verschiedenen Lade- und Entladungsanlagen und Null-Negativdruckentladung kompatibel zu sein, um verschiedene Anforderungen an die Batterieprüfung zu erfüllen.

Liste der Ausrüstungsgegenstände

Datenmanagement und -analyse

Konfigurierungsanforderungen für oberes Computersystem

Instandhaltung der Ausrüstungvon Labortestgeräten
