Laborentflammbarkeits-Testgerät, vertikale Test-Kammer des Behälter-UL1685 für Kabel
Anwendung
Treffen Sie zu, um den Vertikalbehälterfeuertest auf Bestimmung von Werten der Kabelflammenausbreitung und der Rauchfreigabe zu überprüfen, wenn die Kabel einer lodernden Zündquelle unterworfen werden. (Sie ist nichts zum Zweck der Kabel, wie des elektrischen Stroms, der Telekommunikation etc.)
Hauptkomponenten einschließlich
a. Zündquellekontrollsystem
b.Collections-Turm und Rauchabführungskontrollsystem
c.Gas-Druck und Flusskontrollsystem
d.Smoke-Beförderung und Temperaturmessungssystem
e.Flame-Höhenmessungssystem
Technische Parameter

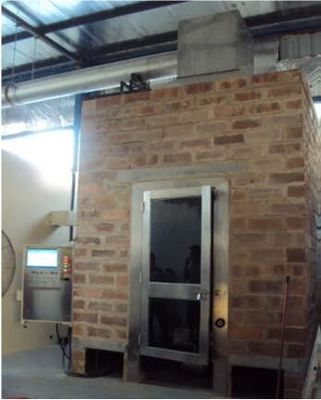

1. Labor: die Wand nimmt Ziegelstein der hohen Temperatur an, wird die Innenseite mit Schwarzem behandelt, und das Wandmaß ist W2438 x D2438 x H3353mm; gemalt
2. Labortür: W0.9- x H2m-Edelstahlrahmen, Hartglastür;
3. Rauch, der Turm sammelt: der Neigungswinkel von 40 Grad, der Würfel ist 914mm; die Filterlänge ist 610mm;
4. Beobachtungsfenster: die Seitenlänge ist 457mm, ist der Abstand von der Unterseite zu Boden 1295mm, und das Recht zur Wand ist 1143mm.
5. Lufteinlauf: 559 x 343mm, 914 x 305mm, 2438 x 343mm;
6. Auspuffrohr: L9000 * Durchmesser 406mm, installiert in den Turm auf der rechten Seite des Würfelsammlungsniveaus;
7. Brennende Leiter: hohe 2400mm, L305 * W25 * D25. Der 299mm Abstand zwischen Quadrat zwei;
8. A: es gibt 242 Loch L341mm * D30mm;
9. Gasfluß: 13.2L/mim, Standarddruck und Temperatur, Massenstromsteuerung des datenflusses;
10. Luftströmung: 76.8L/mim, Standarddruck und Temperatur, Massenstromsteuerung des datenflusses;
11. Flussentdeckung: der DifferenzdruckStrömungsmesser wird benutzt, um die Strömungsgeschwindigkeit des Auspuffrohres zu messen und bietet die Basis für die Kontrolle der Geschwindigkeit des Ventilators.
12. Beförderung: die Silikonfotozelle ermittelt die Rauchdichte der Probe, wenn die Probe gebrannt wird.
13. Flammenhöhe: sichtbares Infrarotlicht in der Realzeit zeigt die gegenwärtige Flammenhöhe an;
14. Spezielle Software: kann den Realzeitrohrleitungsfluß, Rauchdichte, Flammenhöhe und andere Daten zeichnen, um die Kurve zu zeichnen und erzeugt Berichte, kann für Inspektion oder Drucken konserviert werden;
15. Kontrollsystem: Computer + Steuer-Software, Massenströmungsmesser, etc.
Standards
Entsprechend der Klausel 9,6 u. 9,7 von UL1685-2007, UL2556-2007
