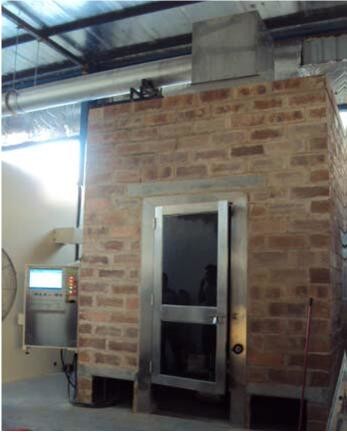

Lab Baumaterialien Entflammbarkeit Tester, UL1685 vertikale Tray Testkammer für Kabel

Laboreinrichtungen zur Prüfung der Entflammbarkeit, UL1685 vertikale Testkammer für Kabel

Anwendung

Hauptkomponenten einschließlich

a. Zündquellenregelungssystem

b.Sammelturm und Abgassteuerung

c.Gasdruck- und Durchflussregelungssystem

d.Rauchdurchlässigkeits- und Temperaturmesssystem

e.Flammenhöhenmesssystem

Technische Parameter

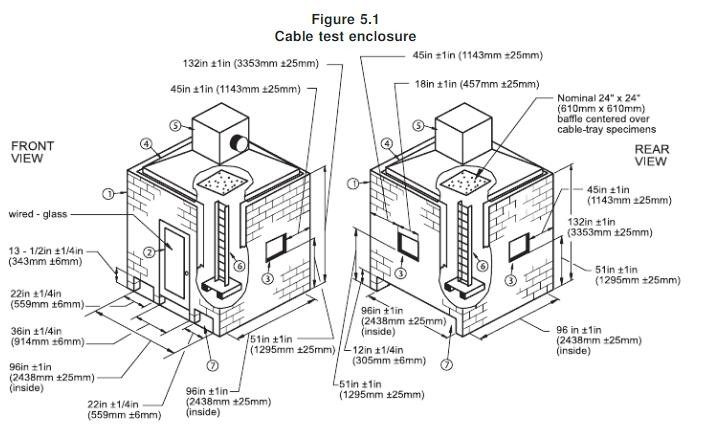

1Laboratorium: Die Wand ist aus feuerfestem Ziegelstein mit hoher Temperatur, die Innenfläche ist schwarz und die Wandmaße W2438 x D2438 x H3353 mm; bemalt

2Labortür: W0.9 x H2m Edelstahlrahmen, gehärteter Glastür;

3. Rauchempfangsturm: Neigungswinkel 40°, Würfel 914mm; Filterlänge 610mm;

4Beobachtungsfenster: Die Seitenlänge beträgt 457 mm, die Entfernung von der Unterseite zum Boden 1295 mm und die Rechte zur Wand 1143 mm.

5Luftdurchgang: 559 x 343 mm, 914 x 305 mm, 2438 x 343 mm;

6Auspuffrohr: L9000 * Durchmesser 406 mm, in den Turm auf der rechten Seite der Würfel-Sammlungsebene installiert;

7. Brennleiter: Höhe 2400mm, L305 * W25 * D25. Die 299mm Abstand zwischen zwei Quadrat;

8A: Es gibt 242 Löcher L341mm * D30mm;

9Gasdurchfluss: 13,2 L/min, Standarddruck und -temperatur, Massendurchflussregelung;

10Luftstrom: 76,8 L/min, Standarddruck und -temperatur, Massenstromregelung;

11Durchflussmessung: Der Differenzdruckdurchflussmesser wird zur Messung der Durchflussgeschwindigkeit des Auspuffrohrs verwendet und bildet die Grundlage für die Steuerung der Lüftergeschwindigkeit.

12Durchlässigkeit: Die Siliziumphotovolle erkennt die Rauchdichte der Probe beim Verbrennen der Probe.

13. Flammenhöhe: Infrarot sichtbares Licht zeigt in Echtzeit die aktuelle Flammenhöhe an;

14. Spezielle Software: kann den Rohrleitungsfluss, die Rauchdichte, die Flammenhöhe und andere Daten in Echtzeit zeichnen, um die Kurve zu zeichnen und Berichte zu erstellen, die zur Inspektion oder zum Drucken gespeichert werden können;

15Steuerungssystem: Computer + Steuerungssoftware, Massenstrommesser usw.

Normen

Nach den Ziffern 9.6 und 9.7 der Norm UL1685-2007, UL2556-2007
