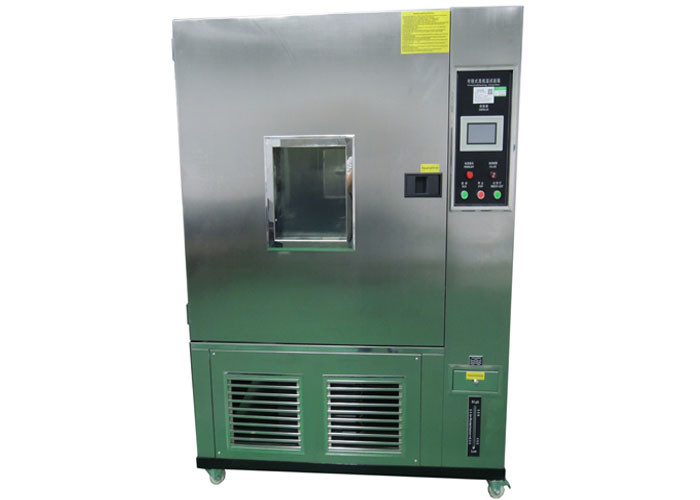

Klimatest-Kammer 1260 L Hoch-niedrige Temperatur-Test-Kammer
Struktur
Die ganze Struktur d.h. Testkasten, Kühlanlage, Klimaanlage, elektrischer Schaltschrank, Kühlgerät als Ganzes, das Kühlgerät ist in der Unterseite des Kastens, elektrisches Steuerteil der Seite der Testkammer, einfach zu benützen.
2 der Kasten:
A) das Ende des Studios im Rohrsandwich, die Verteilung von Heizungen, Abkühlungsverdampfer, Explosionsmotor, Ventilator und andere Geräte;
B), die Testkastenseite mit einem Kabel, das Loch 1, Größe ф50mm verlegt;
C), wird die Testkammer 1mm von der starken Platte Edelstahls SUS304 gemacht. Das Kastenoberteil wird von 1mm starker kalter Platte gemacht
D) bereift Isoliermaterial unter Verwendung des Polyurethanschaums, Stärke 100mm, guter Isolierungseffekt, die Außenseite der Testkammer nicht, tun nicht Kondensation.
E), wird das Studio mit vier justierbaren Maschenfächern ausgerüstet; jede Größe 1400 (Länge) * 600 (Breite) * 375 (Hoch), 4 Schichten
F) der Behälter wird mit einem Kondensatabfluß versehen.

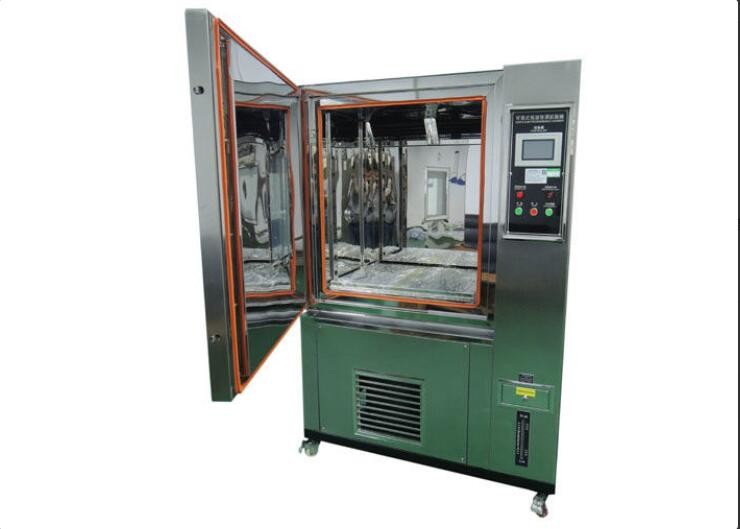

3 die Tür:
Doppelte Tür, Türdichtungen sind benutzte Doppeldrahtsilikonkautschukdichtung;
Beleuchtungsgerät mit 4 Beobachtungen:
Die Tür wird mit einem mehrschichtigen isolierenden Glasbeobachtungsfenster, die Größe von ungefähr ausgerüstet: 300 × 275mm und ein erhitztes Frostschutzgerät. Lampe Halogens 20W A (AC12V) ist auf die Tür der Testkammer installiert.
Hauptspezifikationen
| Innengröße |
600 × × 1400 1500mm (Tiefe × Breite × Höhe) |
| Außenmaße |
× 1800 × 1100 2300mm (Tiefe × Breite × Höhe) |
| Die Temperaturspanne |
0 ℃ | ℃ +30 |
| Die Temperaturschwankungen |
≤ ± 1 ℃v |
| Die Temperatureinheitlichkeit |
≤ ± 3 ℃ |
| Die Temperaturabweichung |
≤ ± 1 ℃ |
| Die Aufstiegs- und Fallrate |
Abkühlende Rate Funktelegrafie | 0 ℃, berechnen 1 ℃/Minute nichtlinear
Heizquote von 0 | +30 ℃, ein Durchschnitt von 3 ℃/von Minute nichtlinear |
| Windgeschwindigkeit |
1,7 | 2.5m/s
Die oben genannten Indikatoren sind im umgebende Temperatur ≤ 25 ℃, Atmosphärendruck, keine Last, keine Lastsbedingungen, von der Kastenwand innerhalb 1/6 Raum gemessenen Tests;
|
| Energie |
über 5.5Kw |
| Stromversorgung |
380V ± 10% V; 50Hz |
Standards
GB/T2423.22-87Nb GJB1032-90 MIL-STD-2164/(E/C)
GB/T2423.4-93 GB/T2423.34-86 GJB150.9-86
