Ausrüstung zur Prüfung der Entflammbarkeit kritischer Strahlungsströme für Bodenplatten

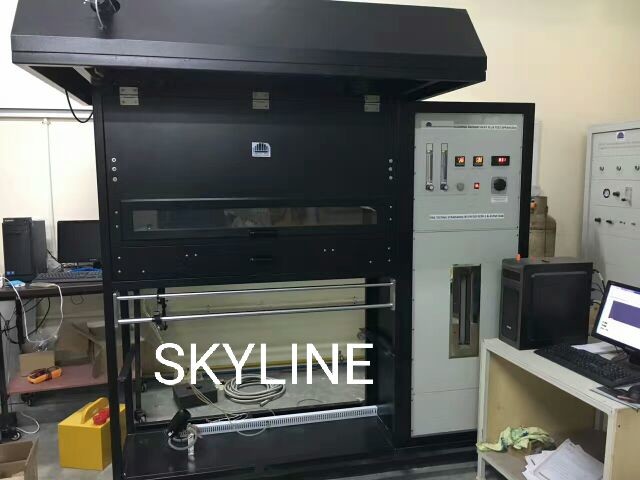

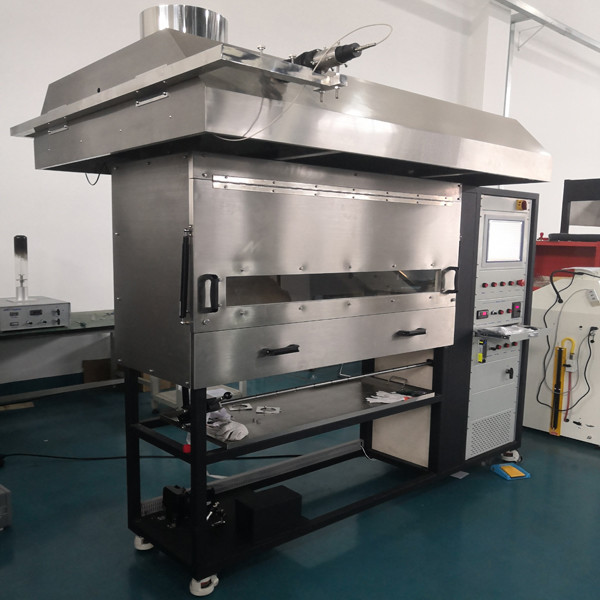

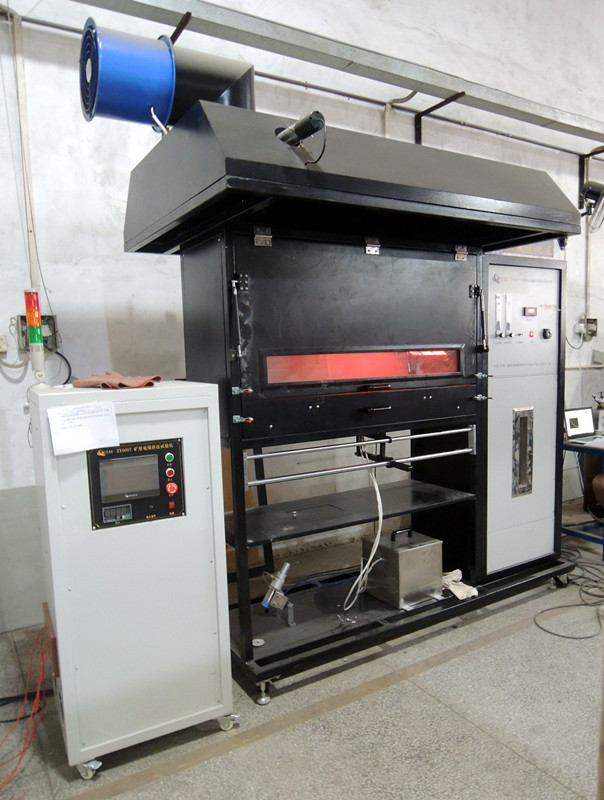

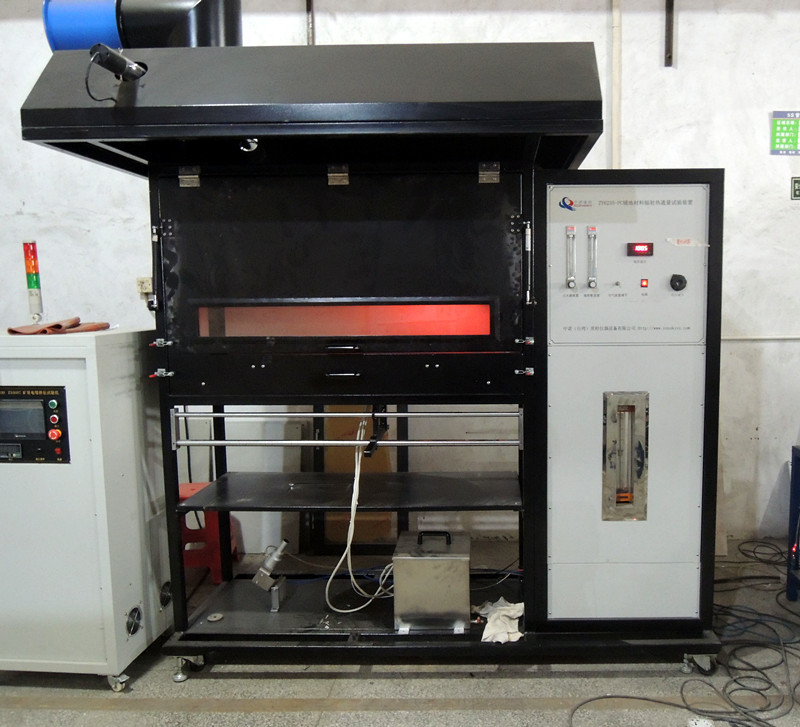

SL-FL05 Radiant Flooring Panel Prüfgerät
Um den kritischen Strahlungsfluss der flachen Horizontalverbreitung und die Rauchdichte des Bodenbelagmaterials während der Prüfung zu messen.
Produktübersicht
Das Prüfgerät SL-FL05 Radiant Flooring Panel ist ein Feuerreaktionsprüfsystem für Bodenbeläge,Messung des kritischen Strahlungsflusses und des Flammenverbreitungsverhaltens unter einer kontrollierten StrahlungswärmequelleEs wird verwendet, um Bodenbeläge wie Teppiche, Holz, Vinyl und Verbundwerkstoffe für die Brandschutzklassifizierung zu bewerten und wichtige Daten über den Zündwiderstand und die Flammenverbreitung bereitzustellen.
Eigenschaften
1Alle Bauteile sind aus Edelstahl, aussehen und sind korrosionsbeständig.
2Die Strahlungsquelle ist eine poröse keramische Wärmeabstrahlplatte von 300 mm*450 mm und 30° geneigt.
3- Der Kalorimeter ist aus den USA importiert, 50 kW/m2;
4. Der Zünderdurchmesser beträgt 0,7 mm, 19/EA, befindet sich im unteren Teil der Mittellinie von jedem 60°;
5Die Standardplatte besteht aus Kalziumsilicat ohne Beschichtungsschicht, die 1050*250 mm groß und 20±1 mm dick ist, und eine Dichte von 850 ± 100 kg/m3.
6Kleine Edelstahl-Zubehörzündung Brenner entzündete Probe.
7. Einflussregelungsventil, präzise Steuerung des Propanflusses;
8. mit einem Luftbläser ausgestattet, der Luft, gemischtes Gas durch das Venturi-Mischgas liefert
Normen
• ISO 9239-1: Brandreaktionsprüfung von Fußboden - Teil 1: Verbrennungsfähigkeit von Fußbodenmaterialien durch Strahlungswärme
• ISO 9239-2: Brandreaktionsprüfung von Fußboden - Teil 2: Prüfung des Flammenverbreitungsstatus unter einem Wärmefluss von 25 kW/m2
• ASTM E 648: Kritischer Strahlungsfluss von Boden - Prüfstandardsystem für die Bodenbedeckung verwendet Strahlungswärmeenergie
• ASTM E 970: Anhand einer Strahlungswärmeenergiequelle, Prüf Isolierung Fußboden Isolierung Standardprüfung für kritischen Strahlungsfluß mit einer Strahlungswärmeenergie
• NFPA 253: Standardprüfmethode für die Verwendung von Strahlungswärmeenergie, Prüfplattenüberlagsystem Kritischer Strahlungsfluss
Technische Parameter
| Höchstbetriebsleistung |
5 kW |
| Zeitgenauigkeit |
< 1 s / h |
| Wärmeflussmesser Messbereich |
(0-15) Kw/m2; (Wärmefluss im Besitz des Kunden)
|
| Genauigkeit des Wärmeflussmessers |
± 0,2 kW/m2 |
| Genauigkeit des Wärmeflussmessers |
< ± 3%; |
| Bereich des Wärmestrahlungspyrometers |
400-600 °C, mit einer Genauigkeit von ± 0,5 °C; |
| Schwarzer Körpertemperaturfehler |
± 5 °C; |
| Rauchgeschwindigkeit |
(2.5 ± 0,2) m / s |
| Rauchkapazität |
(39-85) m3 / min |
| Größe der porösen Feuerfeststrahlplatte |
300 mm × 450 mm, mit einer hohen Temperatur von ca. 900 °C; |
| Thermoelement |
mit einem Durchmesser von 3,2 mm und einem Panzerthermoelement aus Edelstahl des Typs K |
| Brennende Fackel |
Durchmesser ¢ 10 mm Durchmesser ¢ 6 mm, Sprührohr auf dem 35 ¢ 0,7 mm großen Loch |
| Flammenhöhe |
60 ~ 120 mm verstellbar |
| Zündsystem |
Hochspannungselektronische Zündung |
| Größe der Brennbox |
L1420 * W1200 * H2300 (mm) |
| starkes Abgassystem |
Die Maschine ist mit einem starken Lüfter ausgestattet, wenn die Prüfung abgeschlossen ist, starten Sie das Abgaslüftersystem wird im Freien ausgelaufen |
- Gasversorgung und -verbrennung: Blaser liefert kontinuierlich Gas; Kompressor liefert intermittierende Luft.Der invertergesteuerte Bläser und der Venturi-Mischgerät sorgen für ein stabiles Luft/Gas-Verhältnis und eine stabile Flamme.
- Strahlende Platte und Brenner Wärmebeständige Honigstockkeramikplatte (300×450 mm, 30° geneigt). T-förmiger poröser Brenner mit Selbstzündung und automatischem Proben-Schubsystem.
- Kalibrierung: Poröse Kalibriervorrichtung regelt die Strahlungsleistung durch Aufwärts-, Links- oder Rechtsbewegung.
- Kammer und Abgase: Innenkammer mit hitze- und korrosionsbeständigen Aluminiumsilikatplatten ausgekleidet.ein weiteres Thermocouple in der Kammer, beide durch Software überwacht.
- Messung und Steuerung ️ Wärmeflussmesser mit tragbarer Wasserkühlung (kein externes fließendes Wasser). IR-Radiometer zeigt die Plattentemperatur an.Optisches System mit 2900±100 K Lichtquelle und fortgeschrittenem Signalempfänger. Integrierter 19-Zoll-PC mit LabVIEW-Software zur Datenerfassung und -steuerung.
- Optional Rauchdichteprüfsystem auf Anfrage verfügbar.
Anwendung
Materialprüfung: Geeignet für verschiedene Bodenbeläge wie Textilteppiche, Kork, Holz, Kautschuk, Kunststoffboden und Bodenbeschichtung
Bauwesen und Gebäude: Prüfung der Flammenverbreitung und der Verbrennungsmerkmale von Bodenbelagmaterialien, die in Wohnungen, Büros und öffentlichen Räumen verwendet werden
Transport: Beurteilung der Brandsicherheit von Fußböden in Eisenbahn, Luftfahrt und Schifffahrt
Isolationsmaterialien: Kann auch die kritische Strahlung von Dachboden-Zelluloseisolierung messen
Konformität und Klassifizierung: Bietet wesentliche Daten für die Zertifizierung und für Brandschutzklassifikationen wie das Euroclass-System (A2FL, BFL, CFL, DFL)
Häufig gestellte Fragen
F1: Welche Materialien kann diese Prüfung durchführen und welche Normen erfüllt sie?
A1: Sie prüft fast alle Bodenbeläge ¢ Textilteppiche, Kork, Holz, Kautschuk, Vinyl und Beschichtungen mit Sprühstoff. Sie entspricht vollständig ISO 9239‐1/‐2, ASTM E648, ASTM E970, NFPA 253 und GB/T 11785‐2005,Ihre Ergebnisse werden weltweit akzeptiert..
F2: Was misst es eigentlich, und was sind die wichtigsten Spezifikationen?
A2: Es misst den kritischen Strahlungsfluss die Mindestwärme, die zur Aufrechterhaltung der Flammenverbreitung benötigt wird und gibt Ihnen eine klare Brandgefährdungsbewertung.Wärmeflussmesser (0-15 kW/m2), ± 0,2 kW/m2), und Abgasdurchfluss von 2,5 m/s.
F3: Wie genau und wiederholbar sind die Ergebnisse?
A3: Sehr. Die Gasversorgung verwendet einen Massenflussregler und einen Venturi-Mischgerät mit invertergesteuertem Bläser für ein gleichmäßiges Luft-Kraftstoff-Verhältnis.und ein IR-Radiometer gibt Echtzeit-Temperatur an.
F4: Ist es einfach zu bedienen?
A4: Absolut. Auto-Zündung und ein automatischer Proben-Drucker entfernen Vermutungen. Das gesamte System läuft auf einem 19-Zoll-PC mit LabVIEW-Software. Setzen Sie Parameter, starten und laufen lassen.
F5: Was sind die Anforderungen an die Installation und Wartung?
A5: Installation in einem Zugfreien Raum bei 23 ± 5 °C und 50 ± 20% RH unter Verwendung von Propangas. Wartung: Regelmäßige Reinigung der Strahlplatte und Kontrolle der Leistung mit einem kalibrierten Radiometer zur Gewährleistung der Genauigkeit.
F6: Gibt es zusätzliche Optionen?
A6: Ja Sie können ein Rauchdichteprüfmodul zur Messung der Rauchproduktion hinzufügen, wodurch ein vollständigeres Brandschutzprofil ohne eine separate Maschine erstellt wird.
Nachverkaufsservice und technische Unterstützung
Service und technische Unterstützung nach dem Verkauf
Einjähriges Kundendienst, lebenslange technische Unterstützung

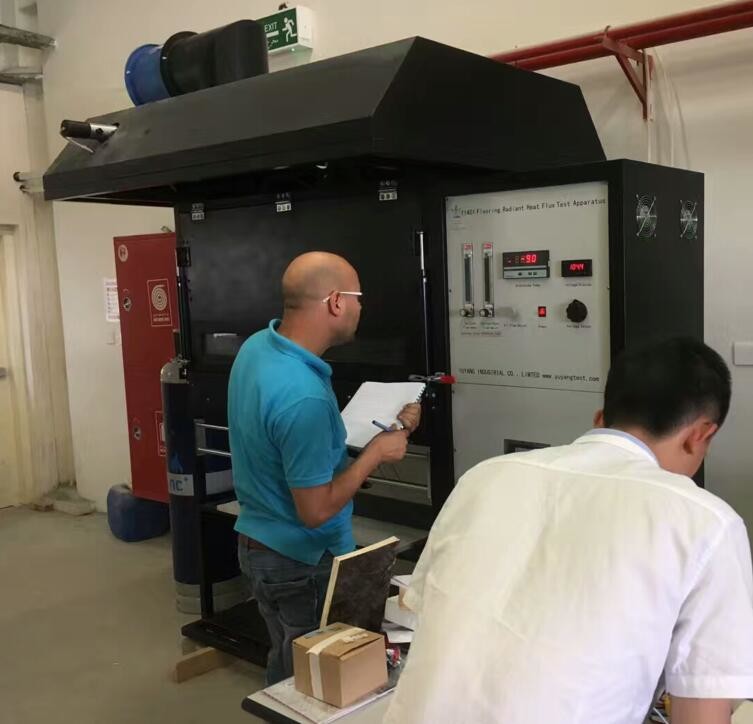

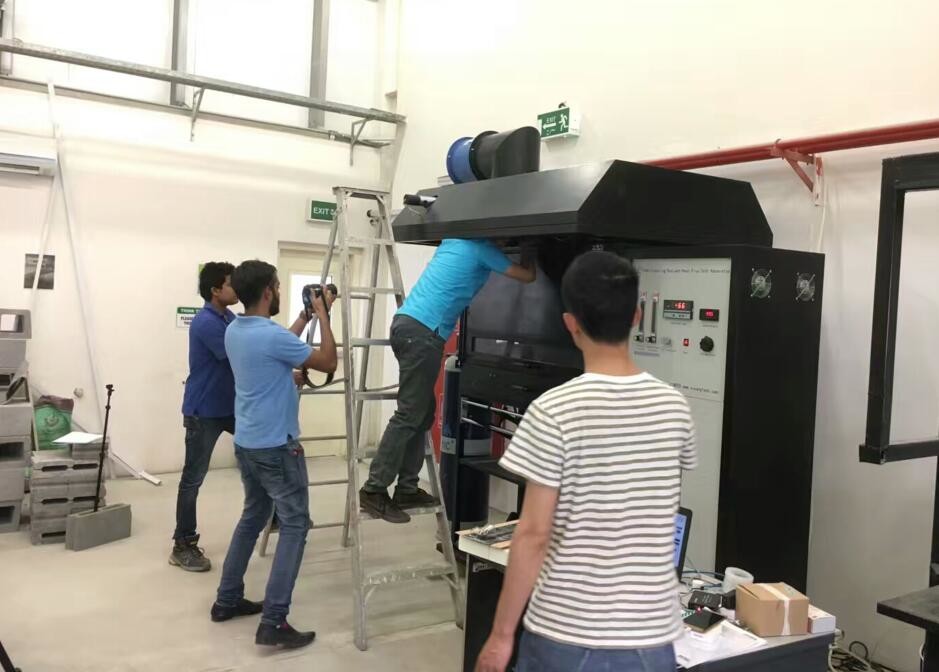

Installation und Kalibrierung der Ausrüstung
Kalibrierdienste
Unterstützung der Entwicklung von Prüfmethoden
Technische Ausbildung
Kontaktinformationen
Um die vollständigen technischen Spezifikationen, ein Angebot oder eine Vorführung zu erhalten, wenden Sie sich bitte an unser Vertriebsteam oder autorisierte Händler.Wir werden Ihnen professionelle und schnelle technische Unterstützung und Dienstleistungen bieten.
