Baumaterialien Entflammbarkeit Tester Solarzellen Entflammbarkeit Testen Ausrüstung entspricht

Anlagen zur Prüfung der Feuerbarkeit von Solarzellen entsprechen den Normen UL 1730 und ASTM E108

Einführung des Produktes

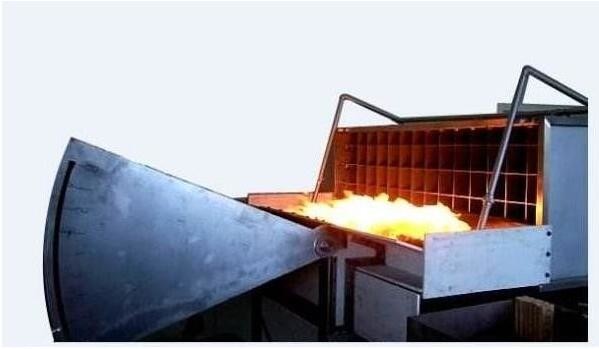

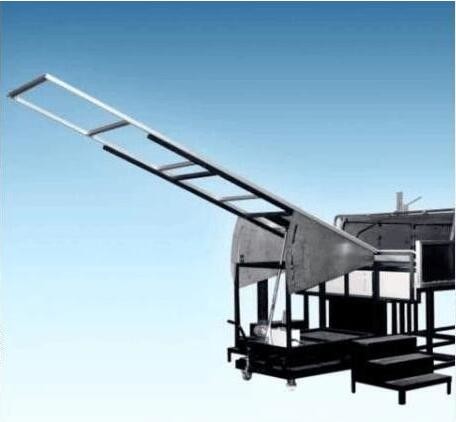

Die Solarzell-Testmaschine für die Verbreitung von Flammen und brennenden Bränden basiert auf der UL 1730, IEC 61730-2-Konstruktion und Entwicklung.Simulation der realen Bedingungen zur Beurteilung der feuerfesten Leistung von Dach und Bauteilen des Geräts, in A1,82 m, b2,4 m und c3,9 m Proben zur Beurteilung des A~C-Niveaus.

Normen

UL 1730: Rauchmelder für Mehrfamilien- und Hotelzimmer in Einzelwohnungen
Monitoren: elektrische Signalerkennung von Hausstaub;
UL 790: Standardmethode für die Brandprüfung von Dachbeschichtungsmaterialien;
ASTM E108-04: Standardmethode für die Brandprüfung von Dachbeschichtungsmaterialien;
NFPA 256: Brandprüfung des Dachdecks.
IEC 61730-2 Anlage b: Brandprüfungen von PV-Modulen.

Eigenschaften der Ausrüstung

Bauteile
1. Dachdeckungsmaterialien aus Sperrholz, Abmessungen: 1.300 (w) x 1.000 (d) x 120 (h), bis
die Prüfprobe anbringen;
2Die Prüfplatte für die Nichtbrennbarkeit, die am Ende der Prüfung installiert wird, kann die Prüfung stoppen.
Gehärteten Platten;
3.Rostfreier Lüftersteuerbrett, der Prüfwinkel kann eingestellt werden,
Größe: 1.440 (l) x 940 (h) mm;
4. zur Prüfung der Hauptrahmenstütze verwendet, korrosionsbeständiger Stahl, Abmessungen: 1,020 (l) x 1,000 (d) x 1,473 (h) mm;
5. nicht brennbare Plattenmontage, vor dem Rahmen installiert, um die
Ebenen und Gürtel, Ausdehnung der Flamme vom Brenner auf die Probe,
Abmessungen: 330 (w) x 2,130 (d) x 584 (h) mm;
6Luftdurchfluss für das Prüffeld: 19 ± 8 km/h (5,5 M/s) und
Anemometermonitor;
7- separate Lüftungsrohren, die von außerhalb der Laborluft entnommen werden können;
8. Honighalsfilter in der Luftkanäle installiert, installiert Gas Einlass Führung Schiefer;
9. Lüftungskanäle mit Neigungsanpassung für die Einstellung der Luftströmungsrichtung;
10- Ventilationsrohre, die an den Leitfaden befestigt sind, können die Geschwindigkeit erhöhen, um den Versorgungsluftstrom von der äußeren Störung zu gewährleisten, Leitplatten aus Edelstahl,Standort ändert sich nicht mit dem Winddruck;
11- Kanalmaterialien für Edelstahl, korrosions- und hitzebeständig, Größe: 2.130 (w) x 762 (h) x 3.000 (l) mm;
12. Ventilator 220V,50HZ, dreiphasige Leistung, ist mit einem Rückwärtssystem ausgestattet kann automatisch Windgeschwindigkeit, Mindestdurchfluss für 300m3/min anpassen;
13. Unendlich variable Drehzahlumrichter, 0-100% einstellbar;
14. Gasbrenner (für intermittierende Shi Huo, Flammenverbreitung und fliegendes Feuer), 1,12 m, 60,3 mm, bewegt sich in der Testseite hat einen 12,7 mm (w) * 0,91 m (lang) Schlitz;
15Der Gasbrenner kann eine Leistung von 22.000 Btu/min (387 kWh) erzeugen und gemäß a, b, c drei Verbrennungsstufen ein hochpräzises Gasregelventil zur Steuerung des Gasflusses,
16. Das Thermoelement des oberen Brenners ist installiert 58.7 mm, 888 ± kann 28 oC testen;
17. Automatisches Zündsystem, um die Sicherheit der Testleistung zu gewährleisten, Zündelektrode 1,8 kVp Massenflussregler ist der Mindestdruck nach verschiedenen Normen, Steuerung Gasdurchflussraten,Klasse A und B:21,000 ~ 22000 Btu/min (369 ~ 387 kWh) für 10 Minuten, Klasse C:18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 4 Minuten;
18. Temperaturregelungssystem - Klasse A und B:760±28oC (1400±50oF) -21000 ~ 22000 Btu/min -Klasse C:704±28 c (1300±50oF) -18000 ~ 19000 Btu/min
19. Hochpräzise Druckmessgeräte und Druckregelventile steuern den Gasdruck;
1) - Jede Übertragung auf Gas in den Brennern muß einer anderen Prüf- und Kontrollmethode unterzogen werden;
2) - LNG: Mit Hilfe von MFM kann der Durchfluss (Durchflussregelungsventil) genau gemessen werden;
3) -LPG: Luftdurchfluss mit dem Wechselrichtersystem: Prüfdeck bei 19 ± 8 km/h (5,5 M/s);
20. Metallnetzstützmaterialien, Paletten können gedreht werden, so daß die vollständige Verbrennung
Materialien;

Prüfungsabschnitt

1Computersteuerungssystem der Vereinigten Staaten spezielle Steuerungssoftware für Labview Experiment, Integration 10.2 "LCD-Screens;
2. Datenerfassungssysteme, LabView-Programmiersprache wird zur Programmierung verwendet, Datenerfassungskarten USA NI bietet
3Das Datenerfassungssystem besteht aus folgenden Teilen:
Eintrittsmodul mit 16-Bit-Thermoelement
2 16-Bit-A/D-Konvertierungs-Eingangsmodule
3 Dateneingabe-/Ausgabe-Modul
4 12-Bit-A/D-Konvertierungs-Ausgabe-Modul
5 4 und 8-Schlitten-Rückseite
6Labview-Module
7Labview/Ethernet-Netzwerkmodul
4. Markenprüfsysteme, Gasbrenner, die Flamme verschlungen das brennende Material, der Gasbrenner ist 880±10oC Temperatur eingestellt werden kann.

Die Standardergebnisse

1. Allgemeine Normen für die Flammenverbreitung
1 Jeder Teil des Dachbetätigungsmaterials (Komponente oder Platte), der vom Prüfdeck in Flammen oder glühenden Partikeln geblasen wird,
2Kann durch geschlüpfte, geteilte, geschwungene Dachdeckmaterialien wie offenes Dachdeck,
3Brandsicherheitsbewertung A: Flammenverbreitungsbereich 1,82 Meter,
Brandschutzniveau B: Flammenverbreitungsbereich 2,4 Meter
Brandschutz der Stufe C: Brandverbreitungsbereich 3,9 Meter,
gemessen vom Rand der Flammenverbreitung der Probe,

2.Allgemeine Normen für die Verbrennung von Dächern
1 Jeder Teil oder jeder Bauteil des Panels aus dem Prüfdeck, wenn er in Flammen weht oder fällt,
2 Teile des Dachdecks oder ein Teil eines Panels in der Dachkonstruktion oder ein Bauteil in Form von Leuchtpartikeln verschwinden,
3 Weiter mit den Verbrennungsbauteilen oder -platten
