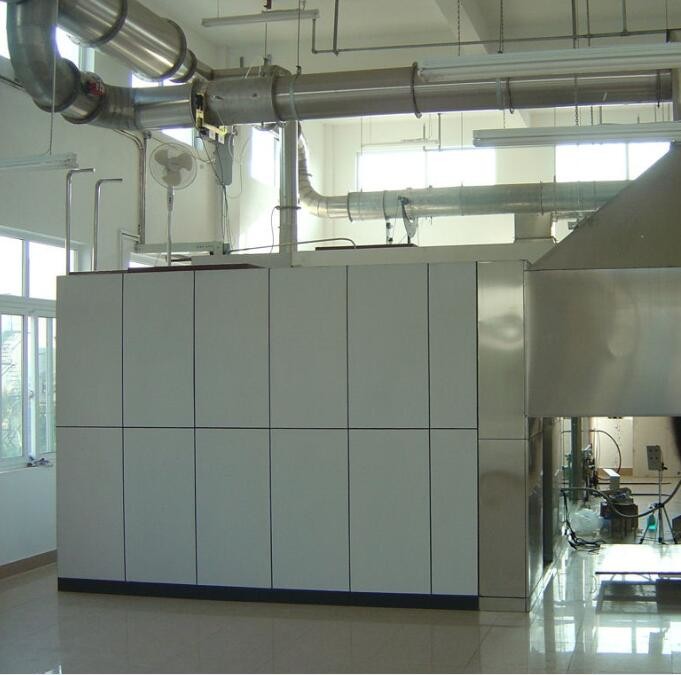

- System zur Steuerung des Rauchgasflusses
|
| Index |
Artikel |
Technische und Spezifikation |
| 1.1 |
Abgaskappe |
Installiert direkt über der Öffnung der Verbrennungsprüfkammer, 1,8 bis 2,0 m über dem Boden, Bodengröße 2440*2440 mm, Höhe 1000 mm und Material SS304; |
| 1.2 |
Hommixer für Rauchgase |
Installation und die kegelförmige Rauch-Sammelhaube direkt darüber, die Größe ist 900*900*900mm, zwei 900*500 Edelstahlplatten sind im Inneren installiert,und eine Seite wird mit einer φ400-Öffnung geöffnet, um mit dem Rohr verbunden zu werden, das Material ist SS304 |
| 1.3 |
Abgasrohr für Rauch |
φ ist 400 mm, Länge 5000 mm, besteht aus mehreren Abschnitten, verbunden durch eine Flansche und einen hochtemperaturbeständigen Dichtungsring, an beiden Enden befindet sich eine Abgasgleichungseinrichtung, Material SS304; |
| 1.4 |
Auspuffventilator |
Zentrifugal-Abgasventilator, der Innenbehälter besteht aus Edelstahl, kann hohen Temperatur Rauchgas nicht weniger als 300°C widerstehen, und das Luftvolumen wird stufenlos durch den Frequenzwandler eingestellt |
| Das Rauchabgassystem reicht für den gesamten Rauch, der durch die Verbrennungsprüfung des Mobiltelefons erzeugt wird, und die Rauchabgaskapazität beträgt mindestens 8000 m3/h. |
| 2. Umfassender Messbereich |
| 2.1 |
Umfassender Messbereich |
Ein rostfreier Rohrbereich mit einer Länge von 2155 mm und einem Durchmesser von 400 mm, aus SS304, ist mit Sensoren wie Druck, Temperatur, Lichtbahn und Probenahme ausgestattet. |
| 2.2 |
Druckmessgerät |
Die zweiseitige Sonde aus Edelstahl ist in der Mitte der Pipeline installiert.und die vorderen und hinteren Kammern sind durch das PTFE-Rohr mit dem Druckdifferenzsensor verbunden, um den Druckunterschied in der Rohrleitung zu erkennen; |
| Der Differenzdrucksensor ist auf der Halterung des Gesamtmessbereichs montiert, um sicherzustellen, dass die Differenzdruckmessung eine kurze Verzögerung und keinen Verlust aufweist.und die T90-Reaktionszeit ist weniger als 3 Sekunden |
| Drucksensor, Bereich 0-2000 Pa, Genauigkeit ±5 Pa; |
| 2.3 |
Temperaturmessgerät |
Ein amerikanisches Omega-Thermokopf mit einem Durchmesser von 0,5 mm, ein gepanzertes Isolationsthermokopf vom Typ K, das den IEC-Anforderungen entspricht; |
| Bereich 0-1000°C, Genauigkeit 0,1°C |
| 2.4 |
Gerät zur Messung des optischen Weges |
Das optische Dämpfungssystem ist ein Glühlampentyp, der mit einem flexiblen Steckverbinder auf dem Gesamtmessbereich montiert wird und folgende Einrichtungen enthält:Die Lampe ist eine Glühlampe und wird bei einer Farbtemperatur von (2900±100) K verwendet.. Die Stromversorgung ist ein stabiler Gleichstrom und der Stromschwankungsbereich liegt innerhalb von ±0,5% (einschließlich Temperatur, kurz- und langfristige Stabilität);
Das Objektivsystem wird verwendet, um das Licht in einen parallelen Strahl mit einem Durchmesser von mindestens 20 mm zu kondensieren.Das Licht ausstrahlende Loch der Fotozelle sollte sich am Brennpunkt der vor ihr liegenden Linse befinden, und sein Durchmesser (d) sollte von der Brennweite (f) der Linse abhängen, so dass d/f kleiner als 0 ist.04;
Detektor und importierte Siliziumphotodiodenprobe, Photodetektionskammer mit 0,1% linearer Stabilität, 10-Bit-Messbereich,die Spektralverteilungsreaktivität der Siliziumphotodiode entspricht der CIE (Beleuchtungskurve), und die Standardfunktion V ((γ) kann eine Genauigkeit von mindestens ± 5% erreichen;
Die 90%ige Reaktionszeit des optischen Dämpfungssystems beträgt nicht mehr als 3 s.
|
| 2.5 |
Gasprobenabscheidungsvorrichtung |
Das aus SS304 hergestellte Prüfrohr für die Probenahme durch Rohrpiercing ist abnehmbar konstruiert, so dass die im Probenrohr angesammelten Carbide leichter entfernt und die Verzögerungszeit des Systems verkürzt werden können. |
| 2. Gas und Steuerungssystem |
| 3.1 |
Brenner |
Der spezielle T-Brenner für das Brennen von Matratzen besteht aus einem Hauptbrenner und einem Seitenbrenner, der auf einem mobilen Trolley montiert und mit Standardgewichten und Stöcken ausgestattet ist.Die Höhe des T-Brennkopfes ist einstellbar und das Material ist SS304; |
| 3.2 |
Zündvorrichtung |
Es wird ein langes Verfahren zur Zündung mit offener Flamme angewendet, Fernzündung ist möglich, sicher und die Erfolgsrate der Zündung beträgt mindestens 99%. |
| Die Haupt- und die Seitenverbrennungsköpfe sind mit einer langen offenen Flammenzündung ausgestattet, die jeweils mit einem separaten Gasleitungssystem ausgestattet ist.die den Fluss des Verbrennungskopfes nicht beeinträchtigt und durch ein Nadelventil individuell eingestellt werden kann; |
| Ausgestattet mit einer Funkenzündungsanlage zur Zündung einer langen offenen Flamme, ohne manuelle Zündung, sicher und ferngesteuert; |
| 3.3 |
Steuerung des Gasdurchflusses des Verbrennungskopfes |
Die Hauptbrenner und die Seitenbrenner sind mit Massendurchflussmessern zur Steuerung des Propanstroms ausgestattet; |
| Annahme des amerikanischen Alicat-Massendurchflussmessers, Medium ist Propan, Bereich 0-450 mg/s, Genauigkeit ±(0,8%rdg+0,2%F.S.), Reaktionszeit 0,1 s; |
| Der Gasfluss wird per Software gesteuert und die Flammzeit automatisch gesteuert. |
| 3.4 |
mit einer Breite von nicht mehr als 15 mm |
mit einer Breite von nicht mehr als 15 mm |
| Ausgestattet mit einer langen offenen Flammenzündung und einer elektrischen Funkenzündung, Fernzündung ist möglich, sicher und mit hoher Erfolgsrate; |
| 3.5 |
Kalibrierte Gasflussregelung |
Bei Verwendung eines amerikanischen Alicat-Massendurchflussmessers besteht das Medium aus Propan, der Bereich beträgt 0-7 g/s, die Genauigkeit beträgt ± 0,8%rdg + 0,2%F.S.), die Reaktionszeit beträgt 0,1 s und die maximale Kalibrierflamme beträgt 300 kW. |
| Der Kalibriergasstrom wird durch eine Software gesteuert, die automatisch die Stufenkalibrierung Flammenquelle mit einer Leistung von 75 kW/160 kW steuern kann. |
| 3.6 |
Steuerungssystem |
Verwenden Sie für die Steuerung des Gasflusses einen PLC von Omron, der mit einer sicheren und zuverlässigen Gasabschaltvorrichtung ausgestattet ist; |
| separate Konfiguration der Gassteuerungskiste, sicher und bequem für Betrieb und Wartung; |
- Rauchgasverarbeitungssystem
|
| 4.1 |
Rauchgasfilterung |
Ausgerüstet mit einer dreistufigen Filtervorrichtung zur langfristigen Filtration von Staub im Rauchgas:
Ein erstklassiger Glasfaser-Baumwollgrobfilter filtert große Partikel von Karbid in den Rauchgasen, und das Filtermaterial kann schnell ersetzt werden;
Der zweite Klasse amerikanische Parkerfilter, das Filterelement ist PTFE, die Präzision ist 2μm, und das Filterelement kann schnell entfernt und ersetzt werden;
Drei-stufige PTFE-Membranfiltration mit einer Genauigkeit von 0,5 μm, die Feuchtigkeit wirksam abschneidet;
|
| 4.2 |
Kaltfalle |
Druckpumpen-Kaltfalle, Kühlleistung 320 KJ/h, Temperaturgenauigkeit 0,1°C, statische Veränderung 0,1K, Selbststart und wartungsfrei |
| 4.3 |
Dampfsperre |
Das von der Kühlvorrichtung erzeugte Kühlwasser wird automatisch ohne Wartung abgeleitet. |
| 4.4 |
Trocknungskolonne |
Wird zur Trocknung des Restwasserdampfes im Probengas verwendet, kann schnell zerlegt und durch das Trocknungsmedium ersetzt werden |
| 4.5 |
Probenahmepumpe |
Die deutsche KNF-Vakuumpumpe mit einer Probenahmekapazität von 16 L/min kann kontinuierlich einen Probendruck von 50 KPa mit hoher Luftdichtheit, geringer Geräuschbelastung und geringer Vibration erzeugen |
| 4.6 |
Rotameter |
Import-Rotameter mit einem Bereich von 0-1,5 L/min, der den Gasfluss der Ausgangsprobe stabilisieren und den Messfehler verringern kann, der durch die Fluktuation des Gasflusses verursacht wird; |
| 3. Gaskonzentrationsanalysesystem |
| 5.1 |
Gasanalysator (Servomex) |
Importierter O2-Analysator, paramagnetische O2-Konzentrationsanalyse, Messbereich 0-21%, Genauigkeit 0,01%, Reaktionszeit nicht mehr als 12 Sekunden, Drift des Analysators und Lärm nicht mehr als 100 ppm innerhalb von 30 Minuten;
Lineare Abweichung: ≤ 1% F.S.;
Wiederholbarkeit: ≤ 0,5 F.S.
Null schwimmender Regen: ≤ 1% F.S./7D;
Startzeit: ≤ 30 min.
|
| Import CO/CO2-Analysator, IR-Typ CO/CO2-Konzentrationsanalyse, Messbereich CO: 0-1%, Genauigkeit 0,01%, CO2: 0-10%, Genauigkeit 0,01%, Reaktionszeit nicht länger als 12 Sekunden. |
| 3. Datenerfassungssystem |
| 6.1 |
Modul für den Erwerb |
Mit Hilfe des Advantech-Akquisitionsmoduls,
Die Gaskonzentrationsmessgenauigkeit beträgt 100×10-6;
Die Temperaturmessgenauigkeit beträgt 0,1°C.
Die Messgenauigkeit der Druckdifferenz beträgt 0,1 Pa.
Die Zeitaufnahmegenauigkeit beträgt 0,1 s.
andere Signale sind 0,1% des Ausgangswerts im Vollmaßstab;
|
| 6.2 |
Datenerhebung |
Das System erfasst und speichert mindestens alle 3 Sekunden folgende Daten:
Druckdifferenz der bidirektionalen Sonde, Pa;
Rohrtemperatur, K;
O2-Konzentration in %;
CO-Konzentration in %;
CO2-Konzentration in %;
Massendurchfluss von Propan, mg/s
Zeit, s
|
| 7. Standardbetriebssoftware |
| Die Standardbetriebssoftware umfasst folgende Funktionen: |
| 7.1 |
Überwachung des Systemzustands |
Auslesen des Zustands und des Signalwerts jedes Sensors im System; |
| 7.2 |
Kalibrierung des Sensors |
Kalibrierung der Sensoren für Temperatur, Winddruck, Lichtbahn, Konzentrationsanalyse usw. |
| 7.3 |
Systemkalibrierung |
16CFR1633 Standardverfahren zur Kalibrierung von Systemschritten |
| 7.4 |
Standardbetriebsverfahren |
16CFR1633 Standardbetriebsverfahren |
| 7.5 |
Überprüfung des Berichts |
Rohdatenzugangs- und Exportprüfbericht |
| 7. Andere Hilfsgeräte |
| 7.1 |
Prüfrahmen für Stichproben |
Schweißt mit 38 mm Stahlwinkelstahl, Größe 1900*990*115mm |
| 7.2 |
Ortungswerkzeuge 1 |
Wird verwendet, um die vertikale Position der Matratze und des Prüfrahmens zu bestätigen, ist das Material SS304 |
| 7.3 |
Ortungswerkzeuge 2 |
Verwendet zur Bestätigung des Abstands zwischen dem Verbrennungskopf und der Matratze, aus Aluminiumlegierung |
| 7.4 |
Videorecorder |
Video der Aufnahmeprüfung |
| 7.5 |
Ziehkraftwaage |
Verwendet zur Bestätigung der Kraft, die der Hauptverbrennungskopf auf die Oberfläche der Matratze ausübt |
| 7.6 |
Desktop-PC |
Der Industriecomputer AdvanTech und die integrierte Datenerfassungsoberfläche verbessern die Stabilität des Betriebs des Systems. |
