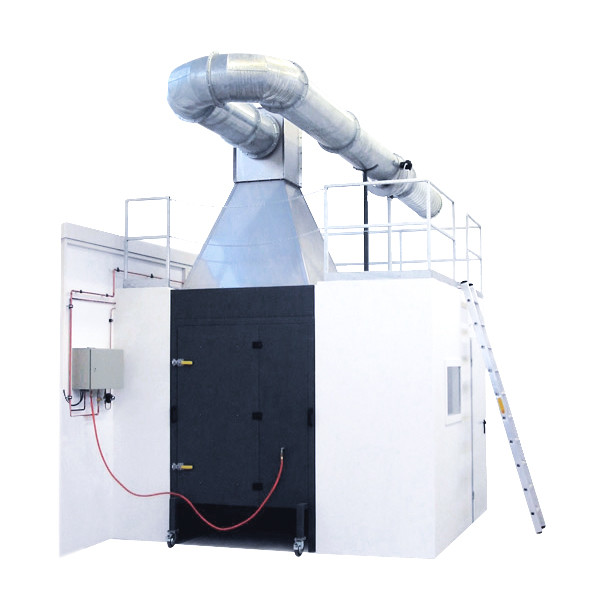

EN13823 SBI Einzelbrennkörper-Entflammbarkeitsprüfgerät
Beschreibung des Geräts
Es eignet sich für die Prüfung des Feuerwiderstands von Baumaterialien / -produkten im Einzelbrennkörper (SBI). Brandverhalten von Bauprodukten – Bauprodukte, ausgenommen Bodenbeläge, die einem thermischen Angriff durch einen einzelnen Brennkörper ausgesetzt sind.
Merkmale:
1. Die Kernkomponenten der Maschine sind importierte Komponenten: wie Kohlendioxid-, Sauerstoffanalysegeräte.
2. Die Benutzeroberfläche und die Leistung sind mit denen von FTT aus dem Vereinigten Königreich vergleichbar, einige Leistungen sind besser.
3. Einfache Wartung, schnell, spätere Ersatzteilkosten als FTT mindestens 50% bis 70% geringer, es wird keine Wartungsprobleme geben.
4. Mit importiertem integriertem Schaltschrank.
Spezifikationen

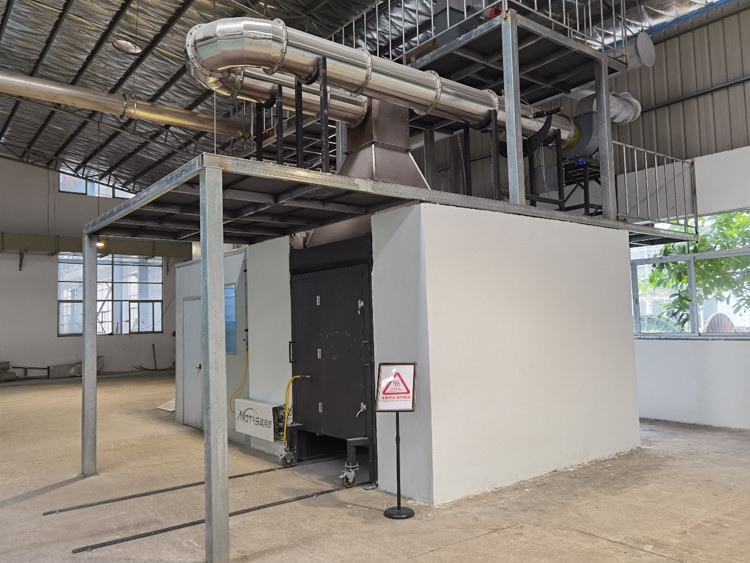

1. Zusammensetzung: Diese Prüfausrüstung umfasst ein Verbrennungslabor, einen Kontrollraum, 2 kleine Wagen, ein Abgasrohr, einen festen Rahmen, ein Abgassammelsystem, ein integriertes Messsystem, ein Datenerfassungs- und -analysegerät, ein Gasversorgungssteuergerät.
2. Brennkammer: lang (3,0 ± 0,2) m × breit (3,0 ± 0,2) m × hoch (2,4 ± 0,1) sollte aus Ziegeln gefertigt sein.3. Mit Ziegeln und Kalziumsilikatplatte A1 Platte, die eine Standardbrennkammer bilden, sollte der Prüfofen lokal installiert werden;
4. An der Oberseite des Raumes befindet sich eine Sammelhaube und ein Rauchrohr, das die Probenahmerohre verbindet. Die Verbrennungswärmefreisetzung und die Verbrennungsprodukte der Probe werden während des Tests über das Abgasrohr abgeleitet.
5. An der Wand der Brennkammer befindet sich eine Öffnung, die das Einführen des kleinen Wagens erleichtert, unter dem Wagen strömt Luft natürlich aus dem Raum; vertikale Prüfplatte an beiden Seiten der Vorderseite der beiden Seiten sind mit einem Beobachtungsfenster versehen.
6. Zündquelle, platziert im Wagen an der vertikalen Ecke des 31KW Propangas-Rechtwinkelsandbrenner (Seitenlänge 250MM Höhe 80MM).
7. Die Position des Wagens ist so, dass die Öffnung des Wagens auf der Rückseite des Wagens die Öffnungen in der Wand der Brennkammer gerade schließt. Um den Luftstrom gleichmäßig entlang des Bodens der Brennkammer zu verteilen, ist am Lufteinlass am Boden des Wagens eine perforierte Platte (Durchmesser 8 mm, offene Fläche 60% der Gesamtfläche) angeordnet).
8. Mit verstellbarer Halterung ist das Be- und Entladen von Proben sehr bequem.
9. Sandbrenner: einer auf dem Boden des Wagens (Hauptbrenner), der andere am Rahmen befestigt, Propan-Gas durch den Sandbrenner und erzeugt eine Wärmeleistung von 30,7 ± 2,0 kW.
Sauerstoffmessung:
SIEMENS AnalysatorMessbereich
| 0-10% |
Signal-Ausgang |
| 4-20mA |
Ansprechzeit T90 |
| ≤2S; |
Umgebungstemperatur |
| 0-45 ℃ |
Relative Luftfeuchtigkeit |
| <90% (nicht kondensierend) |
Linearität |
| <± 0,1% O2 |
Nullpunkt-Drift |
| ≤2% / Woche |
Wiederholgenauigkeit |
| <± 1% interne Struktur des Schaltschranks; |
Kohlendioxid (CO2) Messung |
| Messbereich |
|
| 0-10% |
Wiederholgenauigkeit |
| <± 1% interne Struktur des Schaltschranks; |
Nullpunkt-Drift |
| ≤2% / Woche |
Linearitätsabweichung |
| ≤2% / Woche |
Linearitätsabweichung |
| <± 1% |
Ansprechzeit |
| T90≤2 Sekunden |
Das Aufzeichnungsdatenerfassungssystem kann Sauerstoffkonzentration, Kohlenmonoxidkonzentration, Temperatur, Rauchdichte, Wärmefreisetzungsrate, Massenverlustrate usw. erfassen und speichern. |
Prüfnormen
EN 13823
Brandverhalten von Bauprodukten – Bauprodukte, ausgenommen Bodenbeläge, die einem
thermischen Angriff durch einen einzelnen Brennkörper ausgesetzt sind.
EN 13501-1
Brandklassifizierung von Bauprodukten und Bauarten.
Der Lieferant muss Konformitätsdokumentation und Zertifikate vorlegen.
Lieferumfang
Das vollständige SBI-System muss Folgendes umfassen:
SBI Prüfraum
- Vollständiger Prüfraum gemäß EN 13823 Anforderungen
- Nicht brennbare Konstruktion
-Geeignet für die Installation von L-förmigen Proben
-Innenmaße gemäß Standardanforderungen
- Zugangstür und Beobachtungsfenster
- Probenmontagesystem
⸻
3. Brennersystem
Das System muss Folgendes umfassen:
Wärmefreisetzungsmessung
- Propan-Gasversorgungssystem
- Brennerkalibrierungssystem
- Gasdruckregler
- Gasflussmessung und -steuerung
- Sicherheitsabschaltsystem
Erforderliche Brennerleistung: ca. 30 kW
5. Mess- und Analysesystem
Das System muss Folgendes umfassen:
Wärmefreisetzungsmessung
Erforderliche Parameter:
- Rauchproduktion (SMOGRA)
- Gesamte Wärmefreisetzung (THR600s)
- FIGRA-Berechnung
Rauchmessung
Erforderliche Parameter:
- Rauchproduktion (SMOGRA)
- Gesamte Rauchproduktion (TSP600s)
Gasanalyse
Erforderlich:
- Sauerstoffanalysator (O₂)
⸻Kohlendioxidanalysator (CO₂)
- 6. Datenerfassungssystem
Die Software muss Folgendes bereitstellen:
- Echtzeitüberwachung
- Automatische Datenerfassung
- Prüfberichtserstellung
- Zeit-Temperatur-Kurven
- HRR-Kurven
- Rauchkurven
-Automatische Berechnung von:
- FIGRA
- THR600s
- SMOGRA
-TSP600s
Minimale Abtastrate: ≤ 10 Hz
