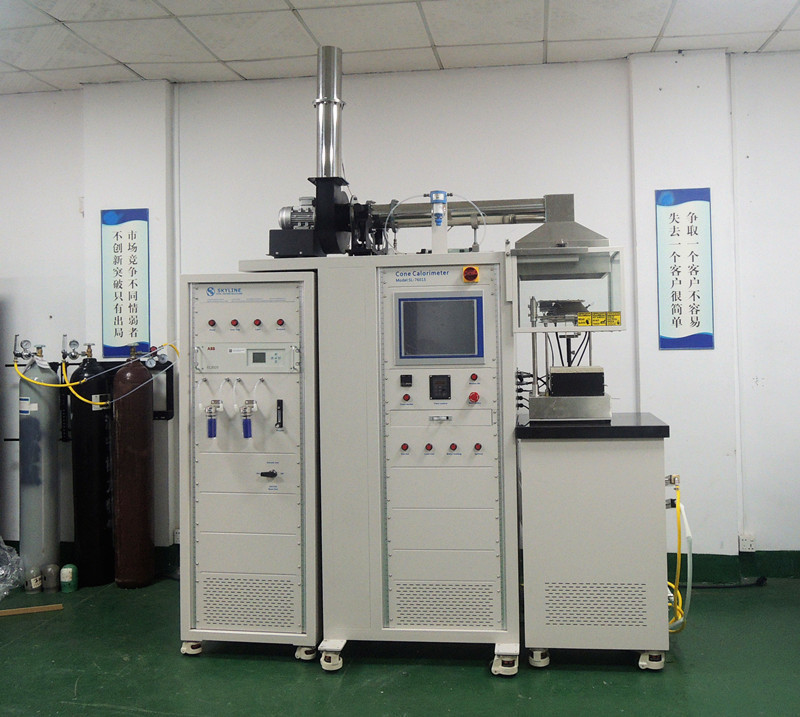

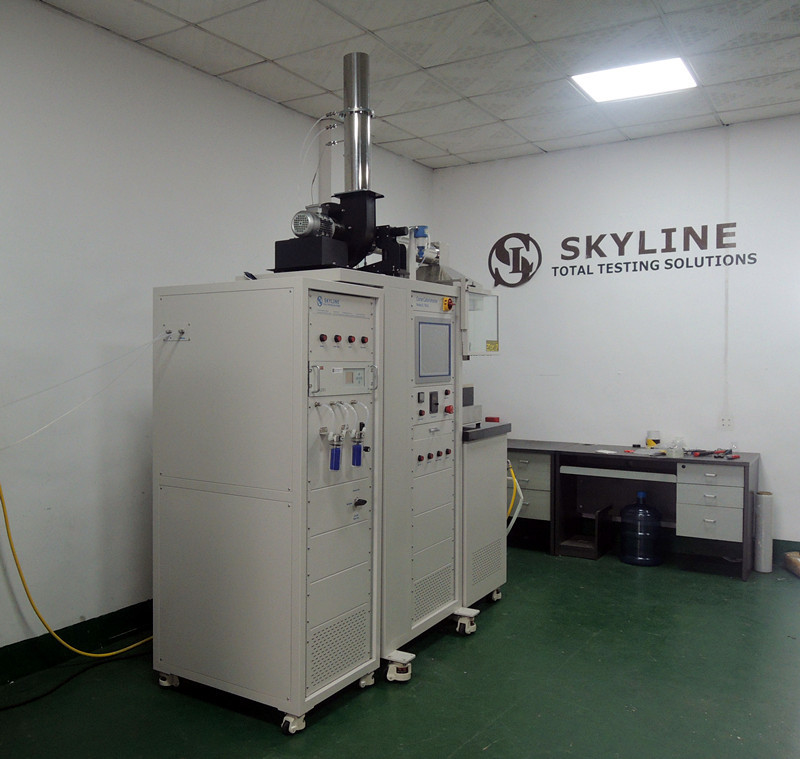

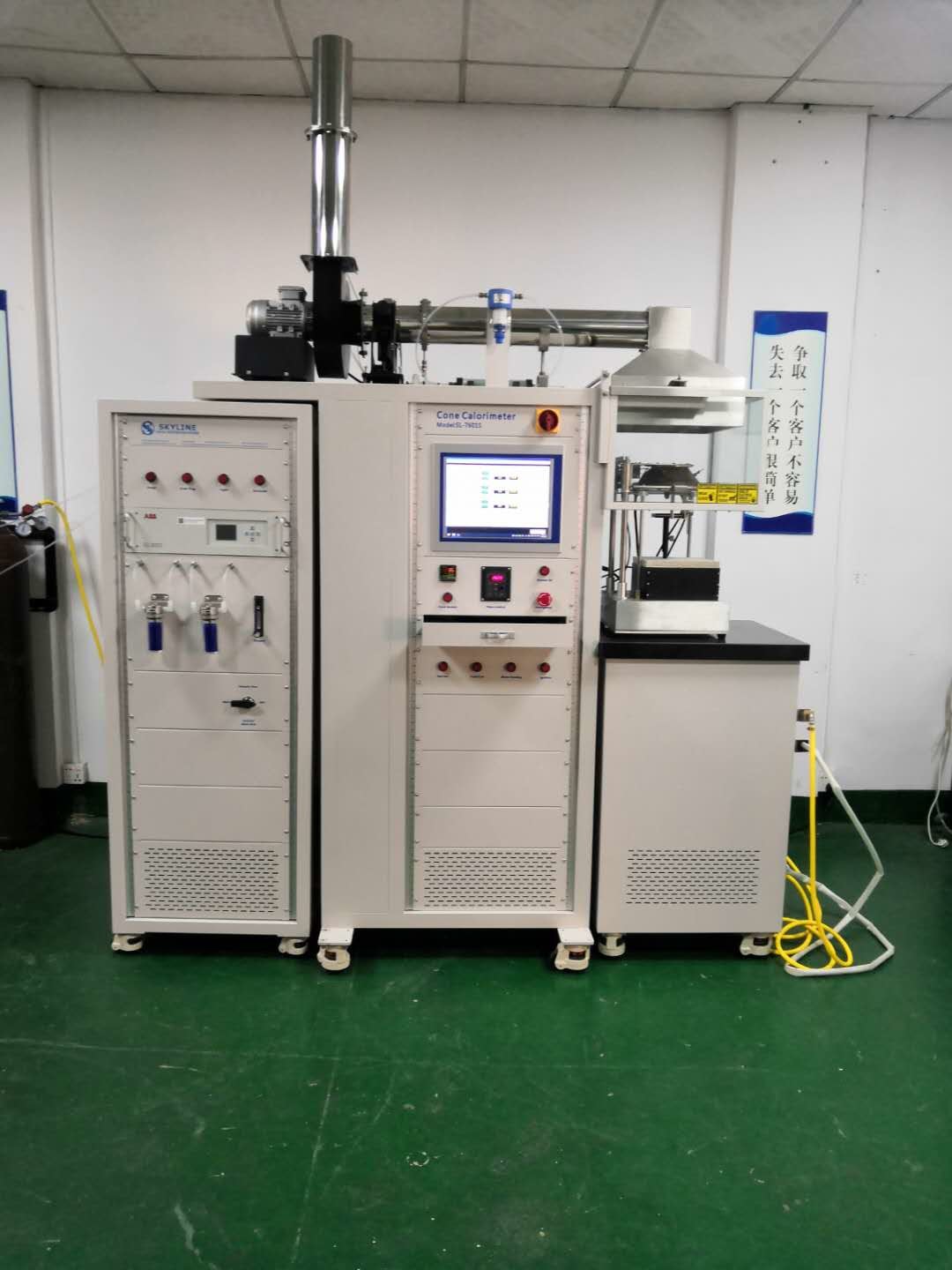

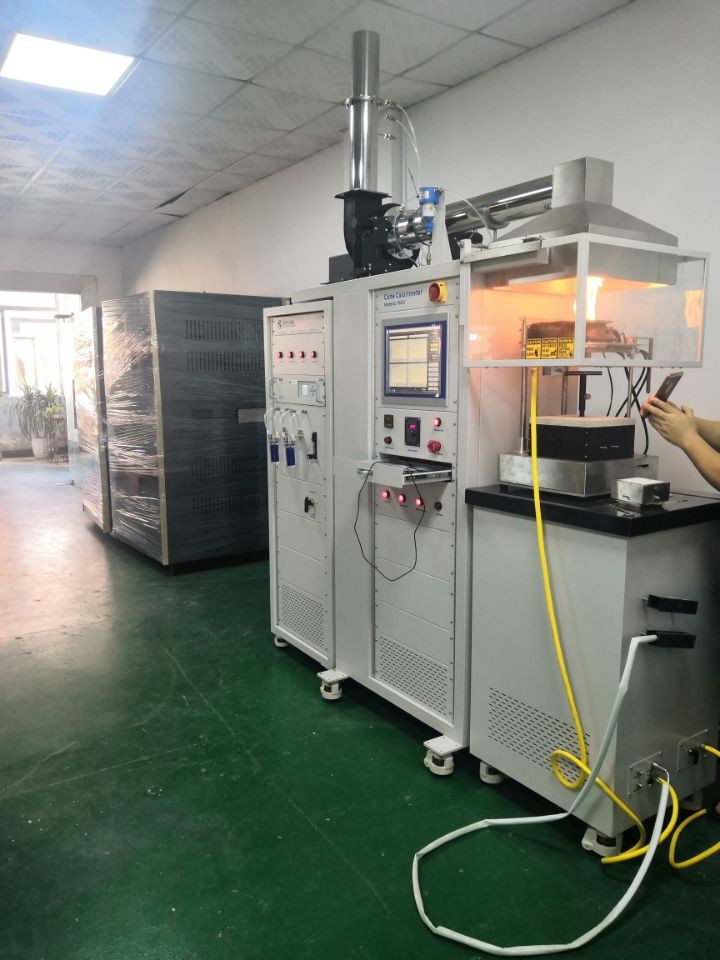

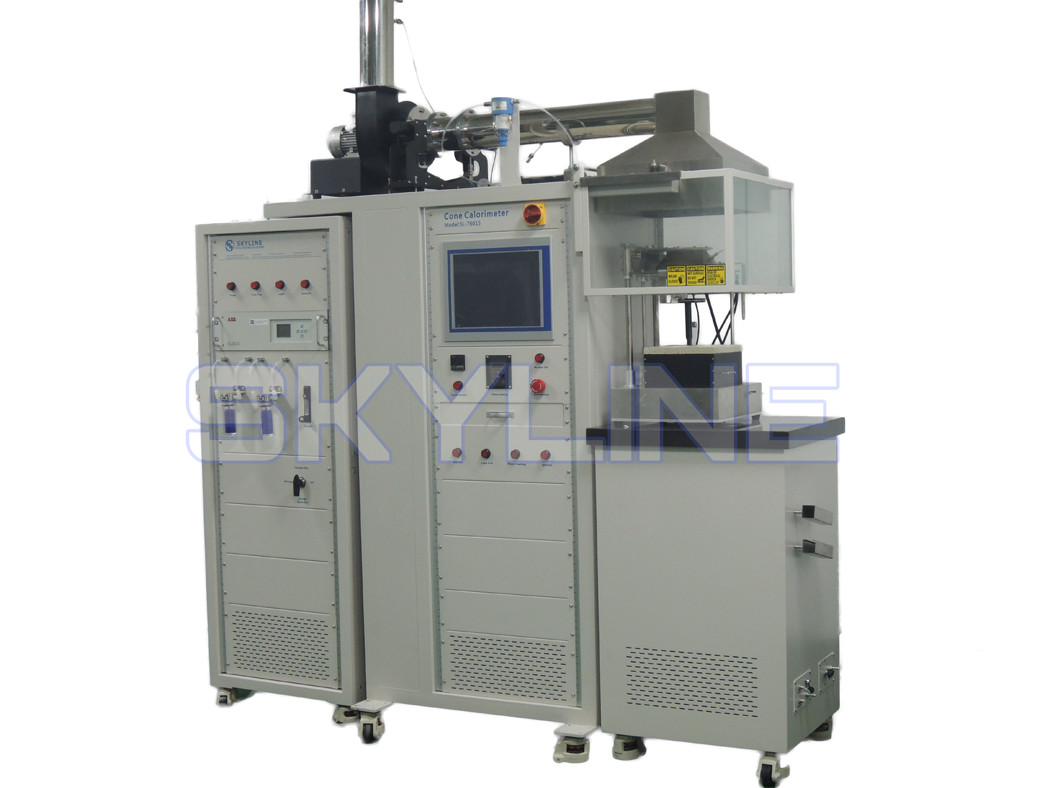

ASTM E1354 Kegelkalorimeter zur Wärmefreisetzung mit importiertem Sauerstoffanalysator

Einführung des Instruments
Der Kegelkalorimeter wird aus dem Sauerstoffverbrauch einer von Dr. Vytenis Babrauskas bei einem Wärmeabstrahlungswert von 100 kW/m2 getesteten rechteckigen Probe (100 mm × 10 mm) abgeleitet.

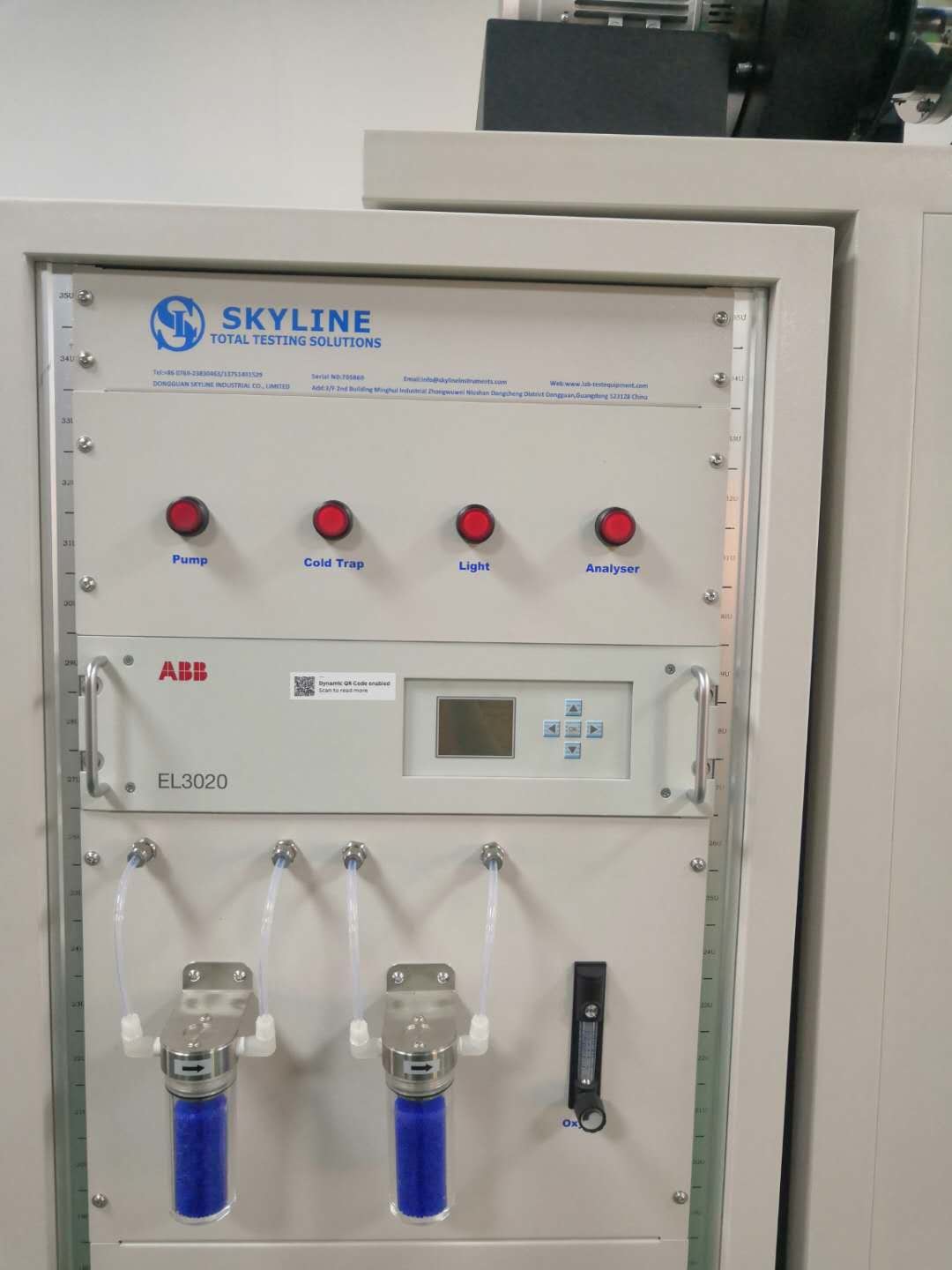

Der Kegelkalorimeter basiert auf dem Prinzip des Sauerstoffverbrauchs der Materialverbrennung. Die pro 1 kg Sauerstoff freigesetzte Wärme beträgt etwa 13,1 MJ. Er misst die Wärmeabgabe des Materials,Zündzeit, Sauerstoffverbrauch, CO- und CO2-Produktion und Verbrennungsgasfluss.
Der Kegelkalorimeter entspricht streng der Größe des Labors, und die automatische Steuerungseinheit, die von der Prüfsoftware entwickelt wurde, ist für den Benutzer bequem zu bedienen.Er benutzt einen 17-Zoll-Touchscreen-Computer, die den internationalen Standards voll entspricht.


Normenkonformität
- ISO 5660 Brandreaktionsprüfung, Wärmefreisetzungsrate, Rauchrate und Massenverlustrate;
-ASTM E1354 Bestimmung der Wärme- und sichtbaren Rauchfreisetzungsrate von Materialien und Produkten mit einem Sauerstoffverbrauchskalorimeter;
- BS 476 Pt.15 Verbrennungs- und Strukturprüfung von Baustoffen, Bestimmung der Wärmeabgabe des Produkts;

Technische Parameter

Probenvorbereitung

1. Für jede ausgewählte Bestrahlung und freiliegende Oberfläche sollten drei Proben zur Prüfung vorbereitet werden.
2. Die Probengröße beträgt 100 mm*100 mm.
3. Proben mit einer Nenndicke von 50 mm oder weniger sind mit ihrer tatsächlichen Dicke zu prüfen.
4. Bei Proben mit einer Nennstärke von mehr als 50 mm sollte die nicht freiliegende Oberfläche geschnitten werden, um die Dicke auf 50 mm zu reduzieren.
5. Bei Proben mit einer Dicke von weniger als 6 mm sollte während der Prüfung ein Ausgangsmaterial hinzugefügt werden, das die Endverwendungsbedingungen repräsentieren kann, so dass die Gesamtdicke mindestens 6 mm beträgt.
6. Bei Expansionsmaterialien sollten mindestens vier Proben zur Prüfung vorbereitet werden, von denen eine vor der Prüfung durchgeführt werden sollte.

Anforderungen an die Installation

Elektrisch: 230 Volt Nominal 50 Ampere
Umgebungstemperatur: Betriebszeit zwischen 10 °C und 35 °C
Abmessungen: Gerät: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Gasversorgung:Methan, Stickstoff, Druckluft

Kegelkalorimeter.pdf

Was ist ein Kegelkalorimeter-Test?

Ein Kegelkalorimeter istein Gerät zur Untersuchung des Brandverhaltens kleiner Proben verschiedener Materialien in KondensphaseEs wird im Bereich der Brandschutztechnik weit verbreitet. ... Der Kegelkalorimeter gilt seit langem als das bedeutendste Maßstabsinstrument im Bereich der Brandprüfung.
