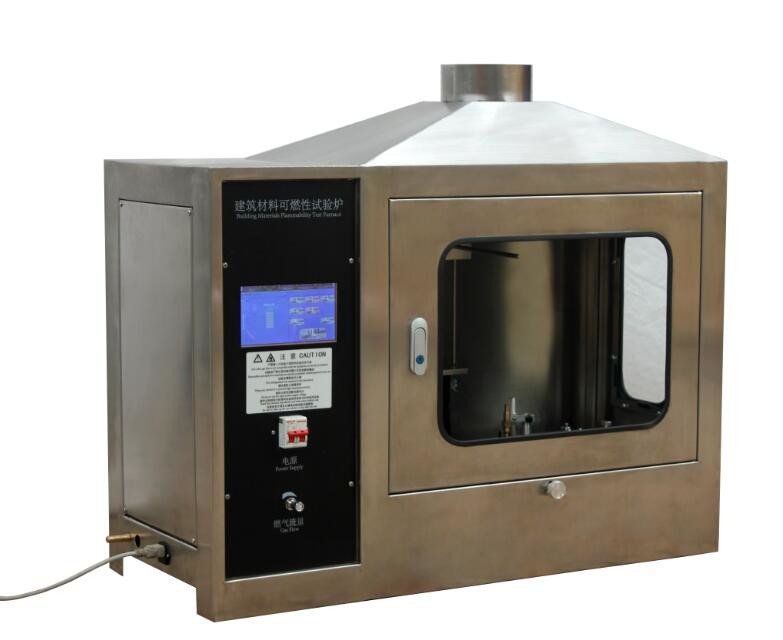

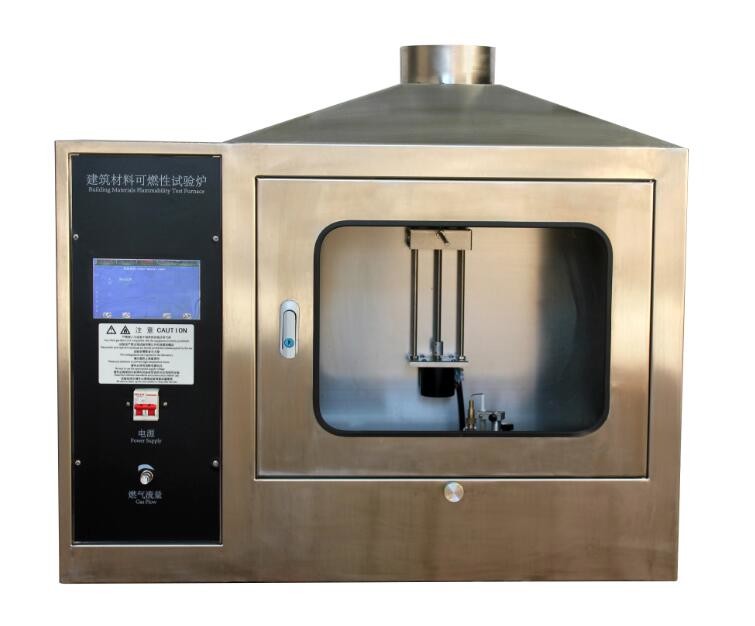

Baustoffentzündbarkeitsprüföfen mit Touchscreen-Steuerung
SL-FL13 Einfachbrennstoff
Bereitstellung genauer und zuverlässiger Daten für die Prüfung der Verbrennungsfähigkeit Ihrer Materialien.
Produktübersicht
SL-FL13 Einfachbrennstoff entspricht streng GB/T 20284‐2006 und BS EN 13823 sowie anderen international anerkannten Prüfstandards.Es eignet sich hervorragend für die Prüfung der Brandsicherheitsklassifizierung und die FuE von BaustoffenDas Gerät verfügt über eine doppelvertikale Probewagenkonfiguration mit einem Propan-Sandkastenbrenner.und integriert eine hochpräzise Messung der Wärmefreisetzung und der Rauchproduktion, UV-Flammauslöschschutz und vollautomatische intelligente Steuerung.
Dies hilft Ihnen, die Brandreaktionsmerkmale Ihrer Produkte genau zu beurteilen, die GB/T 8624 Brandklassifizierungszertifizierung erfolgreich zu bestehen und die Markteinführungszeit Ihres Produkts zu beschleunigen.
Technischer Überblick
1. Systemzusammensetzung
- Trolley (beinhaltet zwei vertikale Proben) + fester Rahmen + Gasabsaugkappe + Abgaskanal des Typs J
- Zentrifugalventilator + Drehzahlregelungseinheit + umfassender Messbereich + Gasanalysefach + Datenerfassungssystem
2Probewagen und Zündsystem
- Zwei vertikale Probenpositionen; Sandkastenbrenner am unteren Ende des vertikalen Winkels
- Anzündungsmethode auf der Oberfläche; Flammdetektionssystem bietet einen Ausflammenschutz
- Hilfsbrenner, auf einem festen Rahmen montiert, auch mit Flammdetektor ausgestattet
3. Abgasanlage
- Gassammelhaube aus Edelstahl oben auf dem Rahmen
- Rohr aus Edelstahl J-Typ: Innen Durchmesser (315±5) mm, mit 50 mm Hochtemperaturdämmung aus Mineralwolle
- Kontinuierlicher Abgasdurchfluss: 0,50 ± 0,65 m3/s, mit Frequenzkontrolle
- Zentrifugalventilator: bis zu 300°C, geeignet für die Stufenkalibrierung bei hohen Temperaturen
4. Gasversorgung und Strömungssteuerung
- Massendurchflussregler: Bereich 0 ± 2,5 g/s, Genauigkeit ≥ 1,5% der Messwerte
- Automatische Steuerung der Gaszufuhr auf 647 mg/s und 2000 mg/s; Versorgungsfrequenzschwankung ≤ 5 mg/s während der Prüfung, die eine Wärmeleistung von 30,7 ± 2 kW gewährleistet
5. Rauchgasprobenahme- und Konditionierungssystem
- Komponenten: Aschfilter → Kaltfalle → zwei Trocknungssäulen → Probenahmepumpe → Peristaltische Pumpe
- Aschfilterkopf: Feststoff aus PTFE mit 0,5 μm innerem Filtermaterial
- Diaphragmenpumpe: Durchfluss 400 L/h, hochtemperatur- und korrosionsbeständig
- Kompressor-Kondensator: Kühlleistung 320 kJ/h, Stabilität des Taupunkts 0,1°C, statische Schwankung 0,1 K, Schutz gegen IP20
- Importiertes Rotameter: Bereich 0 ∼ 5 L/min, passt den Einlassstrom des Analysators an
6. Gasanalysatoren (O2 und CO2)
7- Messbereich (Rohr und Sensoren)
- eine 2155 mm große Rohrleitung, die
- Drucksonde
- Drei Thermoelemente
- Gasprobennahmesonde
- Weißlichtsystem
- Zwei-Wege-Drucksonde: Bereich (0 - 100) Pa, Genauigkeit ±2 Pa, 90% Antwortzeit ≤ 1 s
- Gasprobenprobenprobe, die an eine Gasregelungseinrichtung und einen O2/CO2-Eingangsanalysator angeschlossen ist
8. Rauchmessung ∙ Optisches System
- Lichtquelle: Glühlampe, Farbtemperatur (2900 ± 100) K
- Auf der Abgasleitungseite über ein flexibles Gelenk montiert
- Objektivsystem: sammelt Licht in einen parallelen Strahl mit einem Durchmesser von ≥ 20 mm; der Durchmesser des lichtemittierenden Lochs (d) und die Brennweite (f) des Objektivs entsprechen d/f < 0.04
- Detektor: Siliziumphotodiode mit
- Lineare Stabilität: 0,1%
- 10-Bit-Messbereich
- Spektralantwort entsprechend der CIE V ((λ) Kurve, Genauigkeit ≥ ± 5%
- 90% Antwortzeit des optischen Dämpfungssystems ≤ 3 s
- Druckluft, die in das Seitenrohr eingeführt wird, um die optische Vorrichtung sauber zu halten und die Drift-Spezifikation zu erhalten
9. Software und Kalibrierungsfunktionen
Die Software bietet Schnittstellen für:
- Kalibrierung des O2/CO2-Analysators (Rauschen und Drift)
- Kalibrierung des optischen Systems (Lärm und Drift für Rauchmessungen)
- Kalibrierung des Filters des optischen Systems
- Kalibrierung des Luftvolumens (Steuerbereich)
- Schrittkalibrierung und Heptankalibrierung
Anforderungen an die Stufenkalibrierung:
- Verzögerungszeit des O2/CO2-Analysators ≤ 30 s
- Reaktionszeit des O2/CO2-Analysators ≤ 12 s
- Brenner-Schalter-Antwortzeit ≤ 12 s
- Temperaturreaktionszeit ≤ 6 s
- Das Verhältnis Q_gas_30s(T) / HRR_30s(T) muss kontinuierlich bei (100 ± 5) % liegen.
- Unterschied zwischen der durchschnittlichen HRR der Stufe 2 und der Stufe 3 ≤ 0,5 kW
Akzeptanz für die Heptankalibrierung:
- Heizwert pro Masseneinheit: THR/m = 4456 ± 222,8 MJ/kg
10. Testausgabeparameter
- Durchschnittliche Wärmefreisetzungsrate RHRav (t)
- Gesamtwärmeabgabe THR (t)
- 1000 × [RHRav(t) / (t‐300) ] (für die FIGRA-Berechnung verwendet)
- Index für die Wachstumsrate von Bränden
- Gesamtwärmeentladung bei 600 s ¢ THR600s
- Auftreten von Seitenflammenverbreitung LFS
- Durchschnittliche Raucherzeugungsrate RSPav (t)
- Gesamte Raucherzeugung
- 10000 × [RSPav(t) / (t‐300) ] (für die Berechnung von SMOGRA verwendet)
- Index der Wachstumsrate von Rauch
- Gesamte Raucherzeugung bei 600 s
11Normen, Abmessungen und Gewicht
- Normen: EN 13501, EN 13823
- Abmessungen: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
- Gewicht: 650 kg
Anwendung
Brandprüfungen und -klassifizierung für Baustoffe und -produkte
CE-Kennzeichnung für Bauprodukte
Brandreaktionsbeurteilung für die Entwicklung neuer Produkte
Qualitätskontrolle und Ausgangsinspektion für Produktionslinien
Anforderungen an die Installation
Installationshöhe: mindestens 5 m
Bodenfläche: mindestens 3m x 3m
Leistungsbedarf: 220V, 10A; 380V, 5KW
Umgebungstemperatur: 10 °C bis 35 °C
Gasbedarf: Propangas
Kalibriergas: N2, CO2 Standardgas
Kalibrierstandard: Heptan
Häufig gestellte Fragen (FAQ)
F1:Erfüllt es meine Standards?
A1:Ja. Konform mit EN 13823 und GB/T 20284. Die Ergebnisse unterstützen die Klassifizierung nach EN 13501‐1 (A2BCD). Funktioniert sowohl mit aktuellen als auch älteren Standardversionen.
F2: Wie stabil und genau ist es?
A2: Sehr. Vollautomatische Heizung, Zündung und Rauchansammlung. Kalibrierung ist streng, Gasanalysator reagiert in 3 Sekunden, Datenerfassung in 5 Sekunden alle Standardzeiten erfüllt.
F3:Welche Parameter erfasst er?
A3:Alle Schlüsselwerte: HRR, THR, FIGRA, SPR, TSP, SMOGRA, sowie LFS und Tropfen
F4: Leicht zu bedienen?
A4:Absolut. Intuitive Schnittstelle, automatische Zünd-/Gassteuerung. Einschließlich Vor-Ort-Ausbildung.
F5:Kostenwirksam?
A5:Eine Einheit macht alles, spart Platz und Budget.
F6:Wartung und Unterstützung?
A6:1-Jahresgarantie + lebenslange Unterstützung.Abdeckt Installation, Ausbildung, Kalibrierung, Testentwicklung und Beratung bei der Akkreditierung durch die CMA/CNAS.
