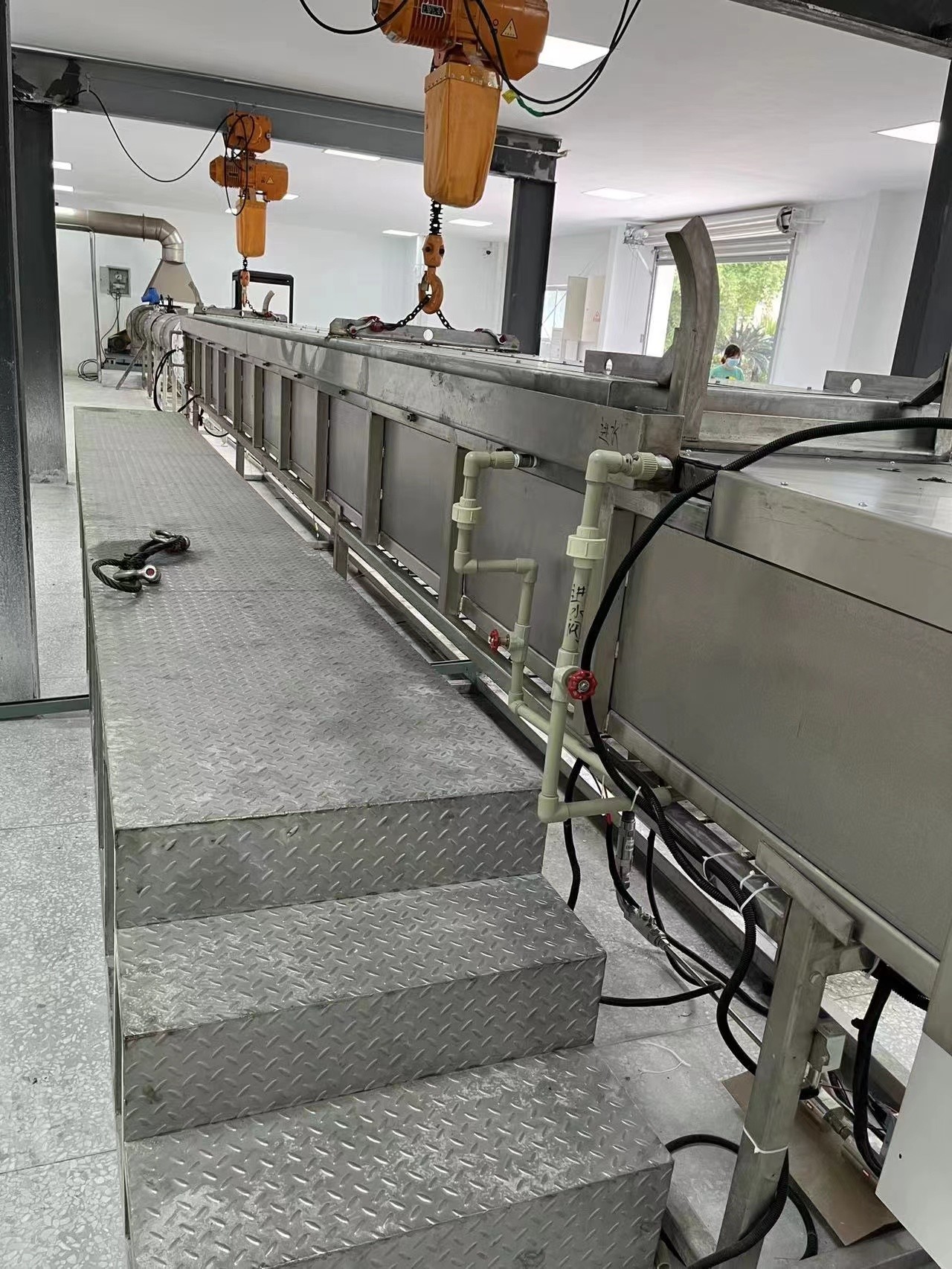

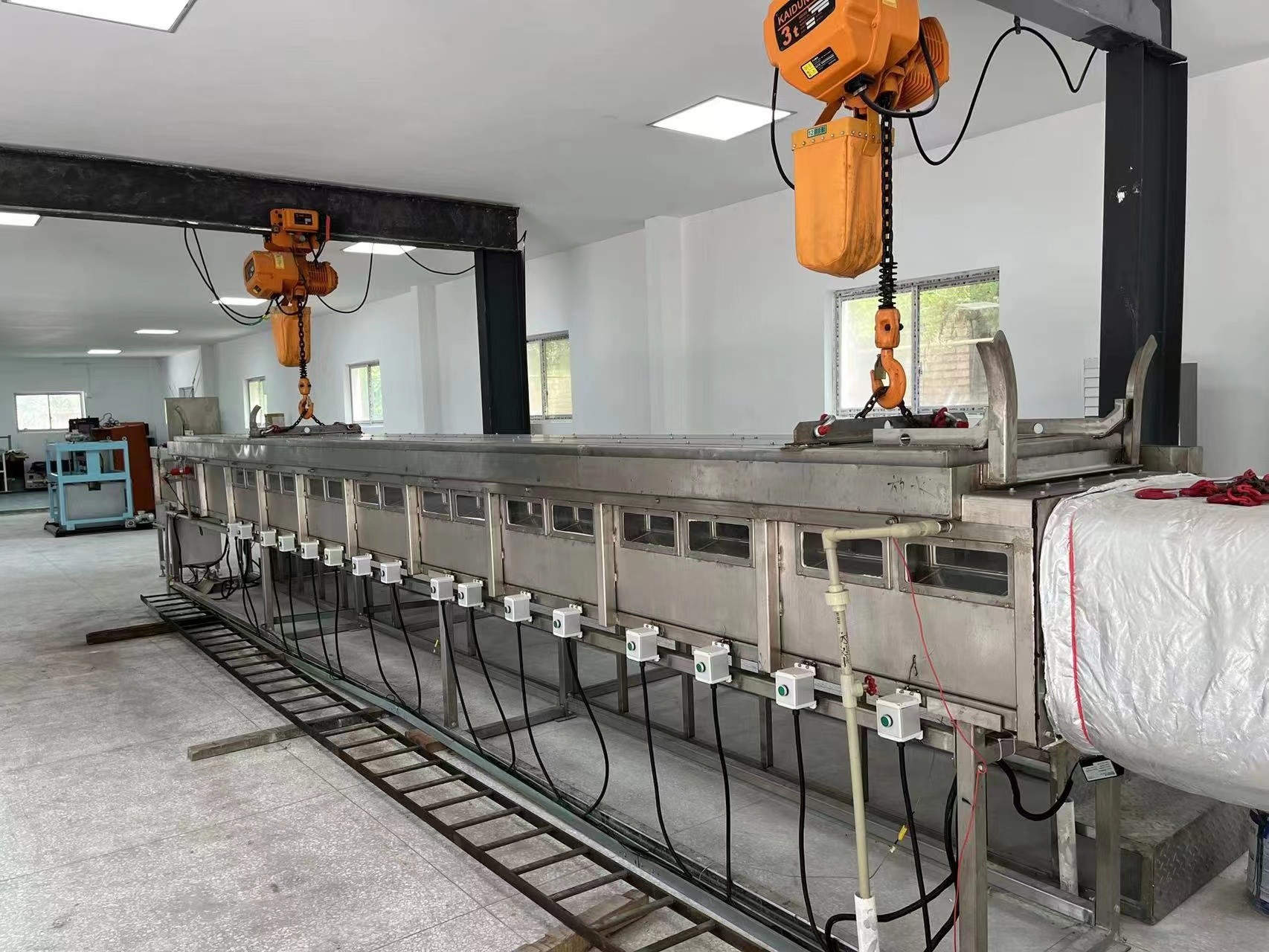

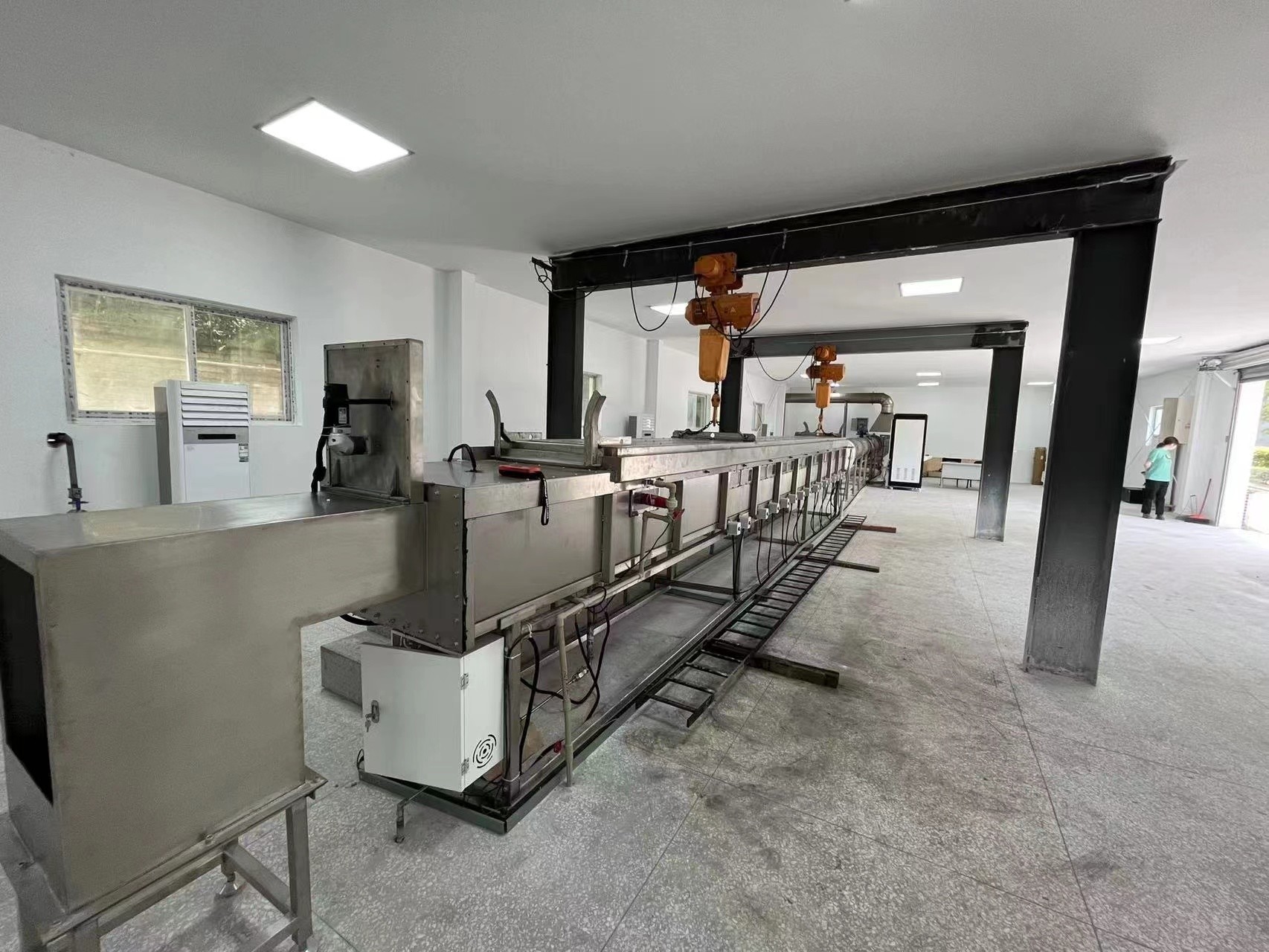

Tunnel-Ofen-Kammer ASTM E84 Steiner für das Oberflächenbrennen von Baumaterialien

ASTM E84 Steiner-Tunnel-Öfenkammer für Oberflächenbrennen Eigenschaften von Baustoffen

Konstruktion nach den nachstehenden Normen

ASTM E84: Standardprüfmethode für Oberflächenbrenncharakteristiken von Baustoffen.

Entwurfsvorschlag für eine Steiner-Tunnel-Ofenkammer

2.1 Zusammenfassung

Diese technische LösungSteiner-Tunnel-Ofenkammer basiert auf der Integration von Messgeräten und Elektrizität und nutzt das fortschrittliche Multifunktionssteuerungssystem von OMRON zur Kombination von Zündfolge, Verbrennungssicherheit, elektrischer Verriegelung,automatische Temperaturregelung, manuelle Einstellung, Überwachung Alarm und Datenerfassung / Kommunikation in einem.Das Ofen-Temperatur- und Drucksteuerungssystem verwendet das Steuerungssystem aus OMRON-Steuerung + Advantech + Visual Basic-Software für automatische Steuerung und Online-ÜberwachungDie oberen Computer-Advantech-Betriebsstationen betreiben und überwachen die notwendigen Prozessparameter des Ofen. Gleichzeitig kann gemäß den Anforderungen der Normen UL910 / NFPA262 ein eigener Verbrennungsprüfraum für Verbrennungsprüfungen eingerichtet werden.Dieser Verbrennungsprüfraum isoliert effektiv den Steiner-Horizontal-Tunnel-Ofen"Die Rauchdichtemessung ist in einem dunklen Raum zu installieren.Vermeidung von Störungen durch äußeres Licht.Verbrennungsbereich, unabhängige Konstruktionsmethode,gemäß der Standardanforderung.sollte einen freien Luftstrom bietenDaher ist der Raum während des gesamten Versuchs unter einem kontrollierten Luftdruck von 0-12 Pa (0-0,05 Zoll Wasservolumen) höher als der Umgebungsluftdruck zu halten.3 °C-260,7 °C (65 °F-80 °F) und eine relative Luftfeuchtigkeit von 45-60%.

2.1.1 Konstruktionsbedingungen

Typ des Ofen: Steiner-Horizontaltunnelofen

Die Hauptgrößen des Ofens: 7620 mm * 451 mm * 305 mm

Anzahl der Ofendeckel: Steiner-Horizontal-Tunnel-Ofen: 1 Ofendeckel

️ Betriebstemperatur des Ofen: bis zu 600 °C (Rauchgastemperatur)

Brennstoff: Methan mit einer Reinheit von mindestens 95%

️ Brennwert: 3500 BTU/lb

Der Druck des Kraftstoffs beträgt 0,4-0,5 MPa.

- Brennermodell: 3/4 Zoll U-förmiger Doppelbrenner

Die Abgastemperatur des Rauchrohrs: < 250 °C, in der Regel wird die Rauchgastemperatur innerhalb von 200 °C geregelt.

- Prüfmethode des zu prüfenden Gegenstands: Horizontale Komponente Ofen-Ofen-Deckenhebe

Konstruktionsbedingungen 15KVA, 380V/220V, 3 Phasen.

2.1.2 Strukturparameter

1. ¢ Ofenstruktur: feuerfeste Ziegel + SUS304 Edelstahlplatte
2. ¢ Bodenstruktur des Ofens: feuerfeste Ziegel 229 mm x 114,5 mm x 64 mm
3. Typ und Menge des Brenners: 1 3 / 4-Zoll-U-förmiger Doppelbrenner.
4. - Rauchabgasmethode: mechanischer Rauchabgas + kaltes Luftmischen an der Rückwand
5. Öffnungsmethode der Ofentür: Horizontale Komponente Ofenhebe-Deckenhebe und Umstellung (auf Kundenbasis gebaut)
6. Ofendiagramm

2.1.4 Zweck:

Steiner-Tunnel-Ofenkammer ist used für die ASTM-E84-Prüfung von Baustoffen.

2.1.5 Konstruktionsgrundsätze

Annahme der Grundsätze fortschrittlicher Technologie, Zuverlässigkeit, Sicherheit und wirtschaftliche Rationalität

2.2 Struktur des Ofen

2.2.1 Ofenhülle

Die Stahlkonstruktion des Ofens besteht aus einem quadratischen Rohr-/rechteckigen Rohrende, einer senkrechten Seite und einer Stahlplatte des Ofenkörpers, die mit hoher Festigkeit geschweißt wird und ein solides Ganzes bildet.mit einer Breite von mehr als 20 mm,.

Stahlplatte für den Herdkörper:SUS304,δ=3mm

Herdrahmen:Q235-A, Quadratrohr/Rechteckrohr

Quadratrohr/Rechteckrohr

Fenster:Doppelschichtkombination aus Quarzglas und gehärtetem Glas,δ=3mm,70mm±6mm×280mm±38mm

Der Verschluss bietet eine 74~78 mm hohe Öffnung von der Bodenhöhe der Kammer.

Der Brenner befindet sich 1372±10 mm vom Lufteinlass entfernt. Der Luftgeschwindigkeitsanschluss ist 381±5 mm vom Lufteinlass entfernt.

Standorte der Thermoelemente

1. Ein 18 awg Thermoelement befindet sich im 7000±10 mm Abstand zum Brenneranschluss (ausgesetzt in der Luft);
2. Ein Thermoelement mit 18 AWG befindet sich im Abstand von 3960±10 mm vom Brenneranschluss ((unterhalb des Bodens eingebettet);

Ein 18 awg-Thermokopf befindet sich im 7090±10 mm Abstand zum Brenneranschluss (unterhalb des Bodens eingebettet).

Die Riegel sind aus Q235-A-Stahl hergestellt, mit wassergekühltem Gerät.

2.2.2Werkstoffe, die der Herdfestigkeit standhalten

Der Prüföfenbau besteht aus feuerfesten Ziegeln.Zur gleichen Zeit, um die während des Verbrennungsprozesses erforderliche Luftturbulenz zu erzeugen, wird durch Platzierung von sechs 229 mm langen x 1145 mm breit x 64 mm dick, hitzebeständige feuerfeste Ziegel ((Lange vertikale Linie der Wand und 114.5 mm lange parallele Linie). Gemäß der gemessenen Mittellinie des Brenners zur Mittellinie des feuerfesten Ziegelsteins, 1,98 m±152 mm3.96m±152mm und 5.79±152mm, die Entfernung von einer anderen Seite beträgt 1.37m±152mm,2.90m±152mm und 4.88m±152mm.

Höchste Temperaturbeständigkeit: 1427°C (2600°F)

Massendichte: 0,77±0,046 g/cm3

Wärmeleitfähigkeit bei durchschnittlicher Temperatur:

260°C (500°F) 0,23 W/m·°C

538°C (~1000°F) 0,27 W/m·°C

815°C (~1500°F) 0,32 W/m·°C

1093°C ((1500°F) 0,37 W/m·°C

2.2.3Ofentür und Drückmechanismus

Operation Öfentür über dem Ofenkörper als Versiegelungsvorrichtung für den Ofenkörper aus Metall und anorganischen IsolatorenAnorganisches Isolationsmaterial mit einer Dicke von 51 mm ± 6 mm

Horizontale Ofen Tür wird durch Abschnitt Stahl geschweißt, verwenden Sie Selbstgewicht vertikale Hebemethode zu verdichten, um den Zustand des Ofen zu beobachten,Beobachtungsfenster auf beiden Seiten der Ofenwand, um eine wirksame Dichtung zu erhalten, fungiert eine wirksame Wasserdichtung als Dichtung zwischen der Ofentür und dem Ofenkörper,Die Verwendung von Leitungswasser als Kreislaufwasserquelle kann nicht nur eine Dichtung für die Qualitätskontrolle des Ofenkörpers und der Ofentür bieten, aber auch die Wärme während der Verbrennungsprüfung wegnehmen und den Ofenkörper wirksam schützen.

Das Labor sollte den Kran zur Verfügung stellen, um den Deckel zu heben.

Max. Wirkungstemperatur bis zu 1050°C;

Dichte: 335±5 kg/m3;

Wärmeleitfähigkeit: 0,085 W/mK@400 °C

Abmessungen 7620±50mm*451±5mm*305±5mm
