| 1.1. Rauchgasflussregelungssystem |
| Index |
Ich...Die |
technische Indikatoren und Parameter |
| 1.1 |

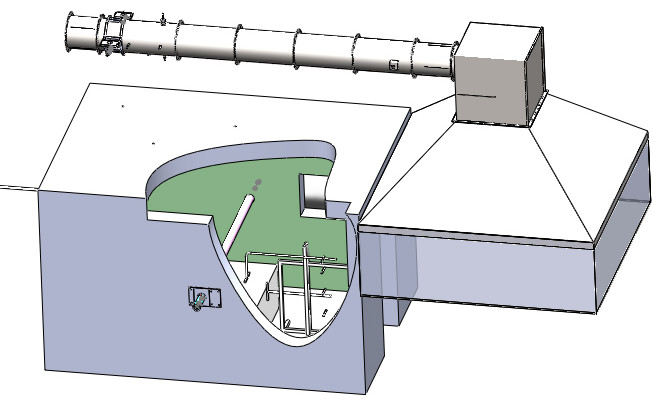

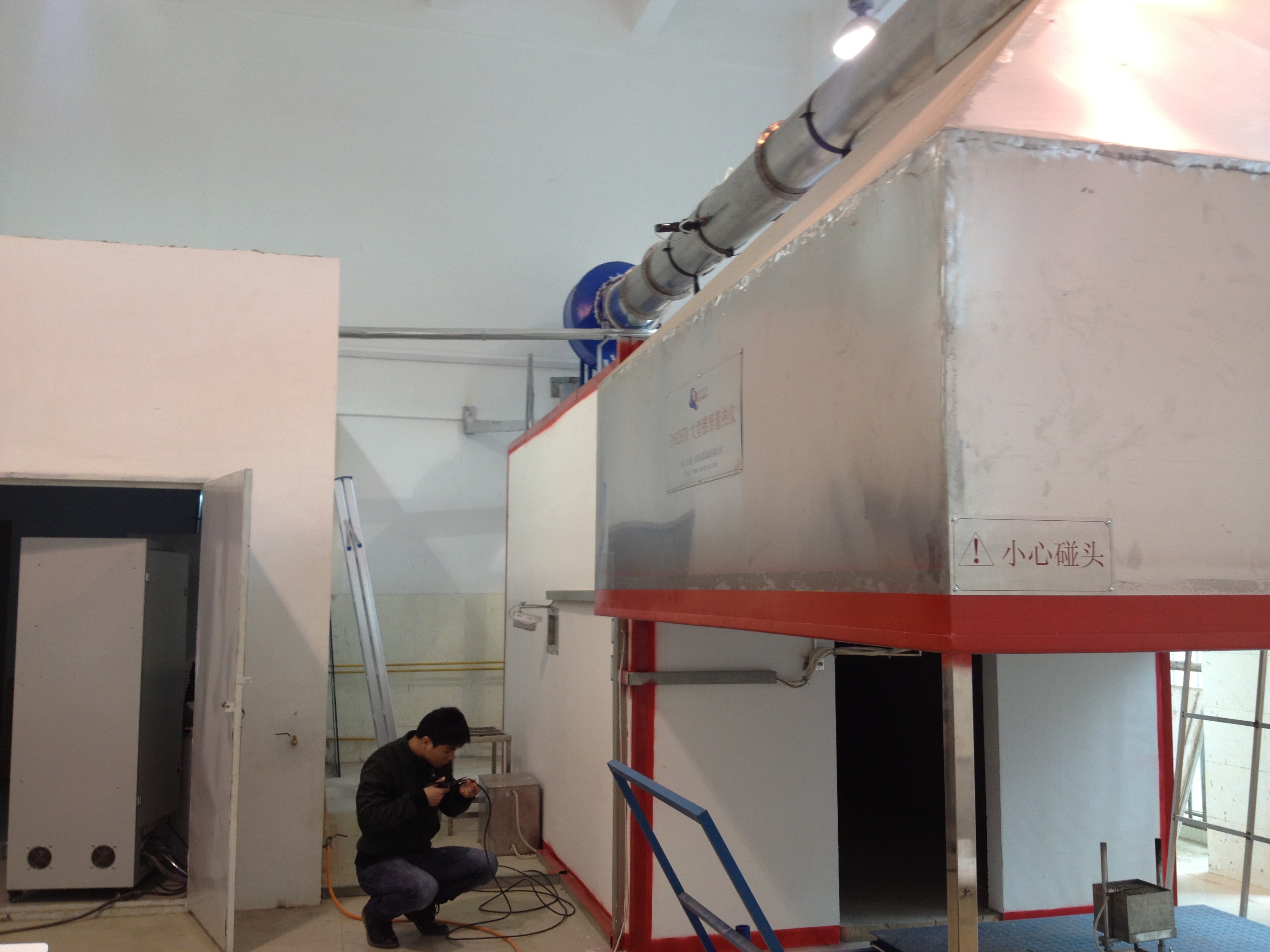

Abgaskappe |
Installiert direkt über der Öffnung der Verbrennungsprüfkammer, 1,8 bis 2,0 m über dem Boden, Bodengröße 2440*2440 mm, Höhe 1000 mm und Material SS304; |
| 1.2 |
Hommixer für Rauchgase |
Installation und die kegelförmige Rauch-Sammelhaube direkt darüber, die Größe ist 900*900*900mm, zwei 900*500 Edelstahlplatten sind im Inneren installiert,und eine Seite wird mit einer φ400-Öffnung geöffnet, um mit dem Rohr verbunden zu werden, das Material ist SS304; |
| 1.3 |
Abgasrohr für Rauch |
φ ist 400 mm, Länge 5000 mm, besteht aus mehreren Abschnitten, die durch einen Flansch und einen hochtemperaturbeständigen Dichtungsring miteinander verbunden sind, beide Enden sind mit einer Rauchgasmischvorrichtung aus Material SS304 versehen; |
| 1.4 |
Auspuffventilator |
Zentrifugalventilator, der Innenbehälter besteht aus Edelstahl, hält hohen Temperaturen von Rauchgasen von mindestens 300 °C stand und das Luftvolumen wird durch den Frequenzwandler schrittlos eingestellt; |
| Das Rauchabgassystem ist ausreichend für den gesamten Rauch, der durch die Verbrennungsprüfung des Mobiltelefons erzeugt wird, und die Rauchabgaskapazität beträgt mindestens 8000 m3/h. |
| 2.2. Umfassender Messbereich |
| 2.1 |
Umfassender Abschnitt "Messung" |
Ein Rohrblock aus rostfreiem Stahl mit einer Länge von 2155 mm und einem Durchmesser von 400 mm, aus SS304, mit Druck-, Temperatur-, Lichtbahn-, Probenahme- und anderen Sensoren ausgestattet; |
| 2.2 |
Druckmessgerät |
Zwei-Wege-Sonde, aus Edelstahl, in der Mitte der Pipeline installiert,die vorderen und hinteren Kammern sind durch das PTFE-Rohr mit dem Druckdifferenzsensor verbunden, um den Druckunterschied in der Rohrleitung zu erkennen; |
| Der Differenzdrucksensor ist auf der Halterung des Gesamtmessbereichs montiert, um sicherzustellen, dass die Differenzdruckmessung eine kurze Verzögerung und keinen Verlust aufweist.und die T90-Reaktionszeit ist weniger als 3 Sekunden |
| Drucksensor, Bereich 0-2000 Pa, Genauigkeit ±5 Pa; |
| 2.3 |
Temperaturmessgerät |
Ein amerikanisches Omega-Thermokopf mit einem Durchmesser von 0,5 mm, ein gepanzertes Isolationsthermokopf vom Typ K, das den IEC-Anforderungen entspricht; |
| Bereich 0-1000°C, Genauigkeit 0,1°C; |
| 2.4 |
Gerät zur Messung des optischen Weges |
Das optische Dämpfungssystem ist ein Glühlampe |
| 2.5 |
Gasprobenabscheidungsvorrichtung |
Die Lampe ist eine Glühlampe und wird bei einer Farbtemperatur von (2900±100) K verwendet. Die Stromversorgung ist ein stabiler Gleichstrom |
| 3.Gas und Steuerungssystem |
| 3.1 |

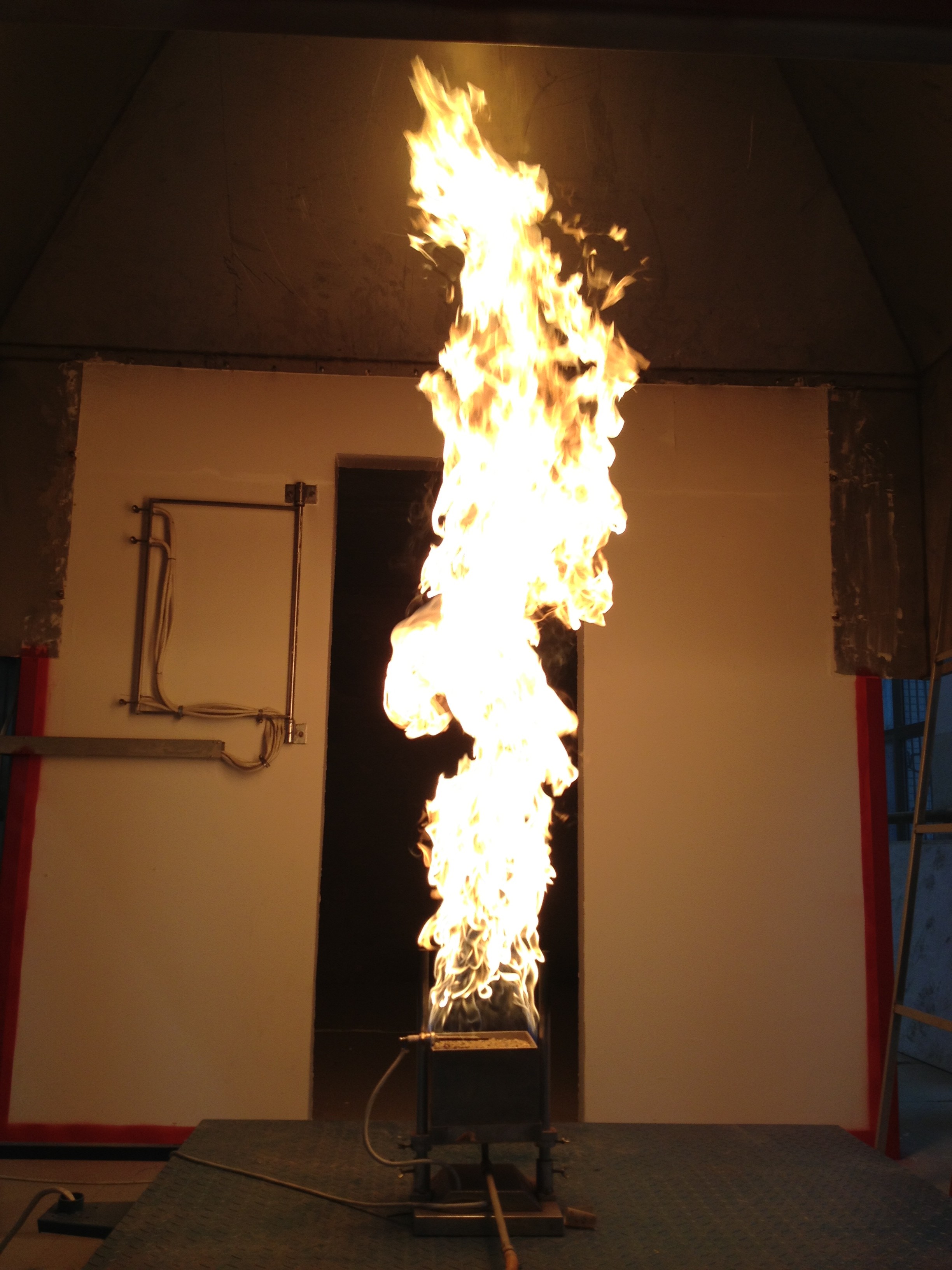

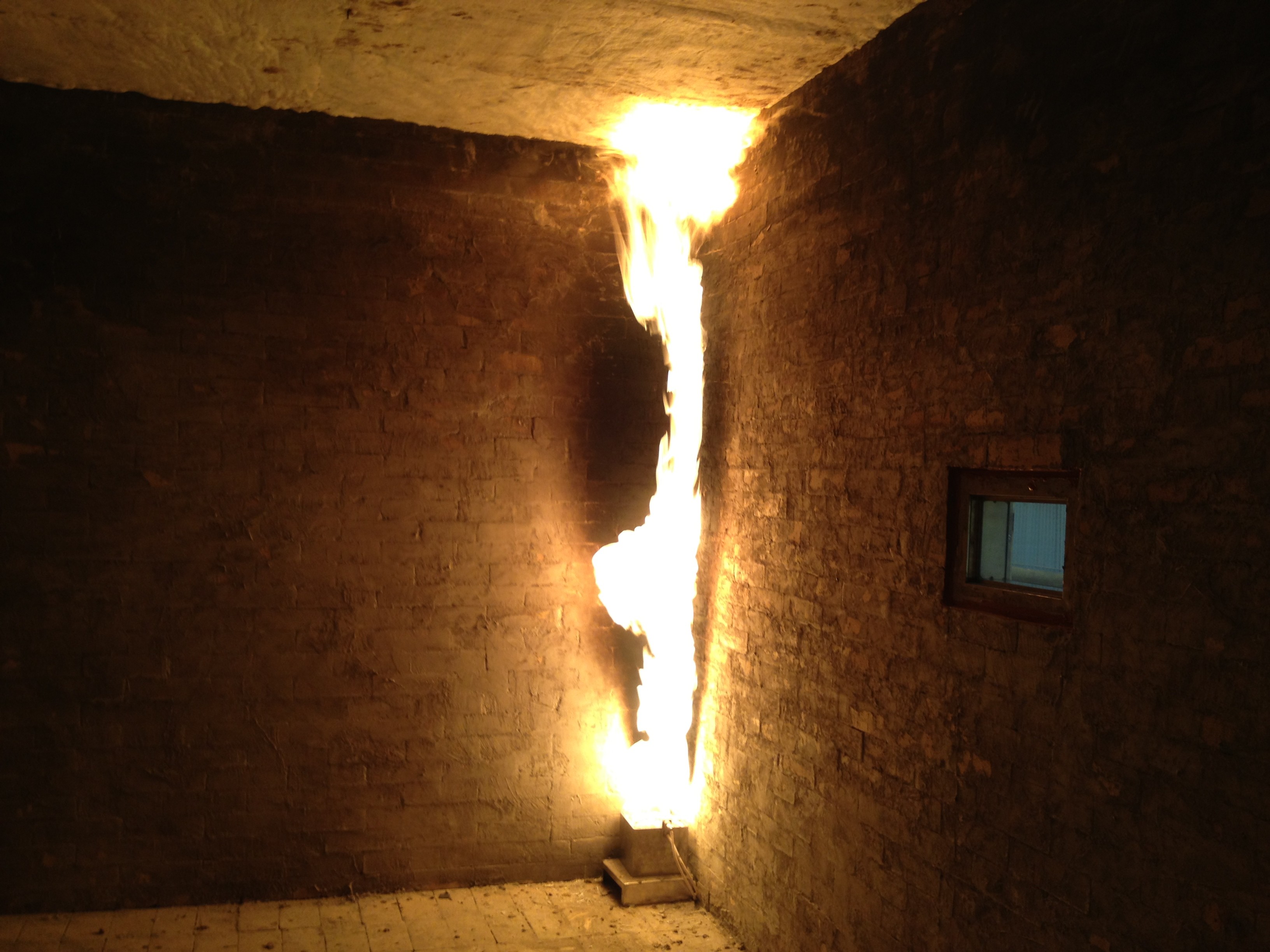

Brenner |
Detektor und eingeführte Siliziumphotodiodenprobe |
| Das optische Dämpfungssystem ist ein Glühlampe |
| Die Lampe ist eine Glühlampe und wird bei einer Farbtemperatur von (2900±100) K verwendet. Die Stromversorgung ist ein stabiler Gleichstrom |
| 3.2 |
Zündvorrichtung |
Das Objektivsystem wird verwendet, um das Licht in einen parallelen Strahl mit einem Durchmesser von mindestens 20 mm zu kondensieren.Das Licht ausstrahlende Loch der Fotozelle sollte sich am Brennpunkt der vor ihr liegenden Linse befinden |
| Detektor und eingeführte Siliziumphotodiodenprobe |
| Das optische Dämpfungssystem ist ein Glühlampe |
| 3.3 |
Steuerung des Gasdurchflusses des Verbrennungskopfes |
Die Lampe ist eine Glühlampe und wird bei einer Farbtemperatur von (2900±100) K verwendet. Die Stromversorgung ist ein stabiler Gleichstrom |
| Das Objektivsystem wird verwendet, um das Licht in einen parallelen Strahl mit einem Durchmesser von mindestens 20 mm zu kondensieren.Das Licht ausstrahlende Loch der Fotozelle sollte sich am Brennpunkt der vor ihr liegenden Linse befinden |
| Detektor und eingeführte Siliziumphotodiodenprobe |
| 3.4 |
mit einer Breite von nicht mehr als 15 mm |
Das optische Dämpfungssystem ist ein Glühlampe |
| Die Lampe ist eine Glühlampe und wird bei einer Farbtemperatur von (2900±100) K verwendet. Die Stromversorgung ist ein stabiler Gleichstrom |
| 3.5 |
Kalibrierte Gasflussregelung |
Bei Verwendung eines amerikanischen Alicat-Massendurchflussmessers besteht das Medium aus Propan, der Bereich beträgt 0-7 g/s, die Genauigkeit beträgt ± 0,8%rdg + 0,2%F.S.), die Reaktionszeit beträgt 0,1 s und die maximale Kalibrierflamme beträgt 300 kW. |
| Der Kalibriergasstrom wird durch eine Software gesteuert, die automatisch die Stufenkalibrationsflammenquelle mit einer Leistung von 75 kW/160 kW steuern kann. |
| 3.6 |
Steuerungssystem |
Der Omron-SPS wird zur Steuerung des Gasstroms verwendet und ist mit einer sicheren und zuverlässigen Gasabschaltvorrichtung ausgestattet. |
| separate Konfiguration der Gassteuerungskiste, sicher und bequem für Betrieb und Wartung; |
| 4.4. Rauchgasreinigungssystem |
| 4.1 |
Rauchgasfilterung |
Ausgerüstet mit einer dreistufigen Filtervorrichtung zur langfristigen Filtration von Staub im Rauchgas:
Ein erstklassiger Glasfaser-Baumwollgrobfilter filtert große Partikel von Karbid in den Rauchgasen, und das Filtermaterial kann schnell ersetzt werden;
Der zweitklassige amerikanische Parkerfilter, das Filterelement ist PTFE, die Präzision beträgt 2μm, das Filterelement kann schnell zerlegt und ausgetauscht werden;
Drei-stufige PTFE-Membranfiltration mit einer Genauigkeit von 0,5 μm, die Feuchtigkeit wirksam abschneidet;
|
| 4.2 |
Kaltfalle |
Kaltfalle des Typs der Kompressionspumpe, Kühlleistung 320 KJ/h, Temperaturregelungsgenauigkeit 0,1 °C, statische Veränderung 0,1 K, Selbststart und wartungsfrei; |
| 4.3 |
Dampfsperre |
Das von der Kühlvorrichtung erzeugte Kühlwasser wird automatisch ohne Wartung abgeleitet. |
| 4.4 |
Trocknungskolonne |
Wird zur Trocknung des Restwasserdampfes im Probengas verwendet, kann schnell zerlegt und durch das Trocknungsmedium ersetzt werden; |
| 4.5 |
Probenahmepumpe |
Die deutsche KNF-Vakuumpumpe mit einer Probenahmekapazität von 16 L/min kann kontinuierlich einen Probendruck von 50 KPa mit hoher Luftdichtheit, geringer Geräuschbelastung und geringer Vibration erzeugen. |
| 4.6 |
Rotameter |
Import-Rotameter mit einem Bereich von 0-1,5 L/min, der den Gasfluss der Ausgangsprobe stabilisieren und den Messfehler verringern kann, der durch die Fluktuation des Gasflusses verursacht wird; |
| 5. Gaskonzentrationsanalysesystem |
| 5.1 |
Gasanalysator |
Mit einem deutschen ABB EL3020-Analysator, paramagnetische O2-Konzentrationsanalyse, Messbereich 0-21%, Genauigkeit 0,01%, Reaktionszeit nicht mehr als 12 Sekunden,Drift und Lärm innerhalb von 30 Minuten vom Analysator nicht mehr als 100 ppm;
Lineare Abweichung: ≤ 1% F.S.;
Wiederholbarkeit: ≤ 0,5 F.S.;
Null schwimmender Regen: ≤ 1% F.S./7D;
Startzeit: ≤ 30 min.
|
| Mit einem deutschen ABB EL3020-Analysator, IR-Typ CO/CO2-Konzentrationsanalyse, Messbereich CO: 0-1%, Genauigkeit 0,01%, CO2: 0-10%, Genauigkeit 0,01%, und die Reaktionszeit beträgt nicht mehr als 12 Sekunden. |
| 6. Datenerfassungssystem |
| 6.1 |
Modul für den Erwerb |
Mit Hilfe des Advantech-Akquisitionsmoduls,
Die Gaskonzentrationsmessgenauigkeit beträgt 100×10-6;
Die Temperaturmessgenauigkeit beträgt 0,1°C.
Die Messgenauigkeit der Druckdifferenz beträgt 0,1 Pa.
Die Zeitaufnahmegenauigkeit beträgt 0,1 s.
andere Signale sind 0,1% des Ausgangswerts im Vollmaßstab;
|
| 6.2 |
Datenerhebung |
Das System erfasst und speichert mindestens alle 3 Sekunden folgende Daten:
Der Druckunterschied der bidirektionalen Sonde, Pa;Rohrtemperatur, K;
O2-Konzentration in %;
CO-Konzentration in %;
CO2-Konzentration in %;
Massendurchfluss von Propan, mg/s;
Zeit, s;
|
| 7. Standardbetriebssoftware |
| Die Standardbetriebssoftware umfasst folgende Funktionen: |
| 7.1 |
Überwachung des Systemzustands |
Auslesen des Zustands und des Signalwerts jedes Sensors im System; |
| 7.2 |
Kalibrierung des Sensors |
Kalibrierung der Sensoren für Temperatur, Winddruck, Lichtbahn, Konzentrationsanalyse usw. |
| 7.3 |
Systemkalibrierung |
Standardverfahren für die Kalibrierung von Systemschritten; |
| 7.4 |
Standardbetriebsverfahren |
Standardverfahren für den Betriebsversuch; |
| 7.5 |
Überprüfung des Berichts |
Rohdatenzugang und Testbericht für den Export; |
| 7. Andere Hilfsgeräte |
| 7.1 |
Videorecorder |
Video der Aufnahmeprüfung; |
| 7.2 |
Rallye |
Wird verwendet, um die Kraft des Hauptverbrennungskopfes auf die Oberfläche der Matratze zu bestätigen; |
| 7.3 |
PC-Computer |
Der Industriecomputer AdvanTech und die integrierte Datenerfassungsoberfläche verbessern die Stabilität des Betriebs des Systems. |
