ISO5660 Kegelkalorimeter Analyseinstrument für die Wärmeabgabe


Einführung des Produktes
Kegelkalorimeter misst die Wärmefreisetzungsrate ((H.R.R.), Rauchfreisetzung, Zündzeit, Sauerstoffverbrauch,Erzeugung von Kohlenmonoxid und Kohlendioxid und Massenverlust bei Exposition der Probe gegenüber einer Ressource eines kegelförmigen Heizgeräts.

Anwendung
Diese Vorrichtung dient zur Beurteilung von Materialien, die einer thermischen Strahlung ausgesetzt sind (typischer Strahlungswert 25, 35, 50KW/m2), die durch eine elektrische Funkenzündung entzündet wird,und dann die Wärmefreisetzung des Materials messen, der Rauchgasdurchfluss und der C-Koeffizient, die Entzündungs- und Löschzeit der Probe, der gesamte Sauerstoffverbrauch, die gesamte Raucherzeugung, die Massenverlustrate, die gesamte Wärmeabgabe,Wirkungswärme der Verbrennung, Kohlendioxid- und Kohlenmonoxidproduktion.

Technische Parameter

Produktmerkmale und Anwendung
1.Kegelkalorimeter mit beweglichem Analysekasten, kann mit einem großen Wärmefreisetzungsprüfsystem wie ISO 9705, EN 13823 usw. verbunden werden, entspricht ISO 5660, ASTM E1354, BS 476 Teil 15 usw.Prüfstandards.
2.Integrierte Prüfkörper und 19-Zoll-Analysekabine, eingebetteter PC mit 15-Zoll-Touch-Bildschirmcomputer für die gesamte Steuerung und automatische Prüfung.
3Konische Heizungen mit einer Nennleistung von 5000 W, einer Wärmeleistung von 0 ~ 100 kW/m2 und einem PID-Temperaturregler, wobei der Strahlenkegel horizontal oder vertikal sein kann.
4.Wenn der mittlere Teil der Oberfläche der Probe im Bereich von 50 x 50 mm ausgesetzt ist, beträgt die Strahlung im Mittelpunkt der Abweichung nicht mehr als 2%.
5Die Proben werden mit einem Gewichtsbereich von 0 bis 3000 g gewogen; Genauigkeit: 0,1 g.
6.Auto Split Shutter automatisch geöffnet, um Strahlung auf die Probe zu übertragen.
7.ABB EL3020 Paramagnetischer Sauerstoffanalysator, der die Sauerstoffkonzentration im Gas mittels Paramagnetwechsel misst. Konzentrationsbereich 0-25%.
8.Analyse der Rauchdichte mittels Lasersystem, bestehend aus einem 0,5 mW He Ne Laser, dem Hauptdetektor und dem Hilfsdetektor.
Das Abgassystem besteht aus dem Lüfter, der Rauchansammlungsdeckel, dem Abluftrohr und dem Durchflussmessgerät der Öffnungsplatte usw. Die Abluftlüftluftgeschwindigkeit beträgt 0 ~ 50 g/s, die Präzision 0,1 g/s.
9Die Ringe wurden aus der Rauchkappe mit 685 mm und 12 Löchern montiert.
10Der Abgasdurchfluss wird durch Messung der Druckdifferenz auf beiden Seiten der Schärfe 350 mm über dem Ventilator, des inneren Durchmessers der Schärfe
Die Kantenöffnung ist 57 mm + 1 mm.
11.ABB SCC-S Gasprobenahmesystem besteht aus einer Probenahmpumpe, einem Filter, einer Kältefalle, einer Abwasserableitung, Wasserfiltern und CO2-Filtern;
Tragbare Wasserkühlsysteme ohne Wasser- und Sanitäranlagen bei Verwendung des Wärmeflussmessers (für ISO 5660).
12.Zur Kalibrierung der Reaktion des gesamten Prüfsystems wird ein quadratisch geöffneter Messingbrenner verwendet, mit dem der Wert des C-Koeffizienten gemessen wird.
13Das Datenerfassungssystem kann den Sauerstoffanalysator, den Öffnungsmesser, das Thermoelement und andere Instrumente der Ausgabe aufzeichnen.
Anwendungsbereich: geeignet zur Prüfung der Wärmeabgabe von Baustoffen, Schienen, Drahtkabeln

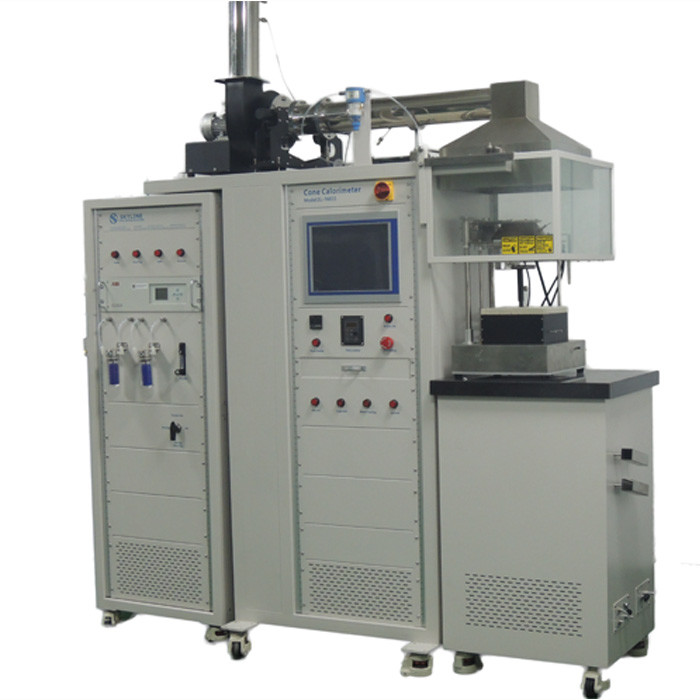

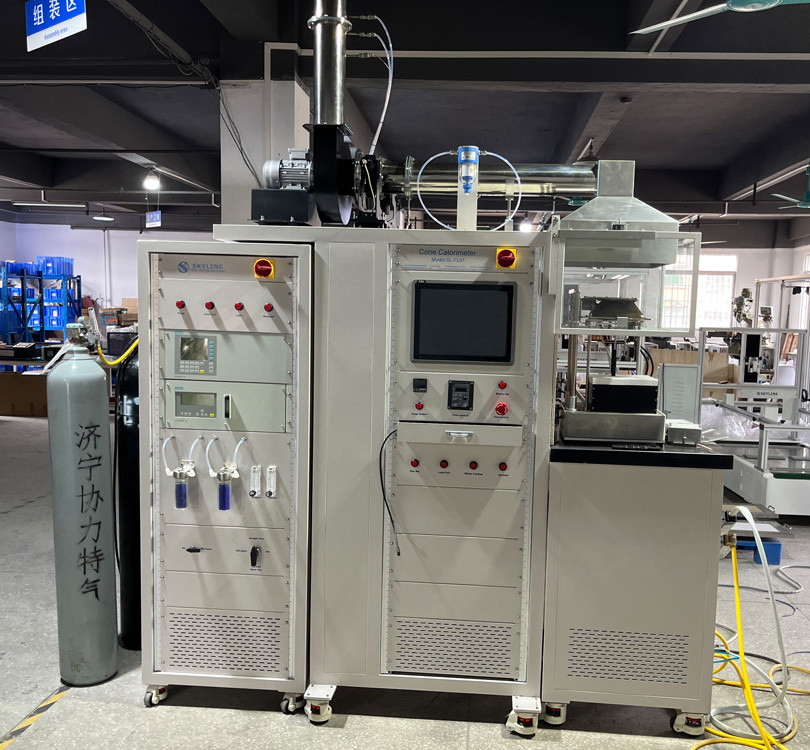

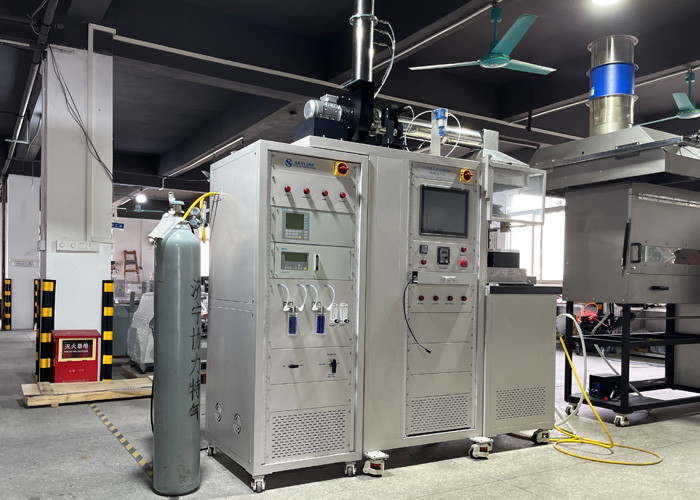

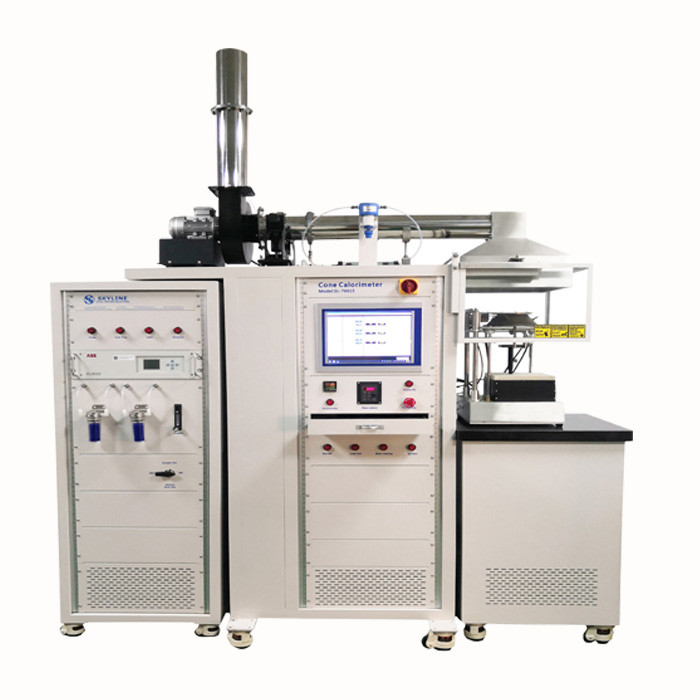

Produktdetails des Kegelkalorimeters
Der Name des Kegelkalorimeters leitet sich von dem von Dr.Vytenis Babrauskas zur Untersuchung der Probenahme (100mm x 100mm) mit einem Fluss von bis zu 100kW/m2 für die Skala der Bank Sauerstoffverlust seiner EntwicklungDer Kegelkalorimeter-Test beruht auf der Theorie, daß die reinen Verbrennungskalorien in einem angemessenen Verhältnis zur für die Verbrennung notwendigen Sauerstoffmenge stehen.1 MJ/kg wird erzeugt, wenn 1 kg Sauerstoff verbraucht wird, und Wärmeemissionen, Zündzeit, Sauerstoffverbrauch, CO- und CO2-Generation sowie der Fluss der aus den Prüfmaterialien erzeugten entzündeten Gase werden gemessen.
Normen
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
Die Anforderungen an die Vorschriften für die Berechnung der Emissionsmengen sind in Anhang I der Verordnung (EG) Nr. 1907/2006 zu beachten.
GB:GB/T 16172:2007

Anforderungen an die Installation
Elektrisch: 230 Volt Nominal 50 Ampere
Umgebungstemperatur: Betriebszeit zwischen 10 °C und 35 °C
Abmessungen: Gerät: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Gasversorgung:Methan, Stickstoff, Druckluft
Kegelkalorimeter.pdf


Wie funktioniert ein Kegelkalorimeter?
Der Kegel ist ein Feuerprüfungswerkzeug, das auf dem Prinzip beruht, dass die aus einer brennenden Probe freigesetzte Wärmemenge direkt mit der während der Verbrennung verbrauchten Sauerstoffmenge zusammenhängt.Die Wärmemenge, die ein Material erzeugt, hängt direkt mit der Schwere eines Feuers zusammen, wie z.B. die Wachstumsrate von Feuer.
