UL94 Entflammbarkeitstestkammer
, ISO 6722 Prüfkammer für die Entflammbarkeit
, Horizontale Entflammbarkeitsprüfkammer
Die in Absatz 1 genannten Anforderungen gelten nicht. Horizontal-vertikal Entflammbarkeit Prüfer
Erzeugnis Einleitung

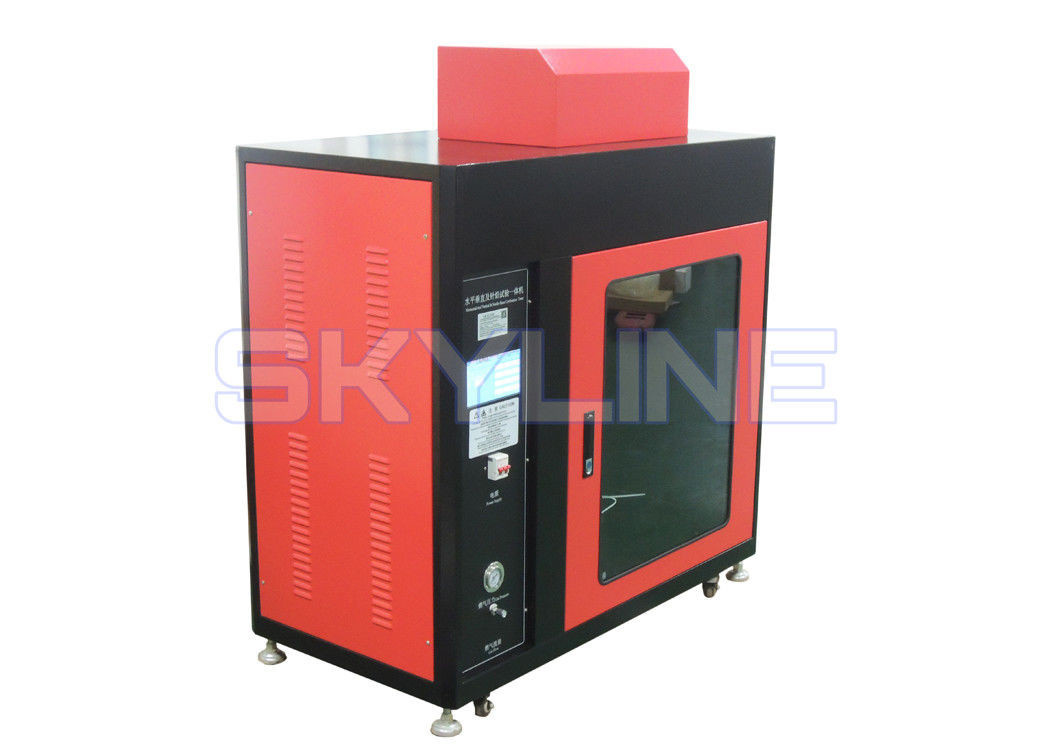

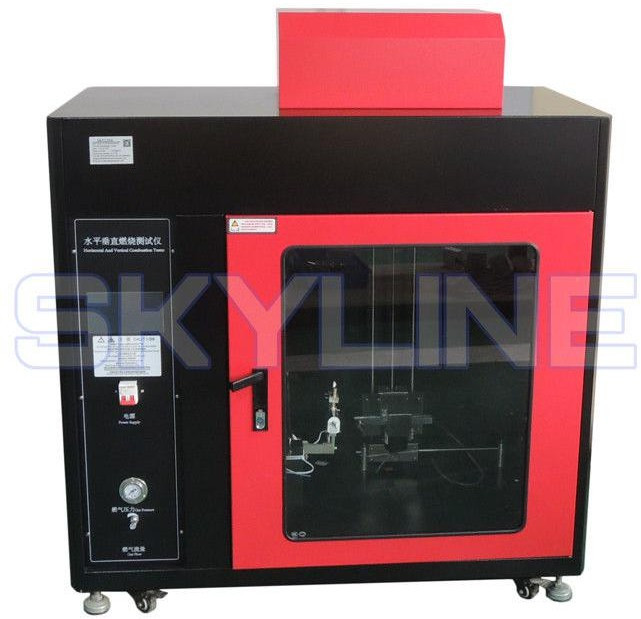

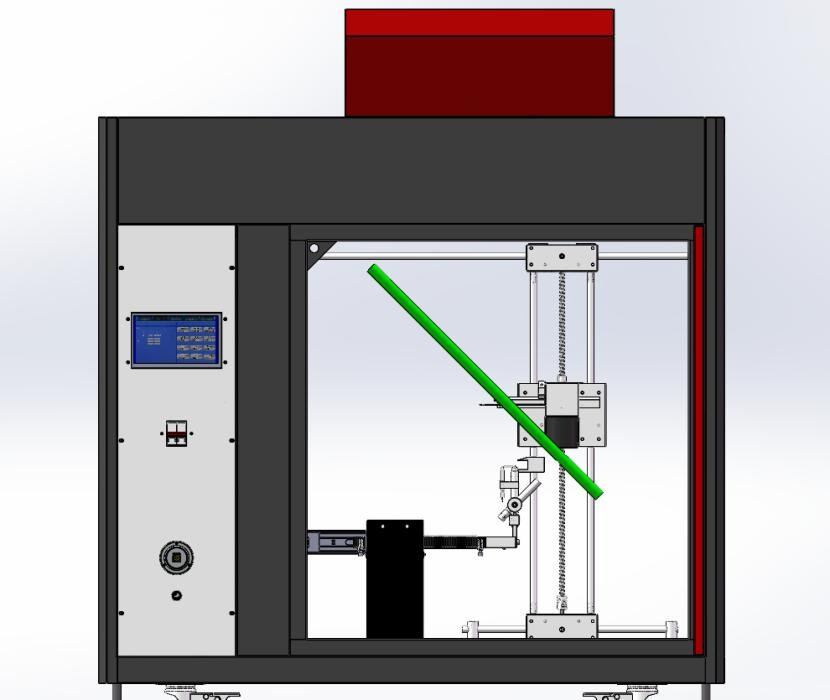

Maschine zur Prüfung der horizontalen und vertikalen Entflammbarkeit
UL 94 Flammenkammer Horizontale Flammenkammer, vertikale Flammenkammer
Zur Prüfung der Entflammbarkeit von Kunststoffmaterialien, die in elektrischen Geräten und Geräten verwendet werden.Mit einer vollständig verstellbaren Probenstütze und einer präzisen Gasflusssteuerung.
Diese Prüfkammer ist hauptsächlich für den Leiterdurchmesser größer als 8 mm (Abschnittfläche größer als 0,5 mm2) oder kleiner als 8 mm (Abschnittfläche kleiner als 0,5) bestimmt.5 mm2) der Flammbarkeitsbewertung von Einzeldraht und Kabel. geeignet für Beleuchtungsanlagen, Niederspannungsgeräte, Haushaltsgeräte, Elektrowerkzeuge, Elektromotoren, Elektrowerkzeuge, elektronische Instrumente,elektrische Steckverbinder und Zubehör wie elektrische und elektronische Produkte und Komponenten der Forschung, Produktion und Qualitätskontrolle.
Prüfstand
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4
UL94:Flammbarkeitstests von Kunststoffmaterialien für Teile von Geräten und Geräten UL94HB: Horizontale Brennprüfung
V-0,1,2: 20 mm vertikale Brennprüfung
94-5VA,B: 500W(125mm) Vertikaler Brennversuch 94VTM-0,1,2: Vertikalverbrennungsprüfung mit dünnem Material
94HBF,94HF-1,2: Horizontale Verbrennung von Schaumstoff
IEC 60695-11-10:Brandgefährdungsprüfung - Teil 11-10: Prüfflammen - Prüfmethoden für horizontale und vertikale Flammen mit 50 W
IEC 60695-11-20: Brandgefährdungsprüfung - Teil 11-20: Prüfflammen - Prüfmethoden für 500 Watt Flammen
IEC 60695-11-4:Brandgefährdungsprüfung - Teil 11-4: Prüfflammen - 50 W-Flammen - Gerät und Konformationsprüfung
IEC 60695-11-3:Brandgefährdungsprüfung - Teil 11-3: Prüfflammen - 500 W-Flammen - Gerät und Konformationsprüfung
ISO 6722
Technischer Parameter
| Arten |
500W (Klasse 5V) |
50W ((HB/V-Klasse) |
| Prüfflamme |
500 W ((Verbrennungsprüfung für die Einstufung V-0, V-1, V-2) |
50 W ((Verbrennungsprüfung für die Einstufung V-0, V-1, V-2) |
| Brennerröhre |
Innerer Durchmesser: Φ 9,5 mm±0,3 mm |
Innerer Durchmesser: Φ 9,5 mm±0,3 mm, |
| Brennwinkel |
0°, 20°, 45° |
0°, 20°, 45° |
| Thermoelement |
Typ K (Ni/Cr - Ni/Al) |
Typ K (Ni/Cr - Ni/Al) |
| Größe des Thermocouples |
0.5 mm |
0.5 mm |
| Standard-Kupferblock |
9 mm ± 0,01 mm, Gewicht: 10 g ± 0,05 g vor dem Bohren. |
5.5 mm±0,01 mm, Gewicht:76 g±0,01 g vor dem Bohren. |
| Zeit, die Temperatur zu erhöhen |
von 100 °C±5 °C bis 700 °C±3 °C;
54s±2s (vordefiniert)
|
von 100 °C±5 °C bis 700 °C±3 °C;
44s±2s (vordefiniert)
|
| Gasfluss |
965 ± 32 ml/min |
105 ± 10 ml/min |
| Gasversorgung |
Methan, Min.98% Reinheit |
Methan, Min.98% Reinheit |
| Wasserkolonne |
125 m±5 mm |
‹10 mm |
| Testzeit |
54 ± 2 s |
44 ± 2 s |
| Flammenhöhenanzeiger |
40 ± 1 mm |
20 ± 1 mm |
| Volumen der Kammer |
> 0,5 m3, schwarzer Innenraum |
> 0,5 m3, schwarzer Innenraum |
| Entsprechend der Norm |
Die in Anhang I der Verordnung (EG) Nr. 396/2005 genannten Anforderungen gelten für die Verwendung von |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Verbrennungsgas mit hochreinem Propangas |
Flüssiger Erdölgas |
| Längen der getesteten Drähte: 600 mm (24 Zoll) |
Musterverschlusswinkel: 45° |
| Der Bunsenbrenner hat ein Einlassloch von 13 mm und einen Nenndurchmesser von 10 mm, der Außendurchmesser der Feuerleitung beträgt 100 mm |
Innenflamme beträgt 50 mm, Temperatur der Innenflamme mindestens 900 Grad Celsius |
| Die Bunsenbrennerflamme sollte in den Boden der Proben und senkrecht zur Probeachse gelegt werden |
Die Spitze der inneren Flammenrolle sollte sich im Mittelpunkt der Probe befinden |
| Automatische Zündung |
Flamme brennen die Probe 15 Sekunden weiter und automatisch ausgeschaltet |
| Nach 15 Sekunden Brennen |
wird die fortgesetzte Brennen Zeit, die fortgesetzte Brennen Zeit bis zur fortgesetzte Brennen zerdrücken und setzen Sie den Stoppknopf aus |
|
Das Brenngas wird nicht mit dem Prüfer geliefert
|
es sollte vom Kunden geliefert werden |
Eigenschaften
Die Prüfung der vertikalen Verbrennung eines einzelnen Kabels erfolgt anhand der Größe Bunsen (Bunsenbrenner) und der spezifischen Gasquelle (Bing Wan).nach einer bestimmten Flammenhöhe und einer gewissen Anwendung des Flammenwinkels auf den senkrechten Zustand der Probenauflage zur Prüfung der Zündzeit, Entzündung, Verbrennungsdauer und Verbrennung, um seine Länge zu beurteilen.
