ISO 3008-2007 Ausrüstung zur Prüfung der Entflammbarkeit

ISO 3008-2007 Ausrüstung zur Prüfung der Entflammbarkeit

Anwendung

geeignet für die Brandprüfung von Türen und Rollblenden, die an der Öffnung vertikaler Trennwände montiert sind; z. B. Scharniertüren, Drehtüren, horizontale Schiebetüren, vertikale Schiebetüren,(einschließlich verbundener Schiebetüren und Sektionstüren), Feuerbeständigkeit von Rollläden, anderen Schiebetüren, Klapptüren, Klapptüren, Platten, die sich in der Wand bewegen können.

Einhaltung der Normen

gemäß ISO 3008-2007 "Brandprüfungstüren und Rollverschlussbaugruppe" "Brandprüfmethoden für Gebäudekomponenten Teil I: Allgemeine Prüfvorschriften";nach der NFPA "Fire Door Fire Test Method"

Technische Parameter

1- Komposition des Geräts: Feuerprüföfen, Gasdurchflussmesssystem, Temperaturmesssystem und Druckmess- und Steuerungssystem.

2. Feuerversuchsofen: für vertikale Prüföfen, Größe 3 M (lang) x 1,2 M (tief) x 3 M (hoch) (kann angepasst werden)

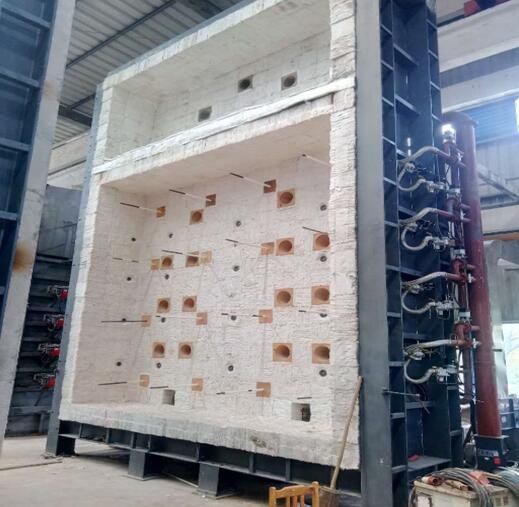

3. Ofenstruktur; Stahlkonstruktionsrahmen wird verwendet, um die Ofenwand mit feuerfesten Ziegeln in der Mitte des Stahlkonstruktionsrahmens zu bilden.Die Innenseite der Ofenwand besteht aus hochtemperaturbeständigem Wärmedämmstoff mit einer Dichte von mehr als 1000 kg/m3Die Außenseite ist mit Farbstahl verpackt, die Dicke des Ofenverkleidungsmaterials beträgt 65 mm und die Temperaturprüfungstemperatur im Ofen beträgt bis zu 1250°C.Installiert und ausgekleidet und in unserer Fabrik getestetDie Teile werden verpackt und in den Anhänger transportiert.

4- Kraftstoffverbrauch: Erdgas (Nutzern)

Temperaturmessungssystem

1. Thermoelement im Ofen: Das Ofen verwendet ein Nickel-Cromium-Nickel-Silizium-Thermoelement des Typs K mit einem Drahtdurchmesser von 2,0 MM gemäß GB/T 16839.1, ein hitzebeständiges Edelstahlgehäuse mit einem hitzebeständigen Material in der Mitte und einem heißen Ende.die Temperaturgenauigkeit ist < ± 15 °C.

2- Rückschlagoberflächentemperaturmessung: ein 0,5 mm großes Thermoelement mit einem Durchmesser von 0,2 mm und einem Durchmesser von 12 mm auf einer runden Kupferplatte,mit einer Breite von mehr als 20 mm,.1Es sollte Asbestfolien mit einer Länge und Breite von 30 mm und einer Dicke von 2,0 mm abdecken.

3. Durchschnittliche Temperaturmessung: 8 Thermoelemente, geeignet für GB/T7633-2008 und GB/T17428-2009

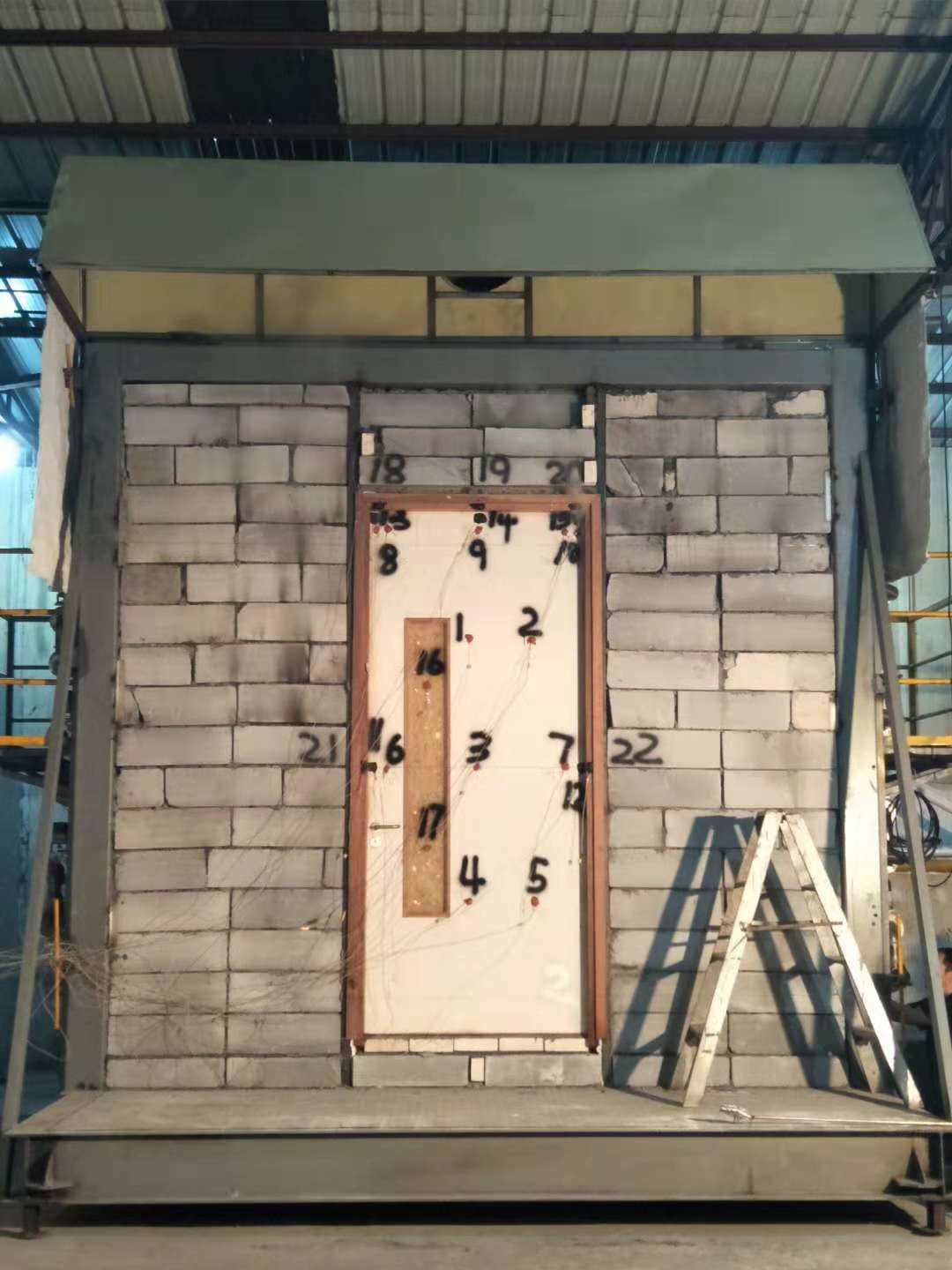

4- Maximaltemperaturmessung: 20 Thermoelemente können die Doppeltür mit der Platte mit einer maximalen Breite von 1200 mm messen.

5. Mobiles Thermoelement: gemessen durch Infrarotthermometer

6- Inneres Thermoelement: 4 Thermoelemente, geeignet zur Messung der inneren Temperatur des Lüftungskanals.

7. Umgebungstemperaturmessung: Es wird ein umhülltes Thermoelement mit einem Durchmesser von 3,0 mm verwendet, das dem in GB/T16839 angegebenen großen Nickel-Cromium-Nickel-Silizium-K-Typ-Thermoelement entspricht.1.

8- Druckmessung im Ofen: T-förmige Messsonde mit Messgenauigkeit ± 2 Pa.

9. Ladesystem: Messung mit einem Drucksensor

10- Verformungsmessgerät: mit elektronischem Verformungsmessgerät

11. Schlittsonde: nach GB/T9978.1 hergestellt

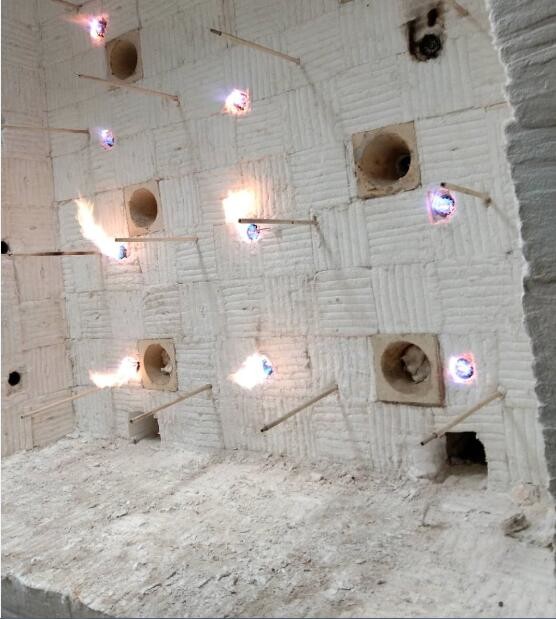

12. Brenndüse: 8 Hochgeschwindigkeitsbrenner sind an beiden Seiten der Ofenwände eingebettet, 4 auf jeder Seite.

13. Abgasrauch: In der Hinterseite der Ofenwand werden drei Abgaslöcher angebracht, die mit dem hinteren Rauchgas verbunden sind, und das Rauchgas im Ofenkörper wird entlassen.Kontrolldruck.

14. Ansicht des Feuerlochs: Auf der hinteren Seitenwand des Ofenkörpers befinden sich zwei Feuerlöcher zur Beobachtung der Feueroberfläche und der Flamme des Prüfstücks während der Prüfung.

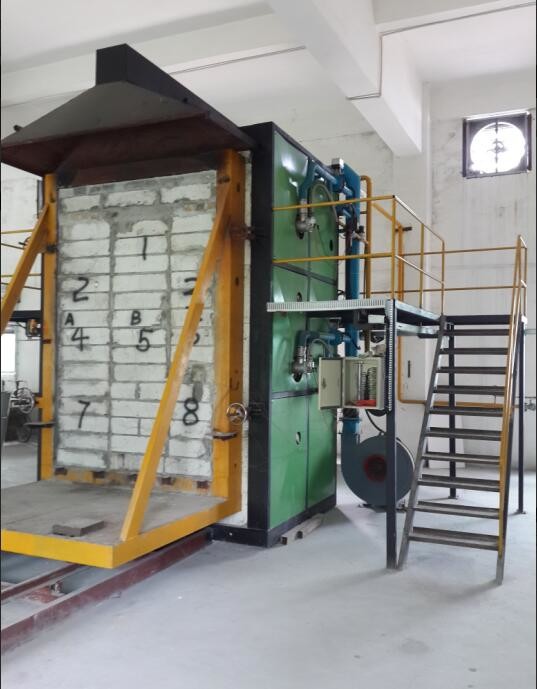

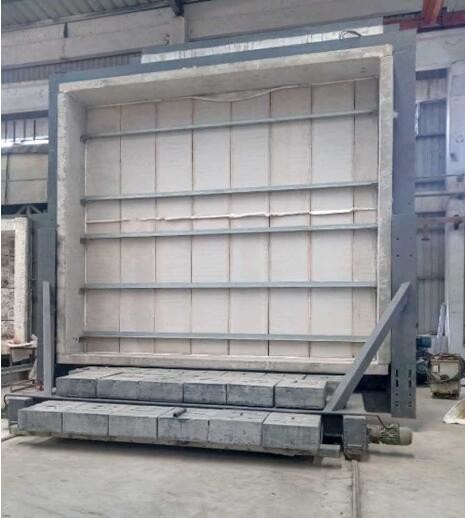

15. Ladevorrichtung: Es verwendet einen Wagen, der 3,5 m hoch und 3,0 m breit ist und aus einer Karosserie und einer Probeplatform besteht.die auf der Schiene bewegt werden können. Prüfplattform: 3,0 m*3,0 m Quadrat Stahlrahmen. Während der Prüfung wurde die Prüfplatform mit dem Prüfstück mit einem elektrischen Hebeapparat auf den Fahrzeugkörper angehoben,dann wurde der Wagen in die Prüfposition gedrückt und fixiert, und dann begann der Test.

16. Elektrische Steuerung: MCGS-Konfigurationssoftware und PLC-Programm mit eingebettetem integrierten Industriecomputer, einschließlich: Hauptsteuerungsoberfläche, Ofentemperaturkurvenoberfläche,Temperaturoberfläche des Prüfstücks, Schnittstelle für die Datenerfassung und Schnittstelle für die Parameterbestimmung.

17. Bodenfläche des Prüföfen: ca. 20 Quadratmeter
