Touchscreen + PLC Labortestgeräte Laptopcomputer Tropfprüfmaschine

1Anwendung des Produkts

Das Gerät wird verwendet, um die Auswirkungen des Produkts auf die Leistung des Produkts zu bewerten, wenn es während der tatsächlichen Verwendung des Produkts unerwartet fällt.Es eignet sich für kleine elektronische Produkte wie Mobiltelefone, PADs, E-Books und elektronische Wörterbücher, die auf Fall in eine bestimmte Richtung oder Position getestet werden.

2Systemstruktur und -prinzip

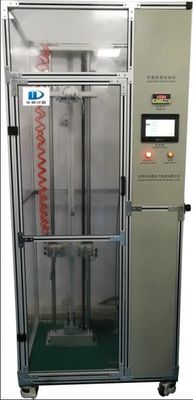

Beschreibung des Grundsatzes: Das System verwendet den Touchscreen zur Kommunikation mit der SPS, steuert den Servomotor, um die Saugkugelklemme auf dem Abfallmechanismus zum Heben zu antreiben,und kooperiert mit der Wirkung der Enthakenvorrichtung und der Saugtasse, um den Falltest zu realisieren. 3 verschiedene Saugbecher, um den vom Benutzer durchgeführten Tropfversuch von Produktkanten, Ecken und Flächen zu erfüllen.

3. Produktmerkmale

3.1 Doppelkolumnen-Linearlagerführung, Servomotor + Timing-Gürtel-Antriebsheben, kann die Prüfhöhe willkürlich einstellen, ein externer Encoder erkennt direkt die tatsächliche Steigposition,Die Positionierung ist genauer.

3.2 Drei verschiedene Winkel von Saugbechern, um eine mehrwinkelhafte Prüfung der Proben zu erreichen, automatische induktive Adsorptionsfunktion, zwei Saugbecher in jedem Winkel,Vermeidung von Winkelumkehrungen beim senkrechten Fallen

3.3 Touchscreen + PLC-Steuerung mit hohem Ansprechvermögen, und alle elektrischen Steuerungsteile verwenden komplette Sets von importierten Produkten, die Ansprechgeschwindigkeit ist schneller, der Betrieb stabiler,und die Daten wie Beschleunigung, kann die Höchstlandgeschwindigkeit und die Prüfzeit gemessen werden.

3.4 Der vollständig geschlossene Randrahmen und die abgeschirmte Tür mit elektromagnetischem Schloss bieten einen zuverlässigeren Schutz für die Sicherheit des Bedieners.

3.5 Wählen Sie einen Vakuumgenerator mit hohem Durchfluss für eine größere Saugfähigkeit aus und prüfen Sie größere Proben.

3.6 Schnelle Vakuumkompensationsfunktion zur Verringerung der Haftung von Prüfproben und Saugbechern und eine genauere Abnahme

3.7 Die Fallplatte wird direkt auf den Boden gelegt, um andere Faktoren zu vermeiden, wodurch die Prüfung näher an der Realität ankommt.

4Hauptfunktion

4.1 Richtungsabfallprüfung

4.2 Freifallprüfung

4.3 Automatische und manuelle Funktionen

4.4 Referenzhöhenkompensationsfunktion

4.5 Fallhöhe, Endgeschwindigkeit und Anzahl der Prüfungen können festgelegt werden

4.6 Schnelle Vakuumkompensation

4.7 Datenmessfunktion, automatische Berechnung von Beschleunigung, Landegeschwindigkeit, Prüfzeit usw.;

4.8 Vollverschlossene Sicherheitstürschutzfunktion (Sicherheitstür ist offen, Ausrüstung startet nicht, schützt die Sicherheit des Bedieners)

5. Technische Parameter

5.1 Fallhöhe: Sie kann im Bereich von 400-1800 mm eingestellt werden, die Verschiebungsgenauigkeit beträgt ±1 mm und die volle Beschleunigung während des Fallens: der Fehler beträgt 0,2 g.Die Probe wurde kontrolliert, um von einer Höhe von 1 m durch das Gerät zu fallen, und die sofortige Geschwindigkeit bei Berührung mit dem Boden war > 4.2 m/s. Abweichung der Falloberfläche: Die Orientierung des Produkts und die anfängliche Abbiegung bei der Landung beträgt nicht mehr als 5°. Ist sie größer als 5°, handelt es sich um einen fehlgeschlagenen Fallversuch;die Erfolgsquote des kontrollierten Abfalls beträgt > 99%.

5.2 Fallwinkel: 0°, 45°, 90°, 2 große Flächen, 4 Facetten, 8 Kanten und 4 Ecken der rechteckigen Probe, die fallen gelassen werden kann

5.3 Relevante Normen: Das Produkt entspricht der Norm IEC68-2-32.

5.4 Spezifikationen und Menge des Saugbechers: Ф16mm Saugbecher, 6

5.5 Prüfdaten: Fallhöhe, Beschleunigung, Endgeschwindigkeit, Prüfzeit, Anzahl der Prüfungen usw.

5.6 Gewicht der Prüfprobe: maximal zulässig 1000 g

5.7 Größe der Tropfffläche: 350*350*50 mm

5.8 Material der Tropfoberfläche: (kann angepasst werden)

Weißer Granitgranit, die Oberfläche ist poliert, keine offensichtlichen Kratzer, Löcher und Dellen; Dicke 49 ~ 51 mm; Flachheit < 1 mm.Die Stahlkugel mit einer Masse von 32 g fällt frei von einer Höhe von 50 cm., und die Höhe des Sprunges beträgt 30-40 cm; die Höhe fällt frei von der Höhe von 100 cm, und die Sprunghöhe beträgt zwischen 70 und 80 cm.

Inspektionsmethode: Verwenden Sie einen Staubsauger und einen Lappen, um die Oberfläche zu entfernen, und dann berühren Sie die Oberfläche mit der Handfläche, um visuell zu fühlen, ob es eine Beule gibt; wenn Sie die Dornen intuitiv fühlen können,Die Oberfläche ist nicht qualifiziert..

Holzplatte: 3 cm dickes Holzplatte mit hoher Dichte. Die Qualität 130g Stahlkugel fällt von einer Höhe von 50cm, die Sprunghöhe ist 10-15cm; die Höhe fällt von 70cm, und die Sprunghöhe ist 15cm-20cm.

5.9 Rauheit der Tropfenoberfläche: Die Rauheitswerte von Marmor- und Zementplatten liegen bei 0,59 μm bzw. 1,29 μm (Referenzdaten).

6.Anforderungen an die Arbeitsumgebung und die Lagerung

6.1 Betriebstemperatur und Luftfeuchtigkeit: Temperatur 18 °C bis 30 °C, Luftfeuchtigkeit 40% bis 60% (nicht kondensierend)

6.2 Lagertemperatur und Luftfeuchtigkeit: Temperatur -10 °C bis 60 °C, Luftfeuchtigkeit 40% bis 60% (nicht kondensierend)
