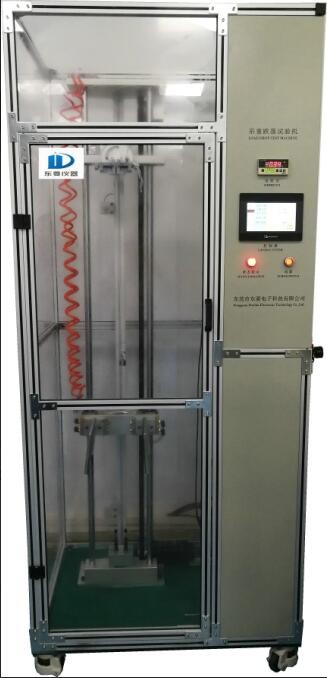

Touch Screen + PLC-Laborversuch-Ausrüstungs-Laptop-Computer Kippfallen-Maschine

1. Produktanwendung

Das Gerät wird benutzt, um die Auswirkung des Produktes auf die Leistung des Produktes auszuwerten, wenn es unerwartet während des tatsächlichen Gebrauches des Produktes fallen gelassen wird. Es ist für kleine elektronische Produkte wie Handys, Auflagen, Ebücher und elektronische auf Tropfen einer spezifizierten Richtung oder einer spezifizierten Position geprüft zu werden Wörterbücher, passend.

2. Systemstruktur und -prinzip

Prinzip-Beschreibung: Das System benutzt den Touch Screen, um den PLC verbunden zu sein, steuert den Servomotor, um die Saugschalenklammer auf dem Rückgangsmechanismus zum Aufzug zu fahren und arbeitet mit der Aktion des loshakenden Gerätes und der Saugschale zusammen, um das Kippfallen zu verwirklichen. 3 verschiedene Richtungssaugschalen, zum des Kippfallens des Benutzers der Produktränder, -ecken und -gesichter zu treffen.

3. Produkteigenschaften

3,1 kann lineare Lageranleitung der doppelten Spalte, Servomotor + der Zahnriemen-Antrieb, der anhebt, die Testhöhe willkürlich einstellen, externer Kodierer ermittelt direkt die tatsächliche steigende Stellung und in Position bringen ist genauer

3,2 drei verschiedene Winkel von den Saugschalen, zum des Multiwinkeltests der Proben, automatische induktive Aufnahmefunktion, zwei Saugschalen zu erzielen in jedem Winkel, Winkelumstellung vermeiden, wenn Sie vertikal fallen

3,3 ist- Touch Screen + hoch Warte-PLC-Steuerung und alle elektrischen Steuerteilgebrauchsganzen sätze Importprodukte, die Wartegeschwindigkeit schneller, ist die Operation stabiler, und die Daten wie Beschleunigung, maximale Landegeschwindigkeit und Testzeit können gemessen werden.

3,4 bieten gekapselter Zusatzrahmen und aussortierte Tür mit elektromagnetischem Verschluss zuverlässigeren Schutz für die Sicherheit des Betreibers

3,5 ausgewählter Hochflussvakuumerzeuger für größeren Sog und Test für größere Proben

3,6 ist- die schnelle Vakuumausgleichsfunktion, zum der Adhäsion der Prüflinge und der Saugschalen zu verringern und der Tropfen genauer

3,7 wird die Tropfenplatte direkt aus den Grund gesetzt, um andere Faktoren zu vermeiden und macht den Test näher an Wirklichkeit.

4. Hauptfunktion

4,1 Richtungskippfallen

4,2 Test des freien Falls

4,3 automatische und manuelle Funktionen

4,4 Bezugshöhenausgleichsfunktion

4,5 Abwurfhöhe, Endgeschwindigkeit und Zahl von Tests können eingestellt werden

4,6 schneller Vakuumausgleich

4,7 berechnen Datenmaßfunktion, automatisch Beschleunigung, Landegeschwindigkeit, Testzeit, etc.;

4,8 gekapselte Sicherheitstür-Schutzfunktion (Sicherheitstür ist, Ausrüstung beginnt nicht, schützt Betreibersicherheit offen)

5. Technische Parameter

5,1 Abwurfhöhe: Sie kann innerhalb des Bereiches 400-1800mm eingestellt werden, ist die Verschiebungsgenauigkeit ±1mm und die volle Beschleunigung während des Rückgangs: der Fehler ist innerhalb 0.2g. Die Probe wurde gesteuert, um von einer Höhe von 1 m durch das Gerät und die blitzschnelle Geschwindigkeit zu fallen, als, mit dem Boden in Verbindung zu treten Rückgangs-Oberflächenabweichung >4.2 m/s. war: die Produktorientierung und die Anfangsablenkung sind nicht mehr als 5° bei der Landung. Wenn es größer als 5° ist, ist es ein ausfallen Kippfallen; die Erfolgsquote des kontrollierten Rückgangs ist >99%.

5,2 Tropfenwinkel: 0°, 45°, 90°, 2 große Gesichter, 4 Facetten, 8 Ränder und 4 Ecken der rechteckigen Probe, die fallen gelassen werden kann

5,3 relevante Standards: Das Produkt stimmt mit dem Standard IEC68-2-32 überein

5,4 Saugnapfspezifikationen und -quantität: Ф16mm-Saugschale, 6

5,5 Testdaten: Abwurfhöhe, Beschleunigung, Endgeschwindigkeit, Testzeit, Zahl von Tests, etc.

5,6 Prüflingsgewicht: maximal zulässiges 1000g

5,7 Tropfenoberflächengröße: 350*350*50mm

5,8 Tropfenoberflächenmaterial: (kann besonders angefertigt werden)

Weißer Granitgranit, die Oberfläche ist Polier-, keine offensichtlichen Kratzer, Löcher und Einbuchtungen; Stärke ist 49 | 51mm; Flachheit <1mm>

Prüfmethode: benutzen Sie einen Staubsauger und einen Lappen, um die Oberfläche zu entfernen, und berühren Sie dann die Oberfläche mit der Palme, um sichtlich zu glauben, ob es einen Stoß gibt; wenn Sie den Dornen intuitiv glauben können, ist die Oberfläche unqualifiziert.

Hölzernes Brett: 3cm starkes hölzernes Brett mit hoher Dichte. Der Stahlball der Qualität 130g fällt von einer Höhe von 50cm, die Schlaghöhe ist 10-15cm; die Höhe fällt von 70cm, und die Schlaghöhe ist 15cm-20cm.

5,9 Tropfenoberflächenrauigkeit: Die Rauheitswerte von Marmor- und Zementbrettern sind 0.59μm und 1.29μm, beziehungsweise (Stammdaten)

6. Arbeitsbereich- und Speicherumweltanforderungen

6,1 Betriebstemperatur und Feuchtigkeit: Temperatur 18 ° C | 30 ° C, Feuchtigkeit 40% | 60% (kondensationsfrei)

6,2 Lagertemperatur und Feuchtigkeit: Temperatur -10 ° C | 60 ° C, Feuchtigkeit 40% | 60% (kondensationsfrei)
