| Produktbezeichnung |
IPX34- Schwingungs-Regen-Prüfbox |
| Produktmodell |
Die in Absatz 1 genannten Anforderungen gelten nicht. |
|
Ausrüstungsübersicht
|
Anwendungshintergrund: Zerstörung des natürlichen Wassers (Regenwasser, Meerwasser, Wasser usw.) durch Produkte und Materialien, was jährlich unschätzbare wirtschaftliche Verluste zur Folge hat.Der Schaden wird hauptsächlich durch Korrosion verursacht.Vor allem elektrische Produkte verursachen leicht Feuer durch Kurzschluss des Regens.Die Schutzwasserprüfung für die Hülle eines bestimmten Produkts oder Materials ist ein notwendiges Schlüsselverfahren.. |
| Allgemeine Anwendungen: Außenlampen, Haushaltsgeräte, Autoteile und andere elektronische und elektrische Produkte. |
| Ausrüstungsfunktion: Die Hauptaufgabe des Geräts ist für elektronische und elektrische Produkte, Lampen und Laternen, elektrische Schränke, elektrische Komponenten, Automobile,Motorräder und Komponenten dazuDie physikalischen und sonstigen zugehörigen Eigenschaften der Produkte werden unter simuliertem Regen geprüft.um die Konstruktion zu erleichtern, Verbesserung, Überprüfung und Inspektion der Fabrik. |
|
Durchführungsstandard
|
Nach IEC60529:1989 +A1:1999 +A2:2013,14.2.3 14.2.4 und Abbildung 4, GB7000.19.2.4, 9.2.5 und Abbildung 9.4 |
|
Ausrüstungspunkt
|
a.Wasserdichtheitsprüfung für das Produkt IPX3, IPX4.
b. Die Hülle besteht aus inländischer hochwertiger Stahlplatte und die Oberfläche ist mit Farbe besprüht.
c. Innerhalb der Schachtel und der Schwirntabelle, die in allen SUS304#-Edelstahlplatten verwendet werden, um sicherzustellen, dass die langfristige Verwendung nicht rostet.
d. Boxstruktur: eigenständiger Wassertank, zirkulierendes Wasser, Schwimmkugelventil für den Wasserstand im Speichertank, automatische Steuerung der Wasserzufuhr und Alarmdetektion bei niedrigem Wasserstand,Wirksam verhindert, dass die Wasserpumpe trocken und beschädigt wird.

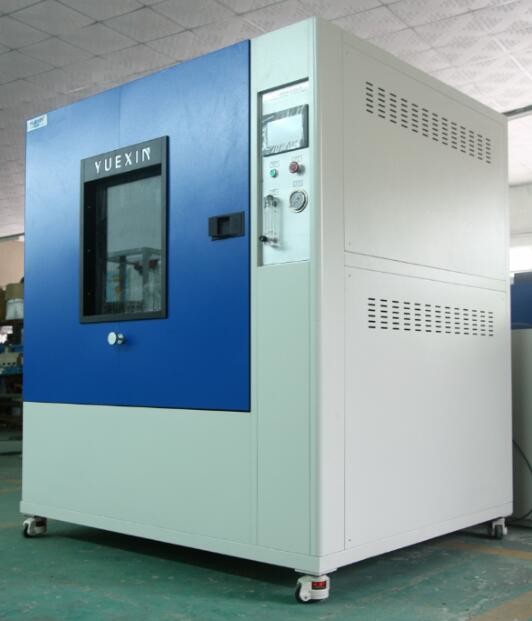

e. An der Tür befindet sich ein transparentes Beobachtungsfenster (aus gehärtetem Glas) und in der Box ist eine LED-Lampe installiert, um die Beobachtung der internen Prüfung zu erleichtern.

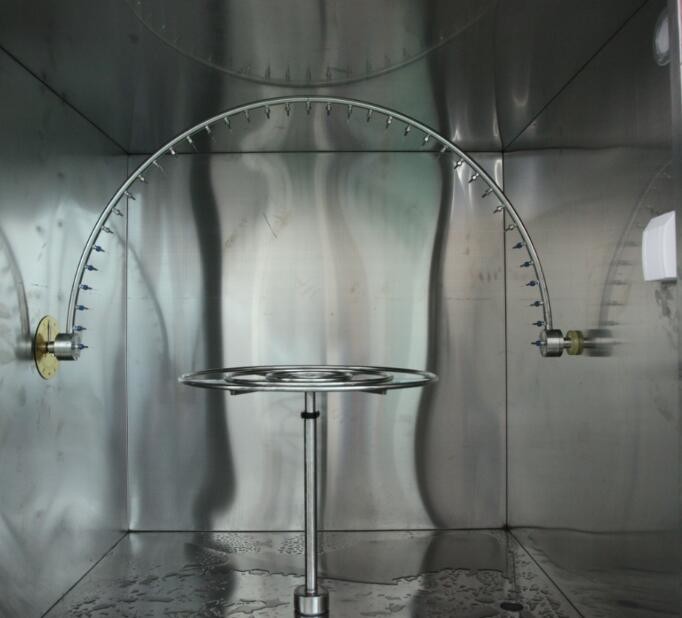

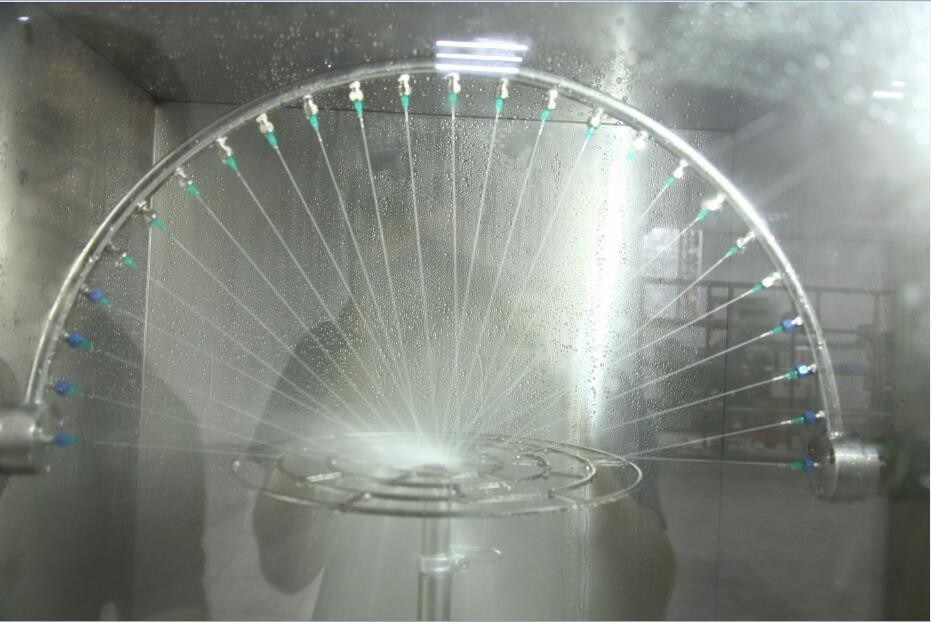

f. Der Schwingrohrantrieb nimmt den inländischen hochwertigen Servo-Schrittmotor an, die Geschwindigkeit des Schwingrohrs ist präzise und einstellbar und es gibt kein Aus-Schritt-Problem (Aus-Schritt:Es wird eine Abweichung der Schaukelbewegung verursachen, und in die Mitte der Drehbankwelle, wodurch die Ausrüstung beschädigt wird)

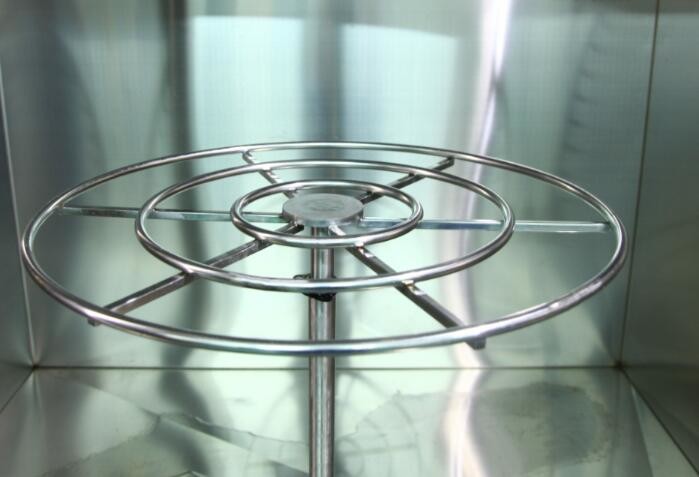

g. Drehtellerantrieb: Verwendung eines inländischen hochwertigen Schrittmotors, Geschwindigkeit und Winkel können auf dem Touchscreen eingestellt werden (verstellbar),in der Standardbreite von Präzision schrittlos einstellbar und kann automatisch die Vorwärts- und Rückwärtsdrehung (positiv und negativ) steuern: geeignet für die Prüfung der Probenleistung zur Verhinderung der Wicklung).
h. Die Prüfbox ist mit einer Proben-Stromquelle (AC220,10A) ausgestattet, und die Proben-Stromversorgung kann per Programm gesteuert werden.Der Stromausfall (0-999min) - 0-999min (Strom) - Stromausfall (0-999min) wird auf die Probe angewendet..
i. Die Prüfzeit kann auf dem Touchscreen eingestellt werden.

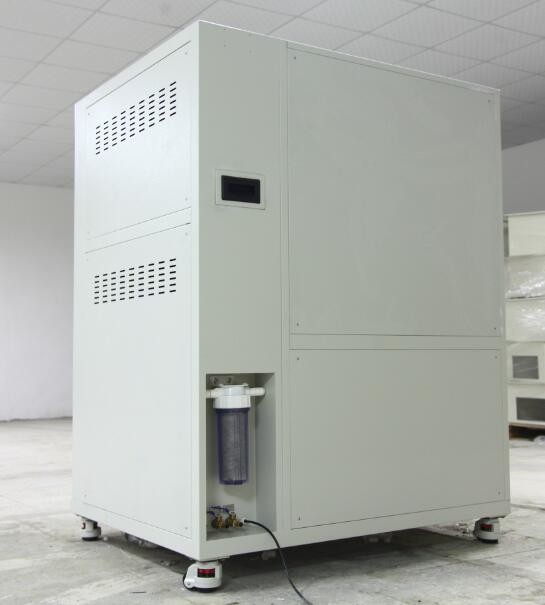

j. Filtermaßnahmen: Filter mit hoher Präzision, die die Verunreinigungen im Leitungswasser effektiv filtern können und die Filterpatrone regelmäßig ausgetauscht werden können.

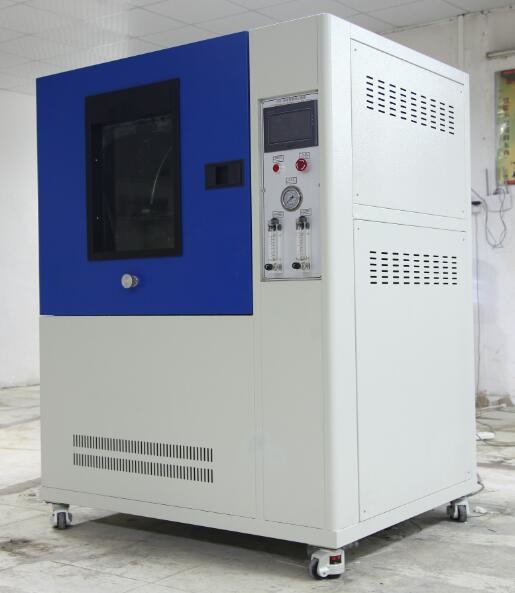

k. Das Kernsteuerungssystem verwendet Taiwan weinview 7-Zoll-Touchscreen + Panasonic PLC, elektrische Komponenten wie LG, OMRON und andere importierte Marken,Kabelfahrzeuge erfüllen die Anforderungen der nationalen Normen, mit einer angemessenen Anordnung, fest und deutlich gekennzeichneten Leitungen.
l. Funktion der Berührungssteuerung: Die Prüfung "IPX3-Prüfung" erfolgt nach den Standardbedingungen unter IPX3-Bedingungen.
Die Prüfung "IPX4-Prüfung" erfolgt unter den Standardbedingungen unter IPX4-Bedingungen.
"Custom Test: der Test wurde nach den Bedürfnissen der Benutzer durchgeführt, können Sie die Testzeit, Regenwinkel, Schwunggeschwindigkeit, Rohr Drehscheibengeschwindigkeit isoparametrisch einstellen.
m. Das Fahrwerk ist mit einem eingebauten Ersatzteilkasten und den üblichen Ersatzteilen (z. B. Sechswinkelschrauber, Filterkern,Einfach zu lagern und zu verwenden..
|
|
Technischer Parameter
|
Strukturelle Parameter |
| Größe des Pendels |
R400mm (kann mit R200mm ergänzt werden) |
| Größe der Innenbox |
900* 900* 900mm |
| Außengröße |
1400*1120*1750 mm |
| Größe des Blowholes |
Durchmesser 0,4 mm |
| Innerer Durchmesser des Schwingrohrs |
15 mm |
| Der Durchmesser des Musterdrehplattes |
400 mm (kann für 200 Tabellen hinzugefügt werden) |
| Funktionale Parameter |
| Durchfluss |
0-2 L/min |
| Lastrate des Plattenspielers |
20 kg |
| Höhenbereich des Drehplattes |
350 bis 600 mm |
| Drehgeschwindigkeit des Plattens |
1-5 r/min (präzise einstellbar) |
| Die Drehzahl der Plattenspielmaschine |
Immer positiv und umgekehrt ersetzen |
| Schwingrohrwinkel |
120o ((IPX3), 350o ((IPX4) oder individuelle Einstellungen |
| Schwinggeschwindigkeit des Schwingrohrs |
240 Grad hin und her 4S, 720 Grad hin und her 12S (Genauigkeitskontrolle) oder individuell |
| Elektrische Parameter |
| Ausrüstungskraft |
220 V |
| Versorgung der Prüfprobe mit Strom |
220 V |
| Anlagenkapazität |
1.0kw |
| Sicherheitsschutzfunktion: |
Leckenschutz, Wasserknappheitsschutz, Kurzschlussschutz |
|
Hauptkonfigurationstabelle
|
Name |
Spezifikationen |
Anzahl |
Marke / Bemerkung |
| Fahrgestell |
Innerer Kasten 304#, Außenkasten Sprühfarbe |
1 |
Yuexin |
| Wasserbehälter |
304# aus rostfreiem Stahl |
1 |
Yuexin |
| Drehtablett |
304# aus rostfreiem Stahl |
1 |
Yuexin |
| Schwingrohr |
304# aus rostfreiem Stahl |
1 |
Yuexin |

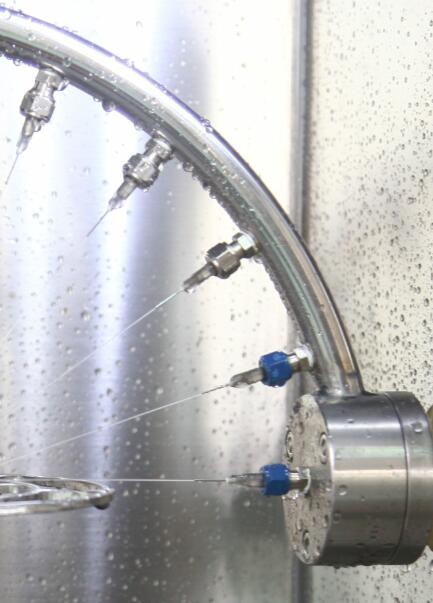

| Schwingnadel |
0.4 mm Edelstahl |
1 |
100 Ersatzteile |
| Schwingnadeldatei |
M5 bis 6 |
1 |
20 Ersatzteile |
| Wasserpumpe |
Wasserpumpen aus Edelstahl |
1 |
Lingxiao |
| Durchflussmesser |
Anpassung des Gläserbandes |
1 |
Ich bin Yuanda. |
| Druckmessgerät |
Siehe Anhang I der Verordnung (EG) Nr. 1225/2009 des Europäischen Parlaments und des Rates. |
1 |
- Ich weiß nicht. |
| Mechanische schwimmende Kugelventile |
ND15 |
1 |
|
| Filter |
10 Zoll Einstufen-Wasserreiniger |
1 |
Sicherungsfilterkern1 |
| Berührungsschirm |
7 Zoll Farbbildschirm |
1 |
Taiwan Weinview |
| PLC-Steuerung |
FR-XO L30R |
1 |
Panasonic |
| Schwingschrittmotor |
|
1 |
Zhichuang |
| Swing Tube Reduktor |
|
1 |
Das ist Dabang. |
| Schrittmotor für Drehscheiben |
57# |
1 |
- Ich weiß nicht. |
| Drehteller-Reduktor |
|
1 |
Das ist Dabang. |
| Elektrische Geräte für Niederspannung |
|
1 |
Die |
| Relais |
|
1 |
OMRON |
| Stromversorgung für den Wechselmodus |
|
1 |
OMRON |
|
Zufälliges Anhängsel
|
1.Eine Kopie der Betriebsanweisung;
2. die Bescheinigung über die Qualifikation der Fabrik;
3. Ausrüstungsgarantiekarte;
4. Filterpatronen 1;
5. Prüfnadeln 100
6. Prüfnadelkopf 20
7. dreikernes Kabel, 1 (ca. 3 M)
|
| Anwendungsbedingungen |
Die folgenden Bedingungen werden vom Benutzer garantiert und die entsprechende Verbindung ist abgeschlossen. |
|
Nutzen Sie die Website
|
Der Boden und die Entwässerung sind glatt, Boden und Wand sind wasserdicht und der Bodenentwässerungs- oder Entwässerungsgraben ist eingerichtet.
Die Bodenträgerleistung beträgt mindestens 200 kg/m2.
Gut belüftetes Gelände
Keine starken Vibrationen um die Ausrüstung
Der Einfluss eines nicht starken elektromagnetischen Feldes um die Ausrüstung herum
Keine brennbaren, explosionsfähigen, ätzenden Stoffe und Staub um die Ausrüstung herum
Um die Ausrüstung herum ist ein geeigneter Raum für die Nutzung und Wartung vorhanden:
Rückseite, linke und rechte Seite, Oberseite der Ausrüstung: 800 mm
Vorderseite der Ausrüstung: 1200 mm
|
| Umweltzustand |
Temperatur: 5°C~35°C
Relative Luftfeuchtigkeit: ≤ 85%
Luftdruck: 86 kPa106 kPa
|
|
Zustand der Stromversorgung
|
Spannung und Frequenz |
AC220V±10%; 50Hz±10% Feuerleitung + Nullleitung + geschützte Bodenleitung |
| Installierte Leistung |
1.0KW |
| Erdwiderstand des Schutzerddrahtes |
Weniger als 4Ω |
|
Leistungsschalter
|
1. Require the user to install the electric leakage protection air switch on the installation site for the equipment with the corresponding capacity and the switch must be used independently for the use of the equipment.
2.Verbot der Verwendung von Schalter oder Steckdosen
3Der Luftschalter zum Schutz vor Luftleckagen ist nicht mehr als 2 Meter von der Ausrüstung entfernt
|
|
Zustand der Wasserquelle
|
1. erfordert, daß der Benutzer die Wasserquelle für die Ausrüstung an der Anlage anbaut, daß der Wasserdruck mindestens 0,2 MPa beträgt und daß der 4-Punkte-Kran installiert wird.
2. Die Position des Wasserhahns ist nicht mehr als 2 Meter von der Ausrüstung entfernt
|
