Fahrrad-Multifunktionsauswirkungs-Prüfvorrichtungs-Rahmen-Auswirkungs-Prüfvorrichtungs-Rahmen-Tropfen-Gewichts-Auswirkungs-Prüfvorrichtung
Fahrrad-Multifunktionsauswirkungs-Prüfvorrichtung SL-BT87
Anwendung Fahrrad-der Multifunktionsauswirkungs-Prüfvorrichtung
Diese Maschine wird benutzt, um die Auswirkung auf den Rahmen und die Gabel zu simulieren, wenn das Vorderrad den Boden verlässt, wenn es geschlagen wird, oder wenn es Erschütterung unterworfen wird.
Messgrundlagen
Alle Arten Rahmen entsprechend ISO 4210-6.4.1, GB3565 und GB17761, etc.
Prüfmethode
1. Befestigen Sie die Rahmen-/Gabelversammlung zur blinden Hinterachse der Maschine
2. Befestigen Sie eine Standardrolle zur Gabel und kleiner als oder Gleichgestelltes zu 1Kg wiegen.
3. Justieren Sie das Gewicht des Auswirkungsgewichts auf 22,5 Kilogramm.
4. Stellen Sie die Auswirkungshöhe 180mm-300mm und die Anzahl von Auswirkungen auf den Touch Screen ein (das Gerät kann vom Benutzer eingestellt werden)
5. Ausgerüstet mit einem Stahlmachthaber, um die Höhe vor und nach der Auswirkung anzuzeigen und die Deformation zu messen (die Anzahl von Tests kann wiederholt werden 2mal)
6. Nachdem der Test abgeschlossen ist, urteilen Kontrolle, ob es Sprünge im Zusammenbau und in der Größe der Deformation gibt und ob sie entsprechend dem Standard qualifiziert wird.
Hammerlandungshöhe
| Art des Fahrrades |
Stadt-Fahrräder |
Die Fahrräder der Kinder |
Mountainbiken |
Laufen |
| Hammerabwurfhöhe Millimeter |
180 |
180 |
360 |
212 |
Technische Parameter
| Auswirkungshöhe |
MAX1500mm (kann entsprechend Testbedingungen eingestellt werden) |
| Höhenskala |
Justierbar entsprechend Form- und Exemplarkombinationshöhe |
| Auswirkung Massen |
15kg, 22.5kg verfügbar auf Anfrage |
| Tabellenbereich |
60cm*180cm (Rahmen)/60cm*60cm Teile (W*H) |
| Anhebender Führer linear |
bearing+SUJ-Tragachsebahn |

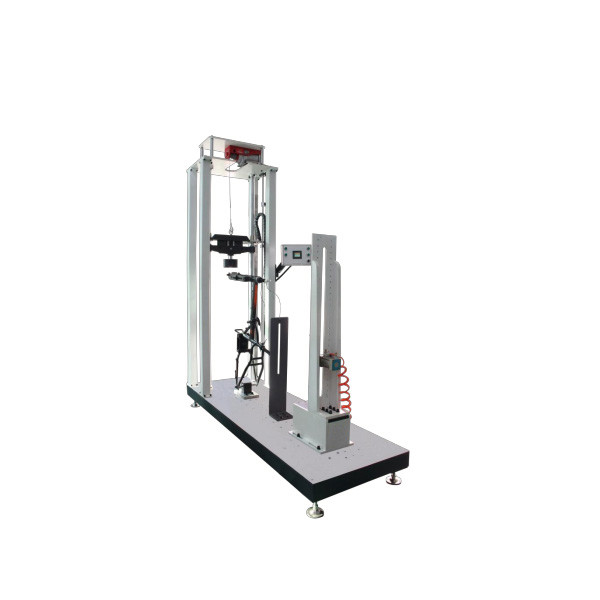

Diagramme und Bilder der Ausrüstung
